Упвард глушитель — HITACHI ZX30UR

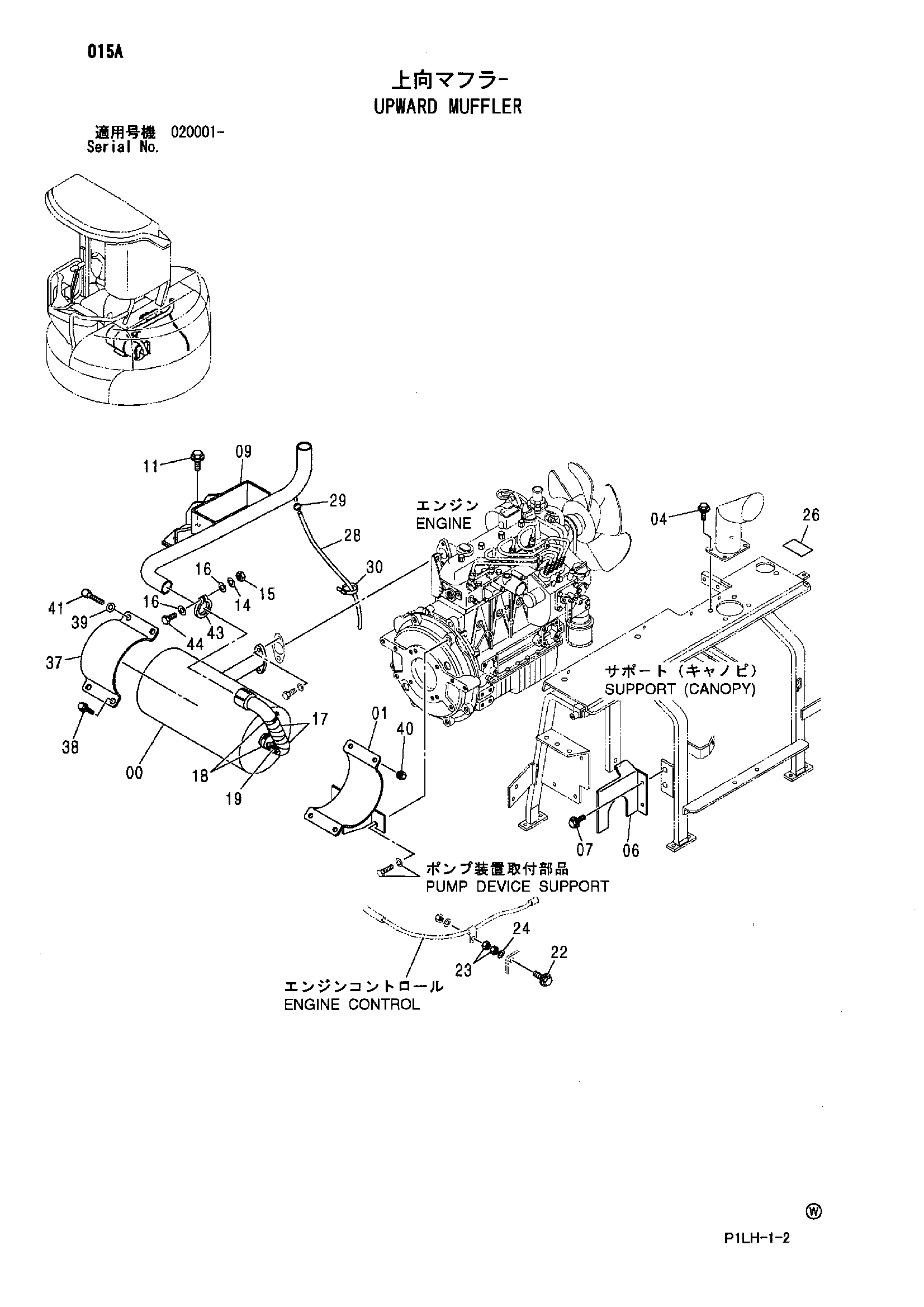

Заводская схема «Упвард глушитель» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4478074	Глушитель	1
01	8090968	Кронштейн	1
04	J090820	Болт с шайбой	4
04	J260820 замена: J900820	Болт с шайбой	4
04	J260820 замена: A590108	Болт с шайбой	4
06	4601112	Крышка	1
07	J090820	Болт с шайбой	2
07	J260820 замена: J900820	Болт с шайбой	2
07	J260820 замена: A590108	Болт с шайбой	2
09	7044180	Трубка	1
11	J090820	Болт с шайбой	2
11	J260820 замена: J900820	Болт с шайбой	2
11	J260820 замена: A590108	Болт с шайбой	2
14	J252210 замена: A590910	Пружинная шайба	1
14	A590910	Пружинная шайба	1
15	J231210 замена: J950010	Гайка	1
15	J950010	Гайка	1
16	J253110 замена: A590110	Плоская шайба	2
16	A590110	Плоская шайба	2
17	4480336	Лента	3
18	4399511	Хомут	2
19	4480335	Крышка трубка	1
22	J090840	Болт с шайбой	1
22	J260840 замена: J900840	Болт с шайбой	1
22	J260840 замена: A590108	Болт с шайбой	1
23	J231108 замена: M500807	Гайка	2
23	M500807	Гайка	2
24	J253108 замена: A590108	Плоская шайба	1
24	A590108	Плоская шайба	1
26	4418418	Предупреждающая табличка	1
28	4269767	Трубка	1
29	4508575	Хомут шланга	1
30	4121859	Ленточный зажим	1
37	4401766	Лента	1
38	J051025	Болт с шайбой	2
38	J271025 замена: J901025	Болт с шайбой	2
38	J271025 замена: J222010	Болт с шайбой	2
39	J253110 замена: A590110	Плоская шайба	2
39	A590110	Плоская шайба	2
40	J231210 замена: J950010	Гайка	2
40	J950010	Гайка	2
41	J971045 замена: J901045	Болт	2
41	J901045	Болт	2
43	4396020	Хомут	1
44	J971060 замена: J901060	Болт	1
44	J901060	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
