Пилотные гидролинии (4-1) — HITACHI ZX30UR

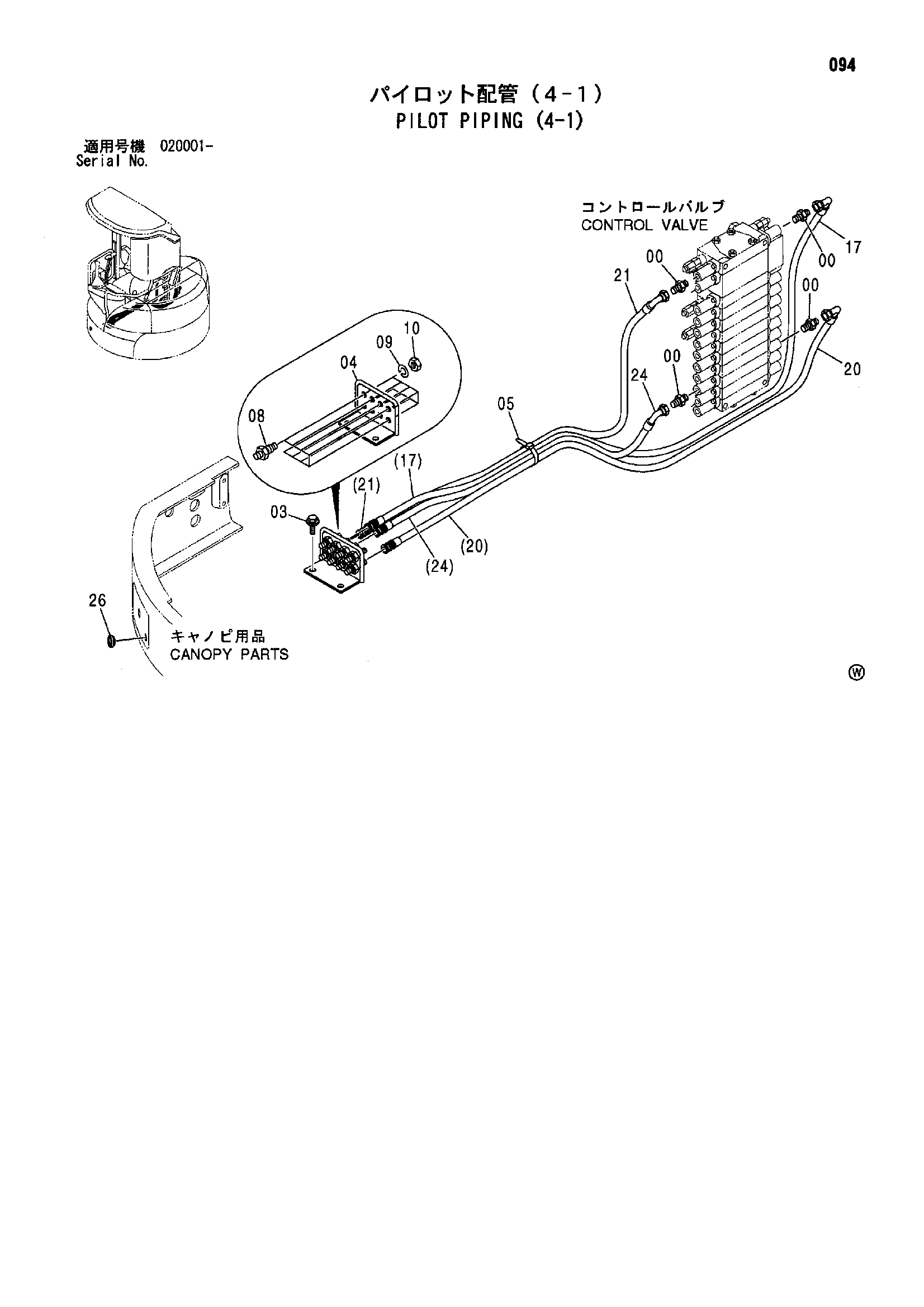

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | J051020 | Болт с шайбой | 2 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 03 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 04 | 8090688 | Кронштейн | 1 |
| 05 | 4055312 | Ленточный зажим | 6 |
| 08 | 4409739 | Адаптер | 8 |
| 09 | J252212 замена: A590912 | Пружинная шайба | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | J231212 замена: J950012 | Гайка | 8 |
| 10 | J950012 | Гайка | 8 |
| 17 | 4481741 | Шланг (1A, J2) | 1 |
| 20 | 4481744 | Шланг (8A, J2) | 1 |
| 21 | 4481745 | Шланг (1B, J5) | 1 |
| 24 | 4481748 | Шланг (8B, J3) | 1 |
| 26 | 4452610 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
