Трубопроводы масляного радиатора (1-1) — HITACHI ZX30UR

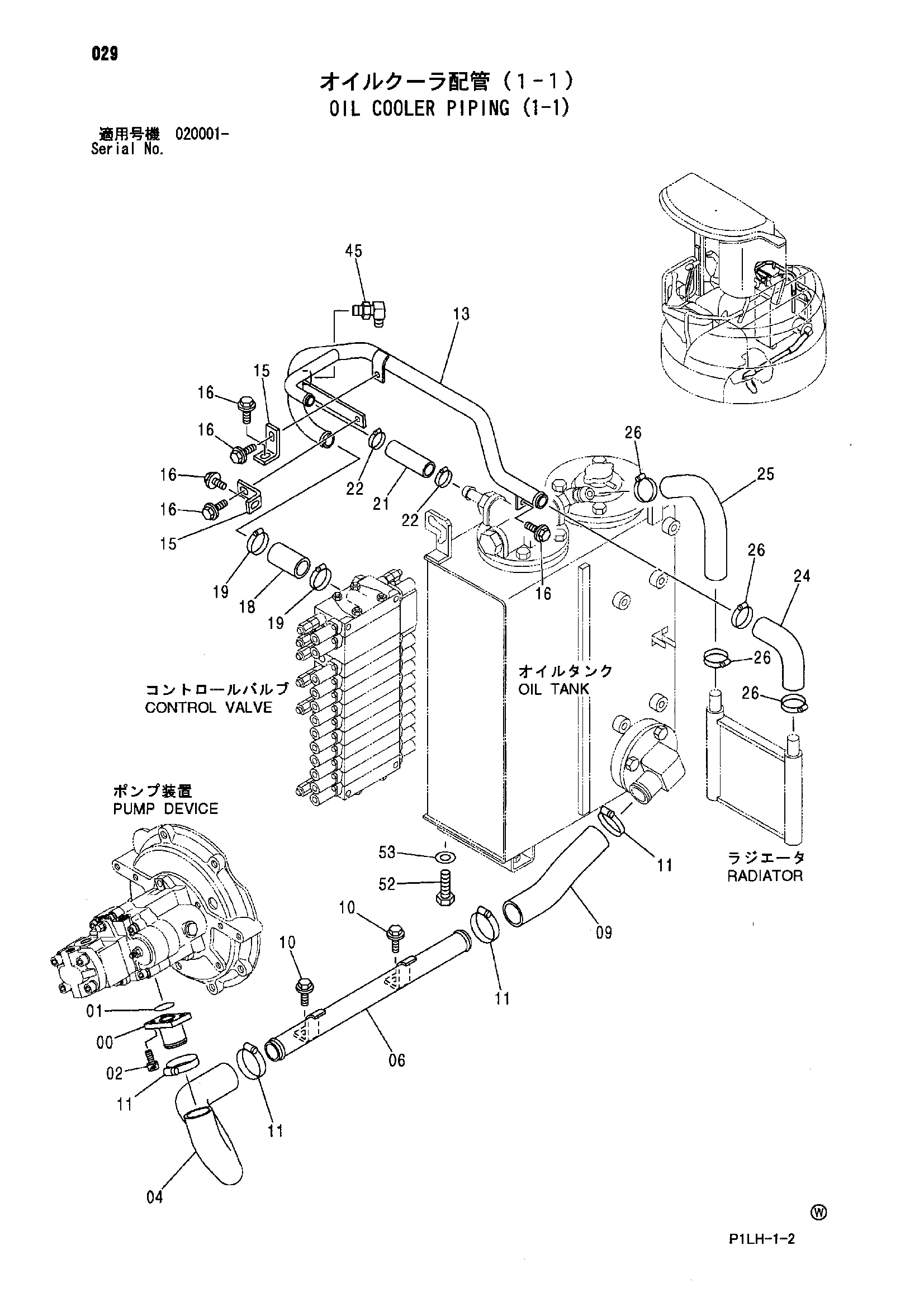

Заводская схема «Трубопроводы масляного радиатора (1-1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750291 | Всасывающая трубка | 1 |
| 01 | A810040 | Уплотнительное кольцо | 1 |
| 02 | J771025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 02 | J781025 | Болт с внутренним шестигранником | 4 |
| 04 | 3082479 | Резиновый шланг | 1 |
| 06 | 8072365 | Всасывающая трубка | 1 |
| 09 | 4402212 | Резиновый шланг | 1 |
| 10 | J051020 | Болт с шайбой | 2 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 10 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 11 | 4505385 | Хомут шланга | 4 |
| 13 | 7042314 | Трубка | 1 |
| 15 | 4472254 | Кронштейн | 2 |
| 16 | J090820 | Болт с шайбой | 5 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 16 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 18 | 4418644 | Резиновая прокладка | 1 |
| 19 | 4505243 | Хомут шланга | 2 |
| 21 | 4075008 | Резиновый шланг | 1 |
| 22 | 4504367 | Хомут шланга | 2 |
| 24 | 4472275 | Резиновый шланг | 1 |
| 25 | 4472265 | Резиновый шланг | 1 |
| 26 | 4505243 | Хомут шланга | 4 |
| 45 | 4434983 | Угловой штуцер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | J971240 замена: J901240 | Болт | 4 |
| 52 | J901240 | Болт | 4 |
| 53 | J254012 замена: J222012 | Шайба | 4 |
| 53 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
