Монитор детали — HITACHI ZX30UR

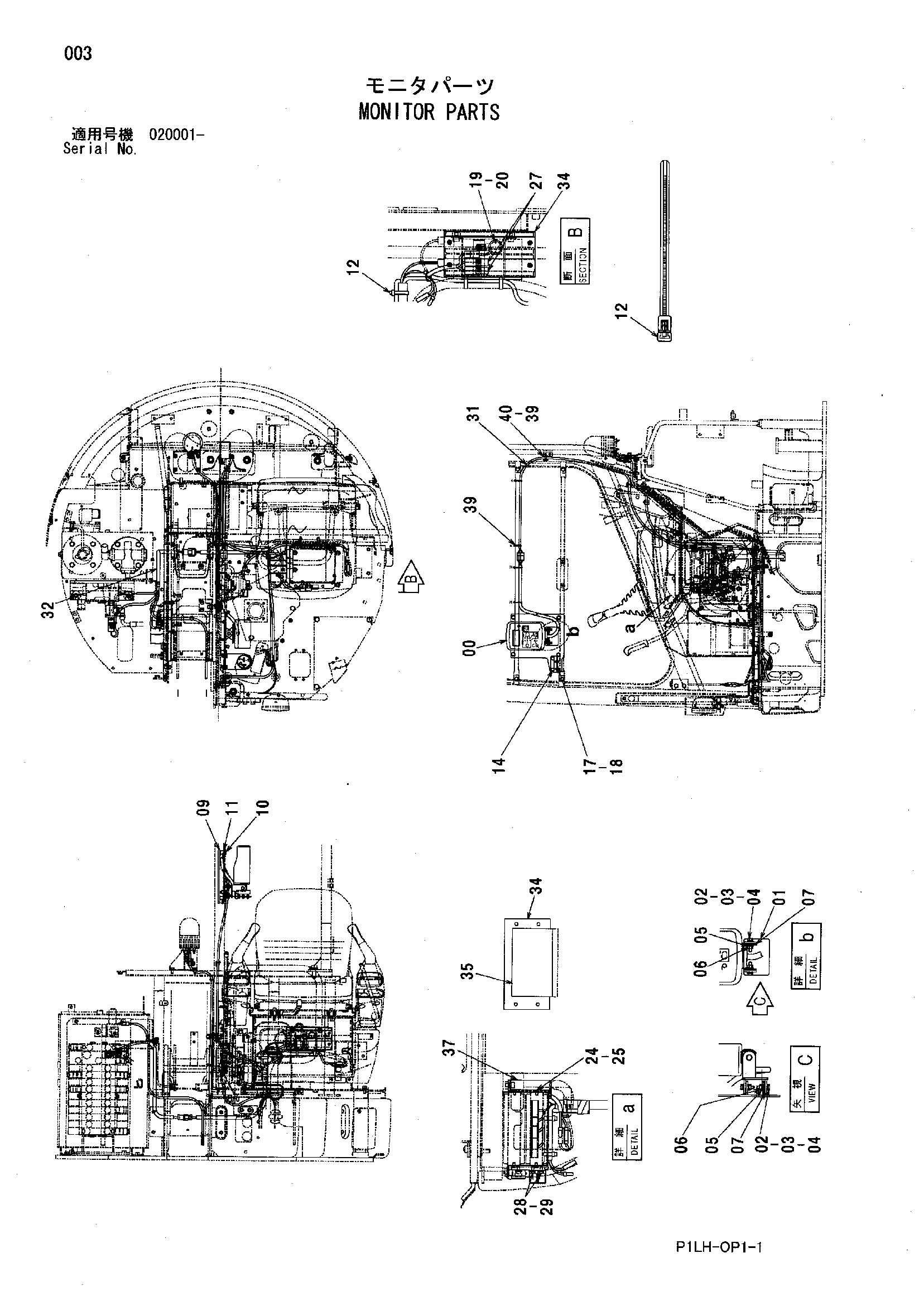

Заводская схема «Монитор детали» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476355 | Монитор | 1 |
| 01 | 8080402 | Кронштейн | 1 |
| 02 | J900625 | Болт | 4 |
| 03 | J250006 | Плоская шайба | 8 |
| 04 | J251006 | Пружинная шайба | 4 |
| 05 | 4340354 | Пружина диск | 8 |
| 06 | 4045245 | U-образная гайка | 4 |
| 07 | 4279721 | Пластина фрикционный | 4 |
| 09 | 4438432 | Седло винта | 2 |
| 10 | J260830 | Болт с шайбой | 4 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 8080401 | Кронштейн | 1 |
| 12 | 4055311 | Ленточный зажим | 25 |
| 14 | 4475524 | Уровень | 1 |
| 17 | 4608832 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4330649 | Зуммер | 1 |
| 20 | J680612 | Винт с шайбой | 1 |
| 24 | J670508 | Винт с шайбой | 4 |
| 25 | A590105 | Плоская шайба | 4 |
| 27 | 4394590 | Реле | 2 |
| 28 | M430508 | Винт | 2 |
| 29 | A590905 | Пружинная шайба | 2 |
| 31 | 2051834 | Жгут проводов | 1 |
| 32 | 3103403 | Жгут проводов | 1 |
| 34 | 8092567 | Кронштейн | 1 |
| 35 | 4454116 | Резиновая прокладка | 1 |
| 37 | 4604707 | Кронштейн | 1 |
| 39 | 4289708 | Зажим | 9 |
| 40 | 4289709 | Опора | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
