Трубопроводы масляного радиатора (2) — HITACHI ZX30UR

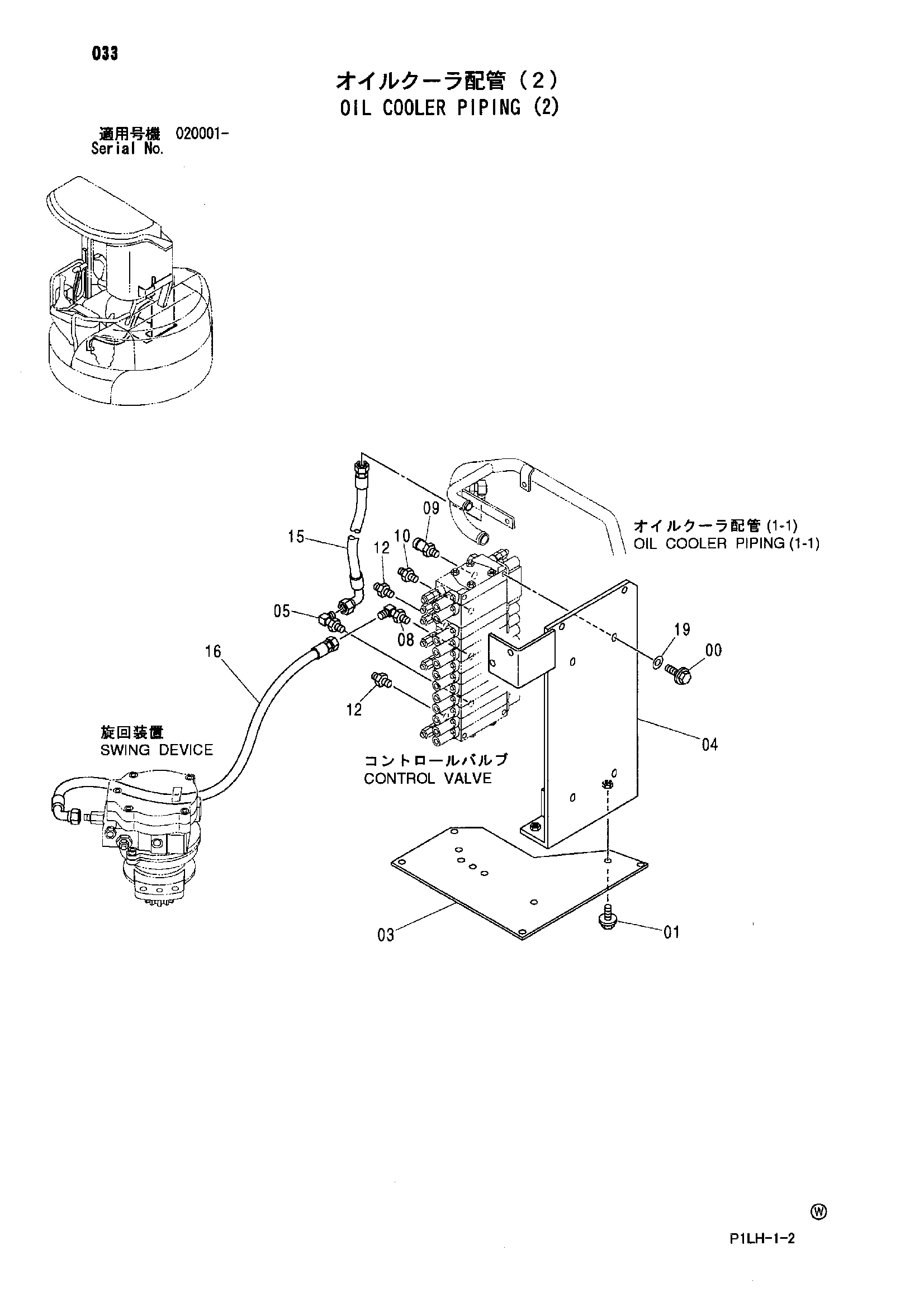

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J041025 | Болт с шайбой | 4 |
| 00 | J271025 замена: 4609833 | Болт с шайбой | 4 |
| 00 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 00 | 4609833 | Болт с шайбой | 4 |
| 01 | J051030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 03 | 4472309 | Пластина | 1 |
| 04 | 7042318 | Кронштейн | 1 |
| 05 | 4434983 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4434982 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4420493 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4368210 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4042031 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4481684 | Шланг (CT3) | 1 |
| 16 | 4481685 | Шланг (M) | 1 |
| 19 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
