Трубопроводы масляного радиатора (1-2) — HITACHI ZX30UR

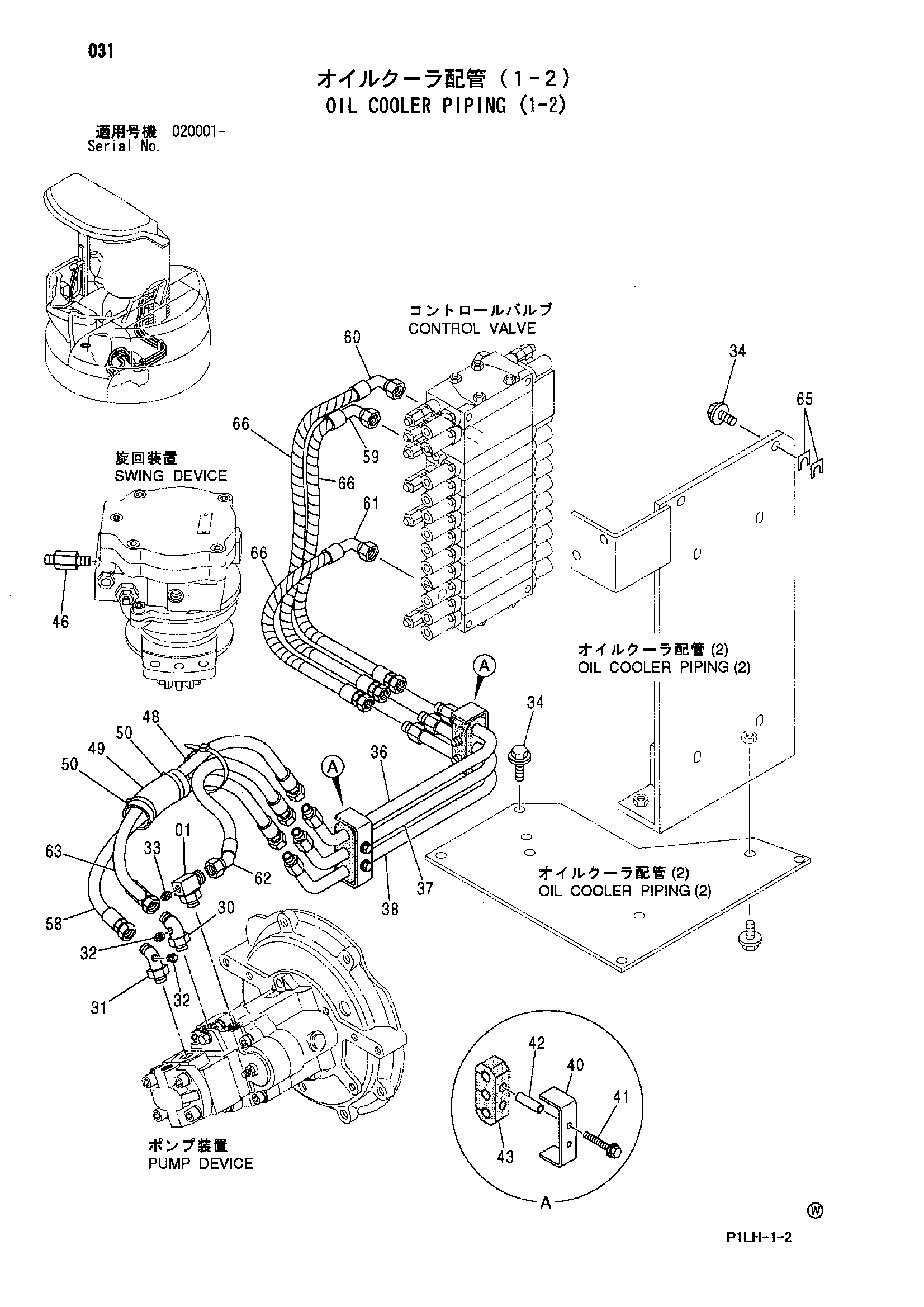

Заводская схема «Трубопроводы масляного радиатора (1-2)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368222 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4435070 | Угловой штуцер | 1 |
| 31 | 4449215 | Угловой штуцер | 1 |
| 32 | 94-2021 | Пробка | 2 |
| 33 | 94-2022 | Пробка | 1 |
| 34 | J051025 | Болт с шайбой | 6 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 34 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 36 | 8072962 | Трубка | 1 |
| 37 | 8072963 | Трубка | 1 |
| 38 | 8072964 | Трубка | 1 |
| 40 | 4404225 | Хомут | 2 |
| 41 | J050855 | Болт с шайбой | 4 |
| 41 | J260855 замена: J900855 | Болт с шайбой | 4 |
| 41 | J260855 замена: A590108 | Болт с шайбой | 4 |
| 43 | 4403103 | Резиновая втулка | 2 |
| 42 | 4396502 | Втулка | 4 |
| 43 | 4403103 | Резиновая втулка | 2 |
| 46 | 4368210 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4323613 | Ленточный зажим | 1 |
| 49 | 4423119 | Резиновая прокладка | 1 |
| 50 | 4326365 | Ленточный зажим | 2 |
| 58 | 4418432 | Шланг (PP3) | 1 |
| 59 | 4481681 | Шланг (CP2) | 1 |
| 60 | 4481682 | Шланг (CP1) | 1 |
| 61 | 4481683 | Шланг (CP3) | 1 |
| 62 | 4486761 | Шланг (PP2) | 1 |
| 63 | 4486762 | Шланг (PP1) | 1 |
| 65 | 4348421 | Регулировочная шайба 0.5mm | 6 |
| 66 | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
