Гидролинии рабочего оборудования — HITACHI ZX30UR

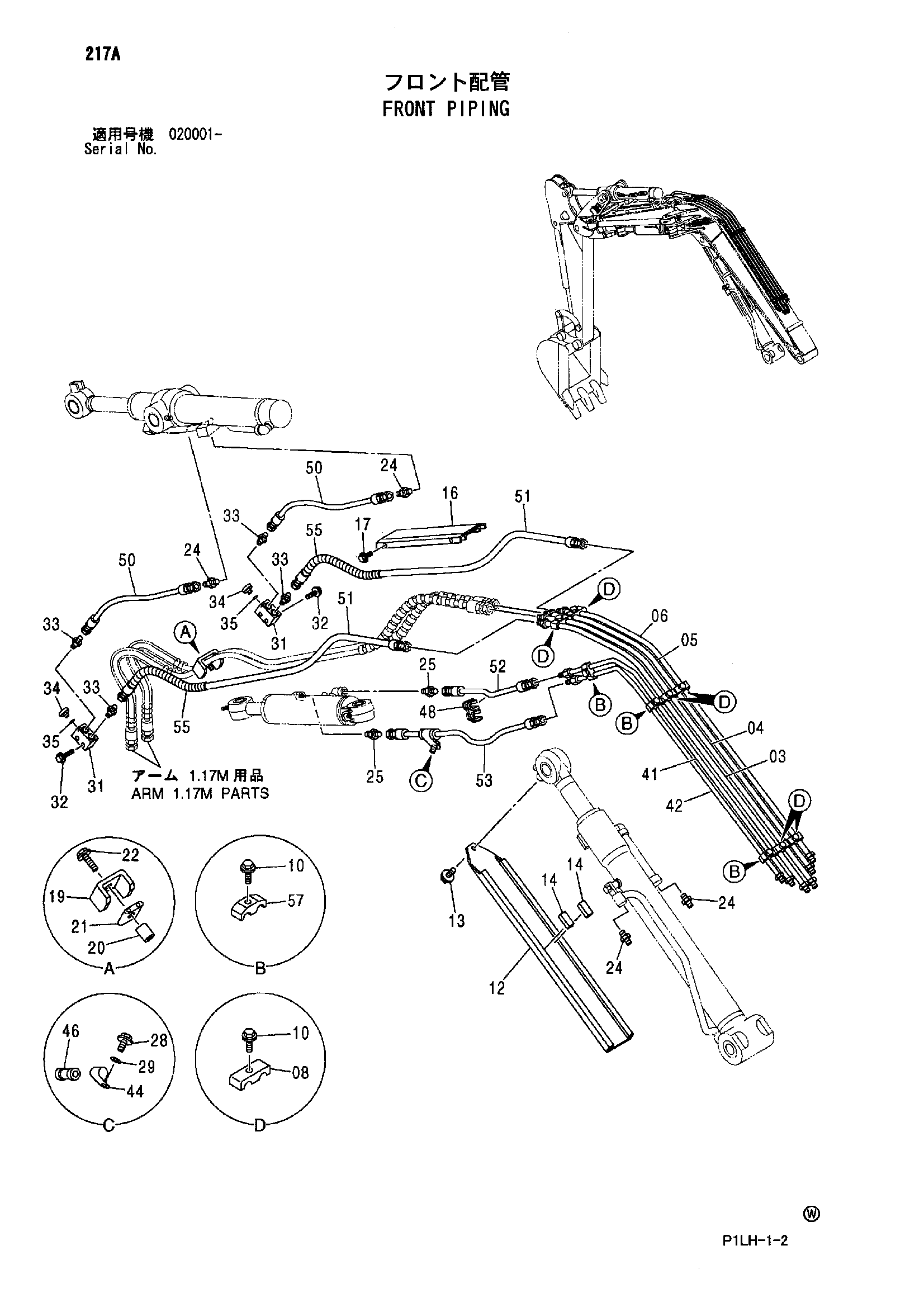

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8073381 | Трубка | 1 |
| 04 | 8073382 | Трубка | 1 |
| 05 | 8073383 | Трубка | 1 |
| 06 | 8073384 | Трубка | 1 |
| 08 | 4331314 замена: 4275545 | Хомут трубки | 6 |
| 08 | 4275545 | Хомут трубки | 6 |
| 10 | J050835 замена: 4622001 | Болт с шайбой | 9 |
| 10 | J260835 замена: J900835 | Болт с шайбой | 9 |
| 10 | J260835 замена: A590108 | Болт с шайбой | 9 |
| 10 | 4622001 | Болт с шайбой | 9 |
| 13 | J051020 | Болт с шайбой | 1 |
| 13 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 13 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 12 | 3083321 | Крышка | 1 |
| 13 | J051020 | Болт с шайбой | 1 |
| 13 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 13 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 16 | 8089573 | Крышка | 1 |
| 17 | J090614 | Болт с шайбой | 4 |
| 17 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 17 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | 4402284 | Резиновая втулка | 1 |
| 22 | J050840 | Болт с шайбой | 1 |
| 22 | J260840 замена: J900840 | Болт с шайбой | 1 |
| 22 | J260840 замена: A590108 | Болт с шайбой | 1 |
| 24 | 4042031 | Адаптер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4368206 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | J090818 | Болт с шайбой | 1 |
| 28 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 28 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 29 | J253110 замена: A590110 | Плоская шайба | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 31 | 3080361 | Блок | 2 |
| 32 | J051050 | Болт с шайбой | 4 |
| 32 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 32 | J271050 замена: J222010 | Болт с шайбой | 4 |
| 33 | 4042031 | Адаптер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4336167 | Пробка | 2 |
| 35 | 4509180 | Уплотнительное кольцо | 2 |
| 41 | 8074514 | Трубка | 1 |
| 42 | 8074515 | Трубка | 1 |
| 44 | 4190273 | Зажим | 1 |
| 46 | 4411259 | Резиновая втулка | 1 |
| 48 | 4415562 | Хомут шланга | 1 |
| 50 | 4415574 | Шланг | 2 |
| 51 | 4415575 | Шланг | 2 |
| 52 | 4415568 | Шланг | 1 |
| 53 | 4415569 | Шланг | 1 |
| 55 | 4323247 | Защитный кожух | 2 |
| 57 | 4423956 замена: 4275542 | Хомут трубки | 3 |
| 57 | 4275542 | Хомут трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
