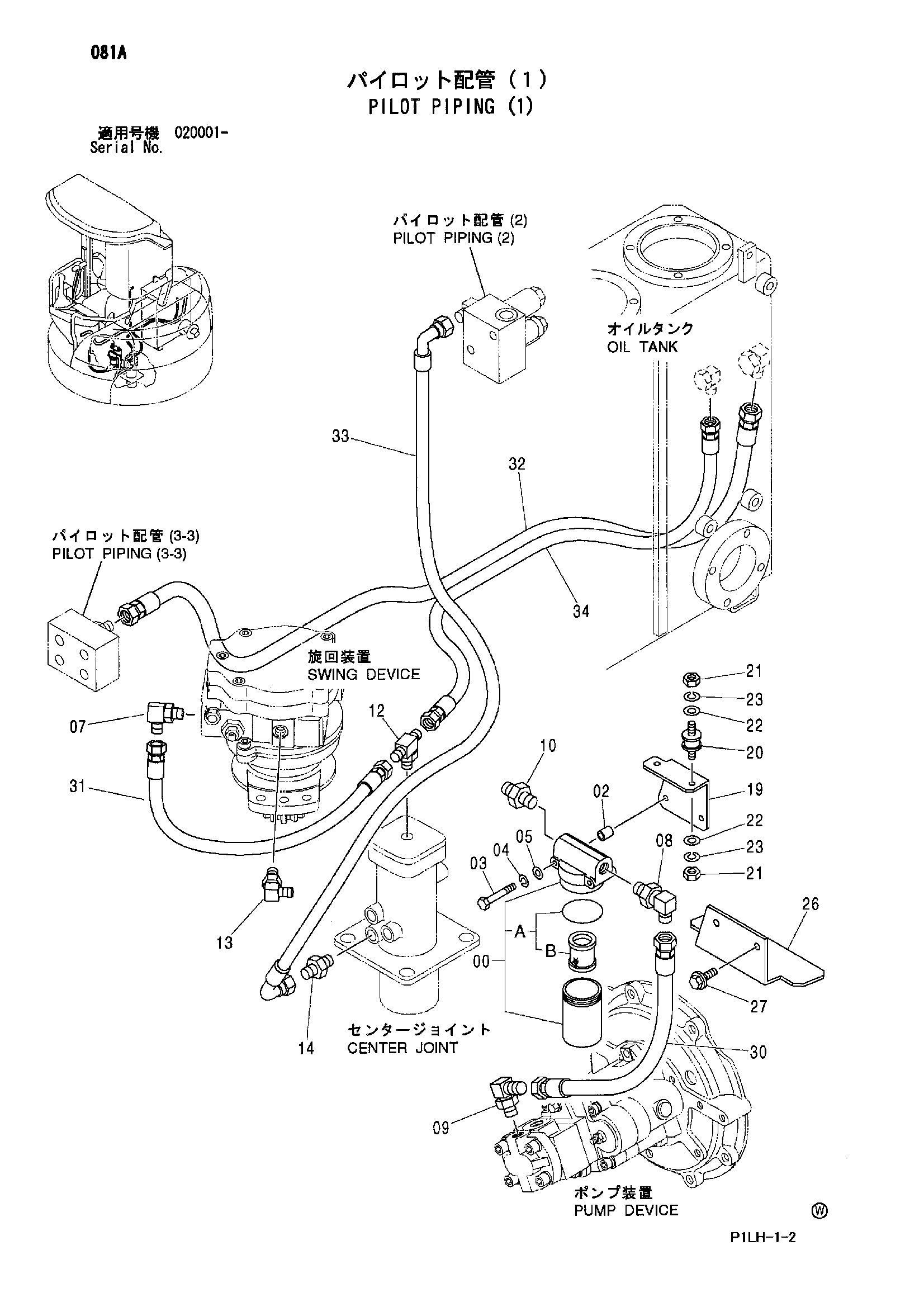

Пилотные гидролинии (1) — HITACHI ZX30UR

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4272379	Масляный фильтр	1
00A	4294130	Элемент(с уплотнительное кольцо)	1
00B	4294129	Элемент	1
02	4277425	Проставка	2
03	J960680 замена: J900680	Болт	2
03	J900680	Болт	2
04	J252106 замена: A590906	Пружинная шайба	2
04	A590906	Пружинная шайба	2
05	J253106 замена: A590106	Плоская шайба	2
05	A590106	Плоская шайба	2
07	4434984	Угловой штуцер	1
07A	4509180	Уплотнительное кольцо	1
08	4434985	Угловой штуцер	1
08A	4506148	Уплотнительное кольцо	1
09	4434982	Угловой штуцер	1
09A	4509180	Уплотнительное кольцо	1
10	4368204	Адаптер	1
10A	4506418	Уплотнительное кольцо	1
12	4368218	Тройник	1
12A	957366	Уплотнительное кольцо	1
13	4434981	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
14	4042030	Адаптер	1
14A	957366	Уплотнительное кольцо	1
19	9759555	Кронштейн	1
20	4448676	Резиновая прокладка	2
21	J231106 замена: M500605	Гайка	4
21	M500605	Гайка	4
22	J253106 замена: A590106	Плоская шайба	4
22	A590106	Плоская шайба	4
23	J252106 замена: A590906	Пружинная шайба	4
23	A590906	Пружинная шайба	4
26	8089586	Крышка	1
27	J090816	Болт с шайбой	2
27	J260816 замена: J900816	Болт с шайбой	2
27	J260816 замена: A590108	Болт с шайбой	2
30	4481703	Шланг (PP4)	1
31	4481704	Шланг (DB)	1
32	4481705	Шланг (CT)	1
33	4481706	Шланг (B)	1
34	4481707	Шланг (MT)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
