Смещаемый стрела — HITACHI ZX30UR

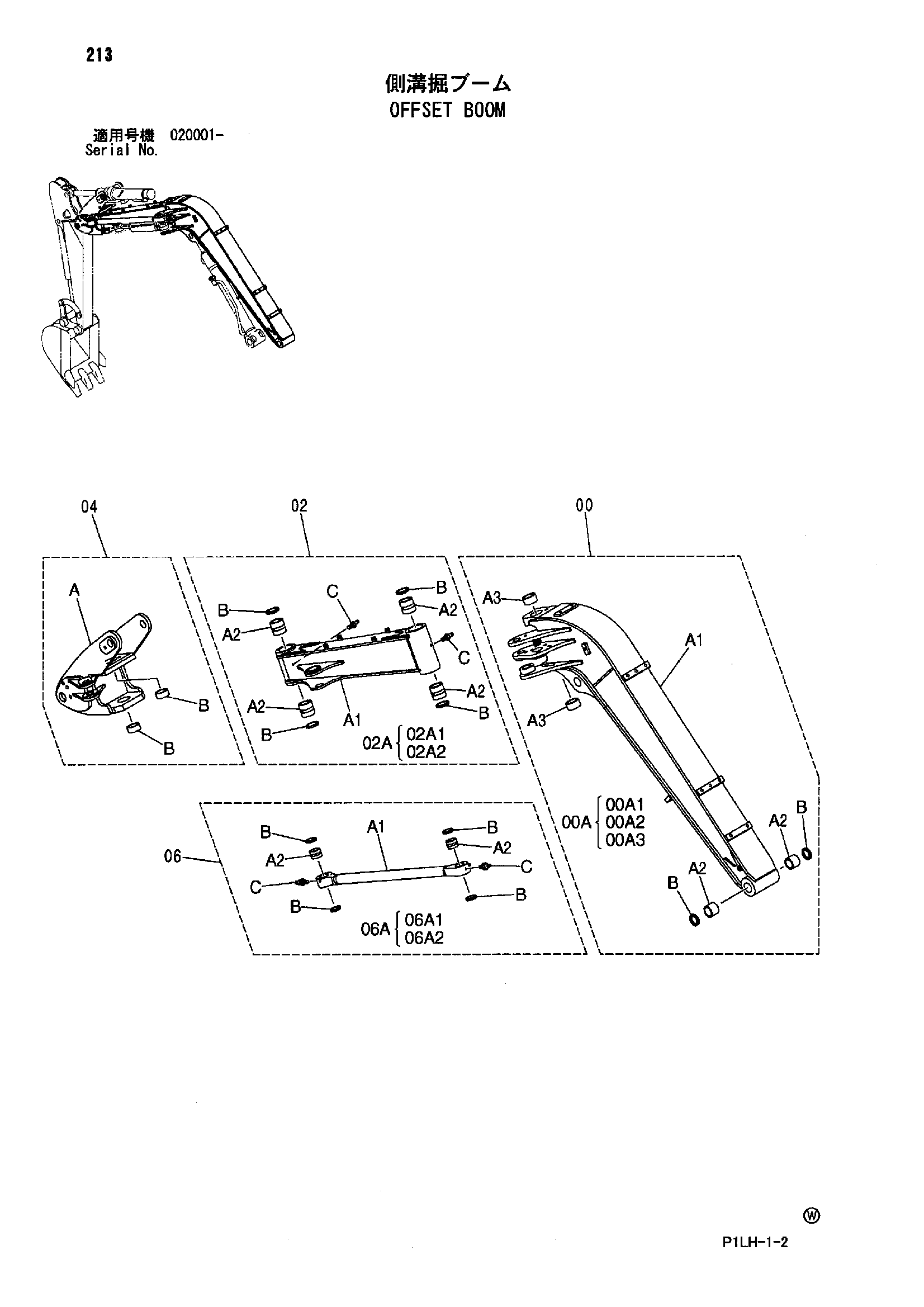

Заводская схема «Смещаемый стрела» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9213429 | Стрела нижний | 1 |
| 00A | 8087972 | Стрела нижний | 1 |
| 00A1 | 5008308 | Стрела нижний | 1 |
| 00A2 | 4340369 | Втулка | 2 |
| 00A3 | 4406077 | Втулка | 2 |
| 00B | 4117955 | Пылезащитное уплотнение | 2 |
| 02 | 9213585 | Стрела верхний | 1 |
| 02A | 8088012 | Стрела верхний | 1 |
| 02A1 | 7034750 | Стрела верхний | 1 |
| 02A2 | 4353819 | Втулка | 4 |
| 02B | 4246939 | Пылезащитное уплотнение | 4 |
| 02C | J75481 | Пресс-маслёнка | 2 |
| 04 | 8088031 | Стойка гидроцилиндр. | 1 |
| 04A | 6020952 | Стойка гидроцилиндр. | 1 |
| 04B | 4406325 | Втулка | 2 |
| 06 | 9213608 | Стойка | 1 |
| 06A | 8088019 | Стойка | 1 |
| 06A1 | 8089534 | Стойка | 1 |
| 06A2 | 4375744 | Втулка | 2 |
| 06B | 4275478 | Пылезащитное уплотнение | 4 |
| 06C | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
