Электрооборудование (1-1) — HITACHI ZX30UR

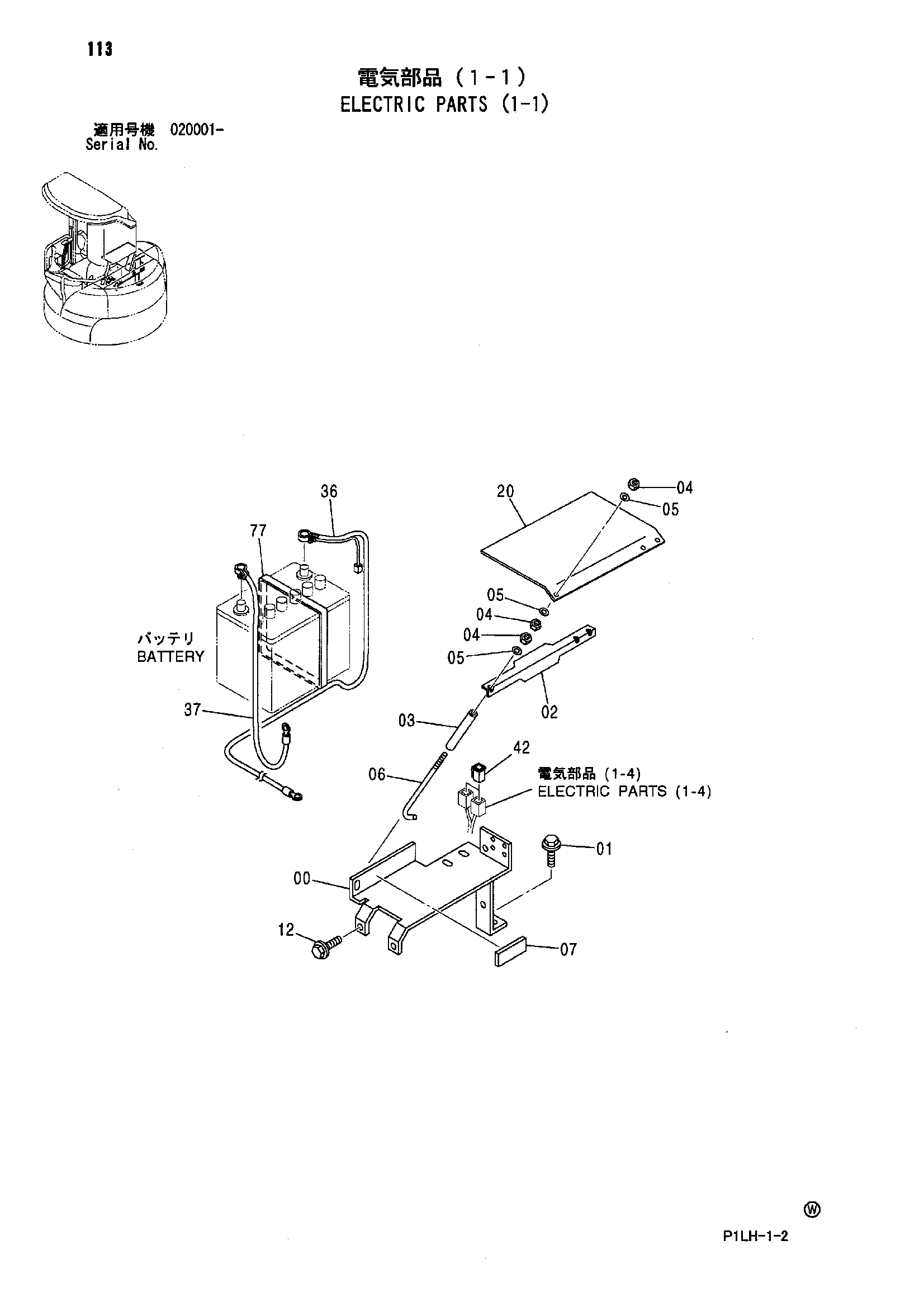

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042407 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 1 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 02 | 4279716 | Кронштейн | 1 |
| 03 | 4289704 | Трубка | 2 |
| 04 | J231106 замена: M500605 | Гайка | 6 |
| 04 | M500605 | Гайка | 6 |
| 05 | J253106 замена: A590106 | Плоская шайба | 6 |
| 05 | A590106 | Плоская шайба | 6 |
| 06 | 4298596 замена: 4623695 | Болт | 2 |
| 06 | 4623695 | Болт | 2 |
| 07 | 4392516 | Резиновая прокладка | 1 |
| 12 | J051035 | Болт с шайбой | 2 |
| 12 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 12 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 20 | 4435066 | Крышка | 1 |
| 36 | 4474798 | Трос [аккумулятор (+)] | 1 |
| 37 | 4417776 | Трос [аккумулятор (-)] | 1 |
| 42 | 4331898 | Фусибле-линк (45A) | 2 |
| 77 | 4349409 | Ремень | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
