Отвал рычаг (1)(STD. отвал)(навес) — HITACHI ZX30UR

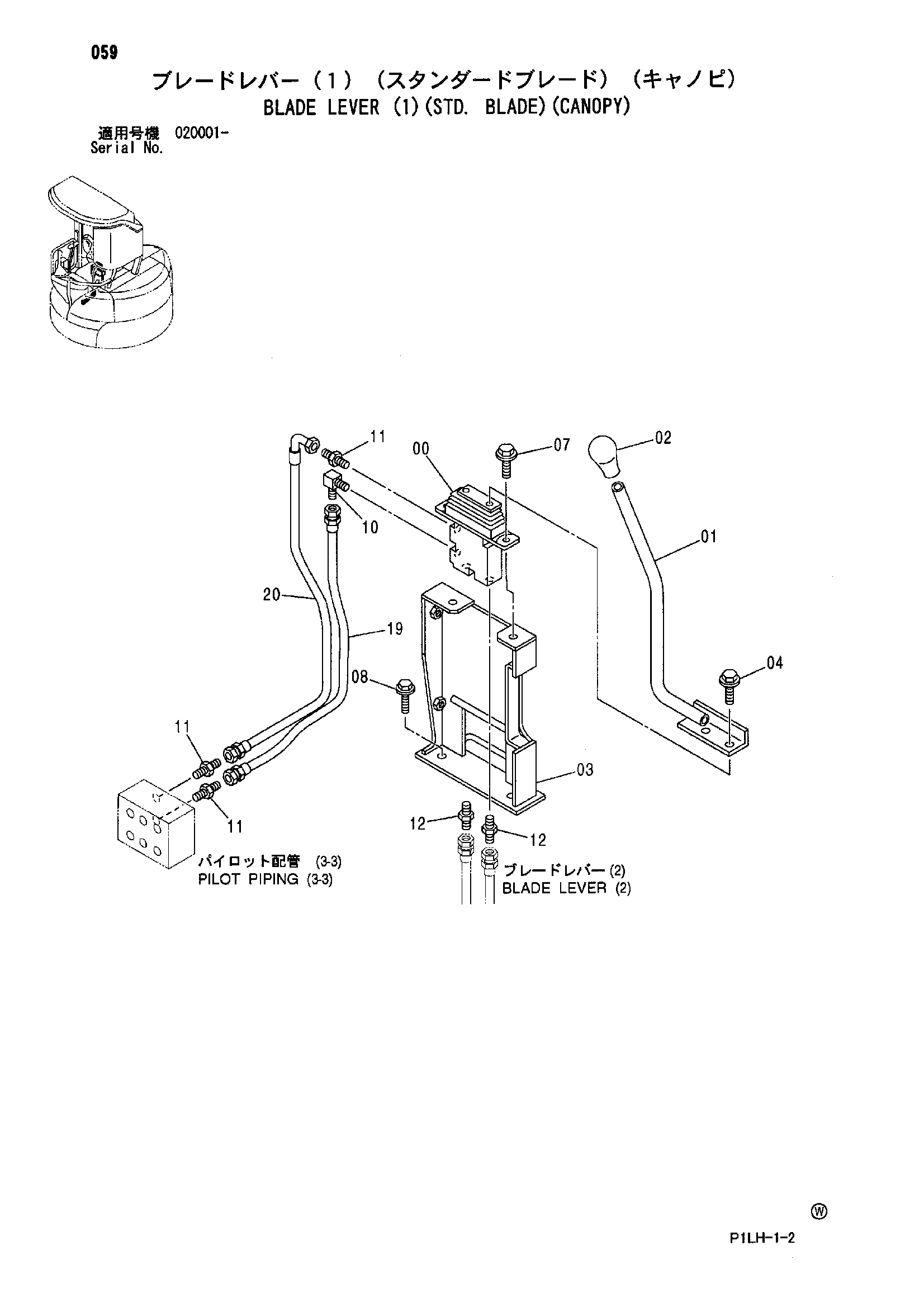

Заводская схема «Отвал рычаг (1)(STD. отвал)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 замена: 4600430 | Пилотный клапан | 1 |
| 00 | 4600430 | Пилотный клапан | 1 |
| 01 | 8088183 | Рычаг | 1 |
| 02 | 4399121 | Рукоятка | 1 |
| 03 | 7042356 | Кронштейн | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 04 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 07 | J090820 | Болт с шайбой | 2 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 07 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 08 | J051025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 08 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 10 | 4434981 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4405667 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4481735 | Шланг (BLP) | 1 |
| 20 | 4481736 | Шланг (BLT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
