Опора (навес) — HITACHI ZX30UR

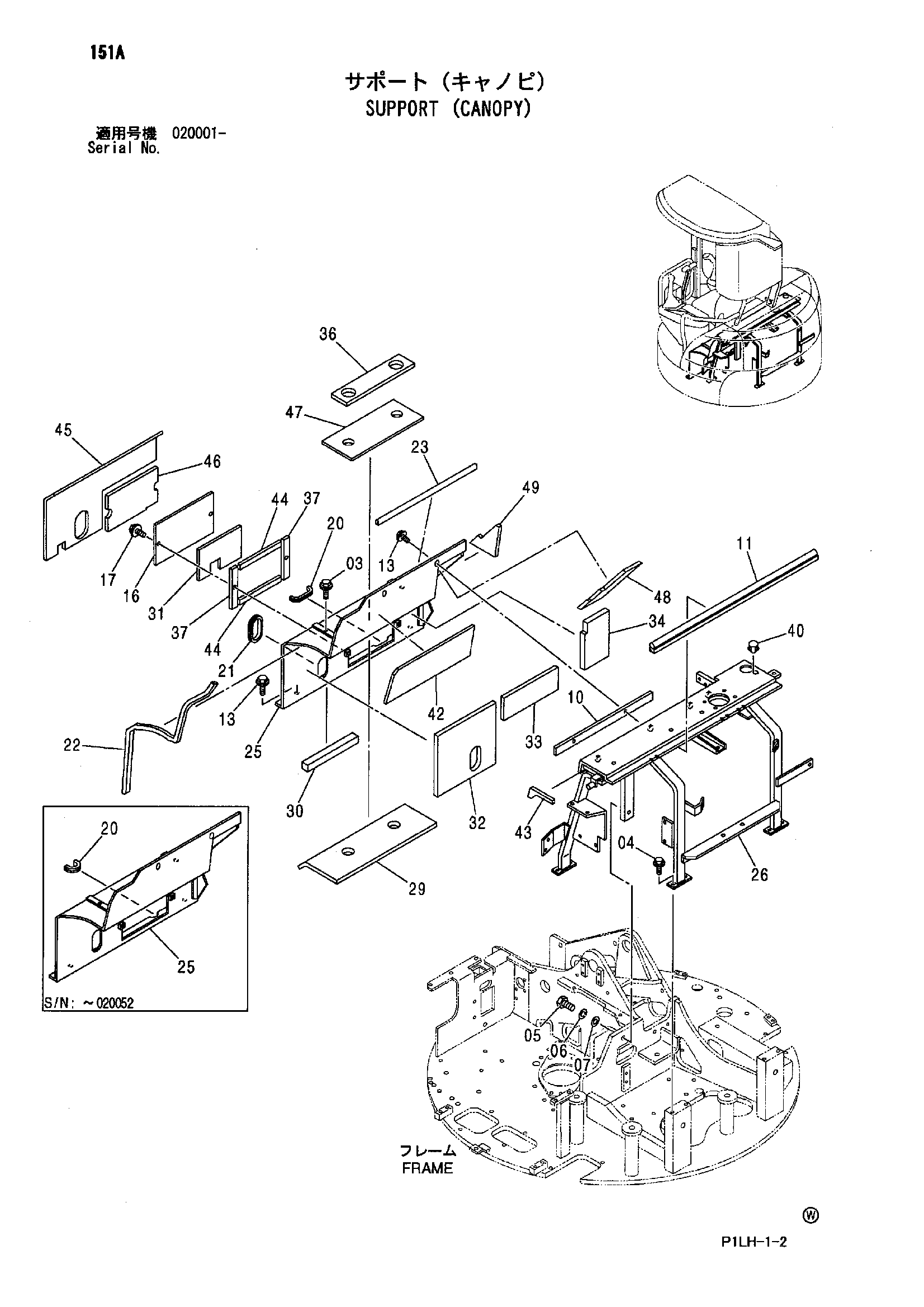

Заводская схема «Опора (навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J051020	Болт с шайбой	2
03	J271020 замена: J901020	Болт с шайбой	2
03	J271020 замена: J222010	Болт с шайбой	2
04	J051025	Болт с шайбой	6
04	J271025 замена: J901025	Болт с шайбой	6
04	J271025 замена: J222010	Болт с шайбой	6
05	J971445 замена: J901445	Болт	1
05	J901445	Болт	1
06	J252214 замена: A590914	Пружинная шайба	1
06	A590914	Пружинная шайба	1
07	J253114 замена: A590114	Плоская шайба	1
07	A590114	Плоская шайба	1
10	4475479	Резиновая прокладка	1
11	4406575	Резиновое уплотнение	1
13	J051025	Болт с шайбой	4
13	J271025 замена: J901025	Болт с шайбой	4
13	J271025 замена: J222010	Болт с шайбой	4
16	4480322	Пластина	1
17	J090820 замена: J090816	Болт с шайбой	2
17	J090816	Болт с шайбой	2
17	J260816 замена: J900816	Болт с шайбой	2
17	J260816 замена: A590108	Болт с шайбой	2
20	4055312	Ленточный зажим	1
20	4488094	Амортизатор	1
21	4280565	Резиновая втулка	1
22	4408495	Резиновое уплотнение	1
23	4423118	Амортизатор	1
25	5008358 замена: 5008805	Крышка	1
25	5008358 замена: 4488094	Крышка	1
25	5008358 замена: 4326365	Крышка	1
25	5008805	Крышка	1
26	6020961	Опора	1
29	4475478	Резиновая прокладка	1
30	4475175	Резиновая прокладка	1
31	4475176	Резиновая прокладка	1
32	4475177	Резиновая прокладка	1
33	4475178	Резиновая прокладка	1
34	4475179	Резиновая прокладка	1
36	4475473	Резиновая прокладка	1
37	4475764	Резиновое уплотнение	2
40	4288579	Пробка	1
42	4484674	Резиновая прокладка	1
43	4484681	Резиновая прокладка	1
44	4484682	Резиновое уплотнение	2
45	4484393	Резиновая прокладка	1
46	4484394	Резиновая прокладка	1
47	4484396	Резиновая прокладка	1
48	4485771	Резиновая прокладка	1
49	4485772	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
