Электрооборудование (2)(навес) — HITACHI ZX30UR

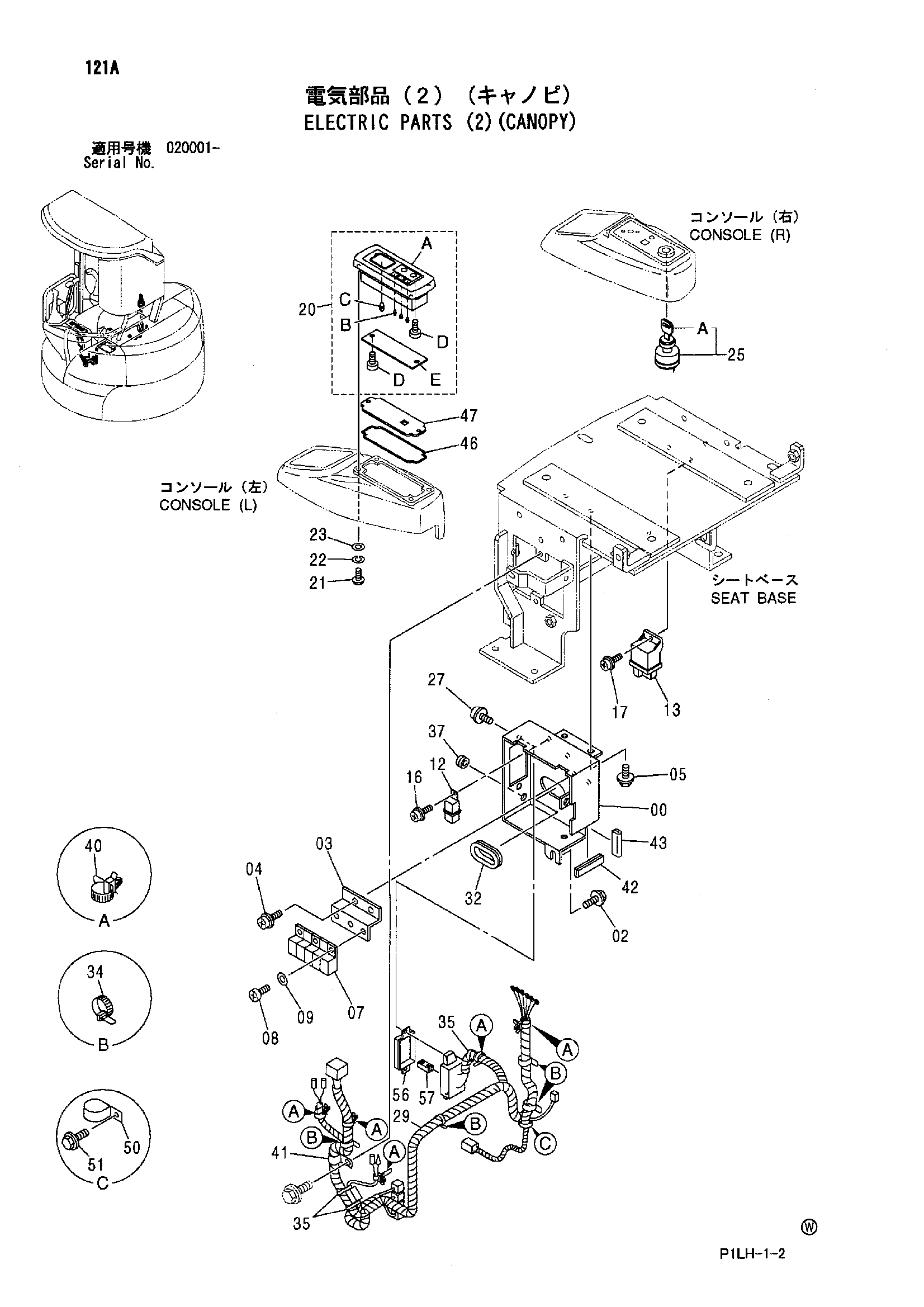

Заводская схема «Электрооборудование (2)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088263 | Короб реле | 1 |
| 02 | J090830 | Болт с шайбой | 1 |
| 02 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 02 | J260830 замена: A590108 | Болт с шайбой | 1 |
| 03 | 8088149 | Кронштейн | 1 |
| 04 | J680612 | Винт с шайбой | 2 |
| 05 | J090816 | Болт с шайбой | 2 |
| 05 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 05 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 07 | 4394590 | Реле | 3 |
| 08 | J691512 | Винт | 3 |
| 09 | J253105 замена: A590105 | Плоская шайба | 3 |
| 09 | A590105 | Плоская шайба | 3 |
| 12 | 4419860 | Реле | 1 |
| 13 | 4417631 | Контроллер | 1 |
| 16 | J680612 | Винт с шайбой | 1 |
| 17 | J680620 | Винт с шайбой | 1 |
| 20 | 4403739 | Панель указатель | 1 |
| 20A | 4449185 | Капот | 1 |
| 20B | 4449186 | Лампа | 3 |
| 20C | 4449187 | Лампа | 1 |
| 20D | 4449188 | Самонарезающий винт | 6 |
| 20E | 4449189 | Корпус | 1 |
| 21 | J691612 | Винт | 4 |
| 22 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 22 | A590906 | Пружинная шайба | 4 |
| 23 | J253106 замена: A590106 | Плоская шайба | 4 |
| 23 | A590106 | Плоская шайба | 4 |
| 27 | J680620 | Винт с шайбой | 2 |
| 29 | 1030535 | Жгут проводов | 1 |
| 32 | 4372026 | Колпачок | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 35 | 4055311 | Ленточный зажим | 3 |
| 37 | 4236262 | Резиновая втулка | 1 |
| 40 | 4254600 | Зажим | 5 |
| 41 | 4190264 | Зажим | 1 |
| 42 | 4431045 | Амортизатор | 1 |
| 43 | 4399148 | Амортизатор | 1 |
| 46 | 4477251 | Резиновая прокладка | 1 |
| 47 | 4477252 | Резиновая прокладка | 1 |
| 50 | 4190264 | Зажим | 1 |
| 51 | J051020 | Болт с шайбой | 1 |
| 51 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 51 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 56 | 4627244 | Крышка | 1 |
| 57 | 4627245 | Пуллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
