Клапан трубопроводы — HITACHI ZX30UR

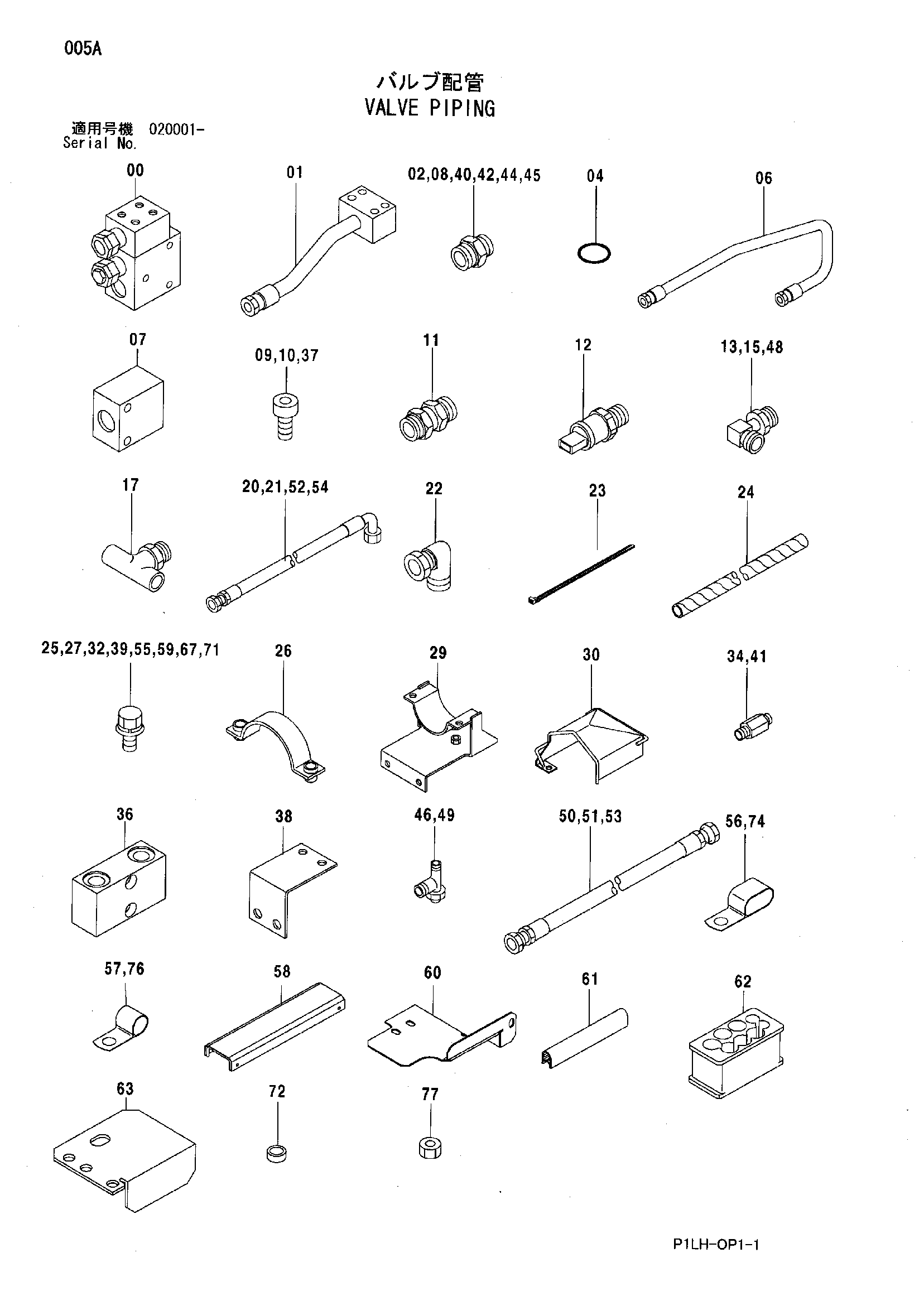

Заводская схема «Клапан трубопроводы» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4604907 | Удерживающий клапан | 1 |
| 01 | 8098525 | Трубка | 1 |
| 02 | 4368204 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A811025 | Уплотнительное кольцо | 1 |
| 06 | 8098524 | Трубка | 1 |
| 07 | 3103594 | Блок | 2 |
| 08 | 4042031 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | M340856 | Болт с внутренним шестигранником | 3 |
| 10 | M340840 | Болт с внутренним шестигранником | 4 |
| 11 | 4276849 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4436271 | Датчик давления | 2 |
| 12A | 4365826 | Уплотнительное кольцо | 1 |
| 13 | 4434982 | Угловой штуцер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4434981 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190268 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4604910 | Шланг | 1 |
| 21 | 4604911 | Шланг | 1 |
| 22 | 4368229 | Унион S | 1 |
| 23 | 4055312 | Ленточный зажим | 20 |
| 24 | 4327293 | Защитный кожух | 32 |
| 25 | J271030 | Болт с шайбой | 1 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9763523 | Хомут | 1 |
| 27 | J271040 | Болт с шайбой | 1 |
| 27A | J901040 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 8098529 | Кронштейн | 1 |
| 30 | 8098530 | Крышка | 1 |
| 32 | J260820 | Болт с шайбой | 3 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | 4368210 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4475792 | Коллектор | 1 |
| 37 | J780840 | Болт с внутренним шестигранником | 2 |
| 38 | 9763520 | Кронштейн | 1 |
| 39 | J260816 | Болт с шайбой | 2 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4042030 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4181424 | Адаптер | 1 |
| 42 | 4042031 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4368206 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4042031 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4368225 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4434981 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4420020 | Унион S | 2 |
| 50 | 4488752 | Шланг | 1 |
| 51 | 4604970 | Шланг | 1 |
| 52 | 4488754 | Шланг | 1 |
| 53 | 4628718 | Шланг | 1 |
| 54 | 4628717 | Шланг | 1 |
| 55 | J260835 | Болт с шайбой | 1 |
| 55A | J900835 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 56 | 4190282 | Зажим | 2 |
| 57 | 4190273 | Зажим | 1 |
| 58 | 8098511 | Крышка | 1 |
| 59 | J260840 | Болт с шайбой | 1 |
| 59A | J900840 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 8098512 | Крышка | 1 |
| 61 | 4280435 | Амортизатор | 1 |
| 62 | 4486448 | Резиновая втулка | 2 |
| 63 | 4628063 | Крышка | 1 |
| 67 | J260814 | Болт с шайбой | 2 |
| 67A | J900814 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 71 | J271225 | Болт с шайбой | 1 |
| 71A | J901225 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | 4368984 | Проставка | 1 |
| 74 | 4190266 | Зажим | 1 |
| 76 | 4190277 | Зажим | 1 |
| 77 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
