Ауто-идле (1) — HITACHI ZX30UR

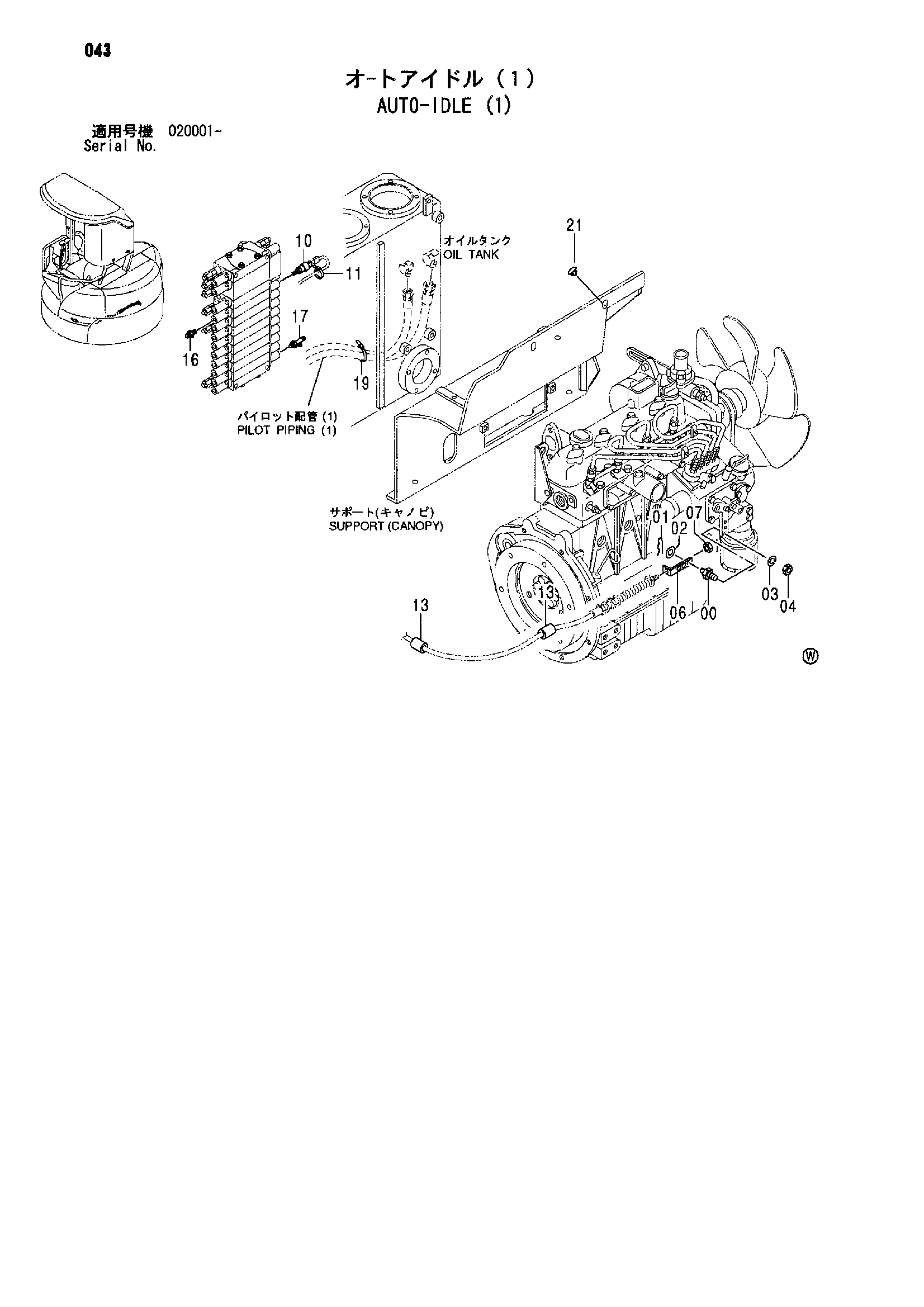

Заводская схема «Ауто-идле (1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4407595 | Палец | 1 |
| 01 | 4022696 | Стопорный палец | 1 |
| 02 | J253106 замена: A590106 | Плоская шайба | 1 |
| 02 | A590106 | Плоская шайба | 1 |
| 03 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 03 | A590908 | Пружинная шайба | 1 |
| 04 | J231108 замена: M500807 | Гайка | 1 |
| 04 | M500807 | Гайка | 1 |
| 06 | 4427930 | Кронштейн | 1 |
| 07 | J231105 замена: M500504 | Гайка | 1 |
| 07 | M500504 | Гайка | 1 |
| 10 | 4436535 | Датчик давления | 1 |
| 11 | 4326365 | Ленточный зажим | 1 |
| 13 | 4365959 | Трубка | 2 |
| 16 | 4042030 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4406156 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 21 | 4288579 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
