Управление двигателем (навес) — HITACHI ZX30UR

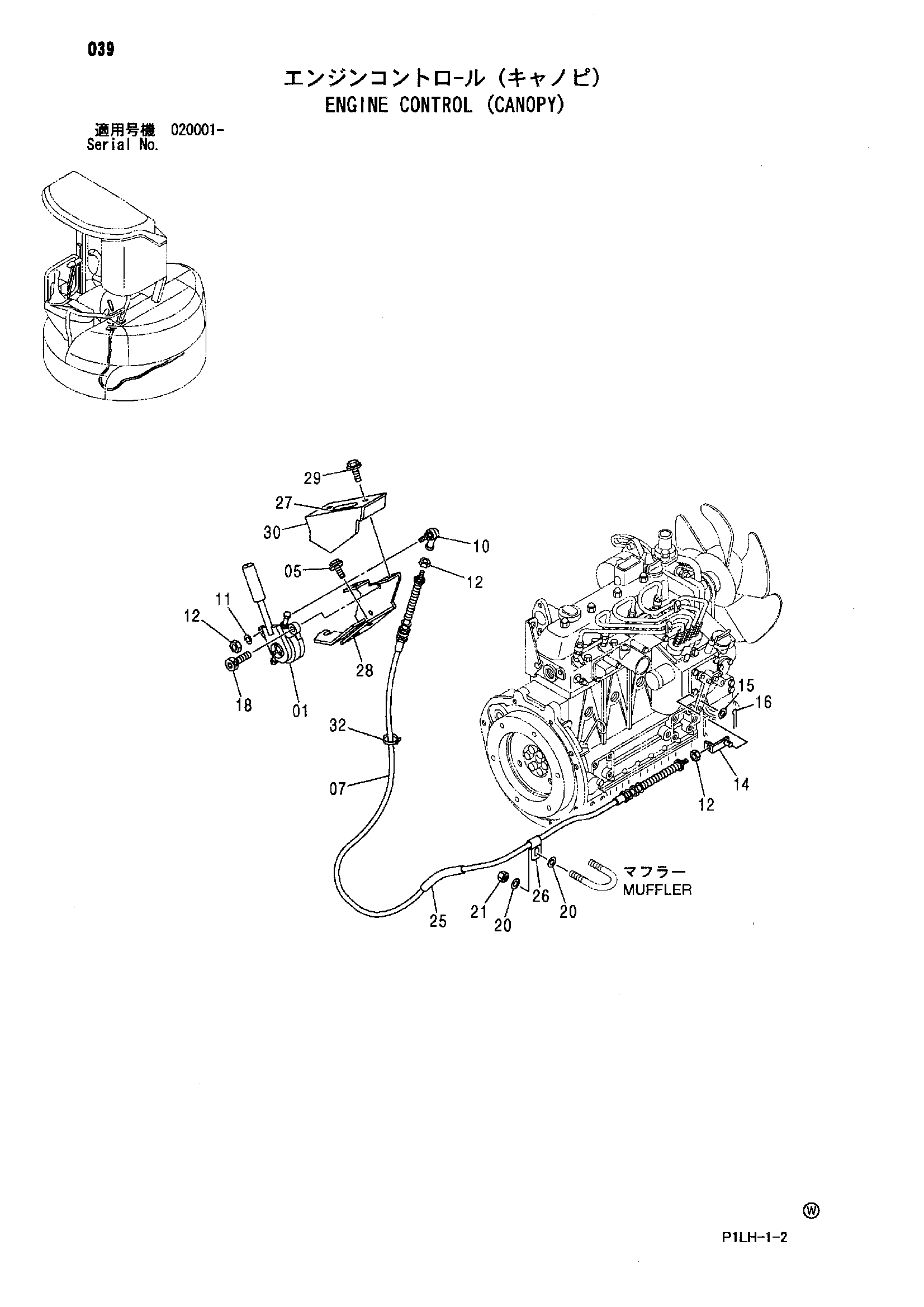

Заводская схема «Управление двигателем (навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4463334 | Рычаг | 1 |
| 05 | J051020 | Болт с шайбой | 2 |
| 05 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 05 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4435770 | Трос управления | 1 |
| 10 | 4056016 | Шарнир | 1 |
| 11 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 11 | A590905 | Пружинная шайба | 1 |
| 12 | J231105 замена: M500504 | Гайка | 3 |
| 12 | M500504 | Гайка | 3 |
| 14 | 9742417 | Кронштейн | 1 |
| 15 | J253108 замена: A590108 | Плоская шайба | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | A762020 | Шплинт | 1 |
| 18 | J771025 замена: J781025 | Болт с внутренним шестигранником | 2 |
| 18 | J781025 | Болт с внутренним шестигранником | 2 |
| 20 | J253108 замена: A590108 | Плоская шайба | 2 |
| 20 | A590108 | Плоская шайба | 2 |
| 21 | J231108 замена: M500807 | Гайка | 1 |
| 21 | M500807 | Гайка | 1 |
| 25 | 4419377 | Резиновая прокладка | 1 |
| 26 | 4190261 | Зажим | 1 |
| 27 | 4334011 | Уплотнение | 1 |
| 28 | 8090633 | Кронштейн | 1 |
| 29 | J090820 | Болт с шайбой | 2 |
| 29 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 29 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 30 | 8090635 | Крышка | 1 |
| 32 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
