Пилотные гидролинии (2) — HITACHI ZX30UR

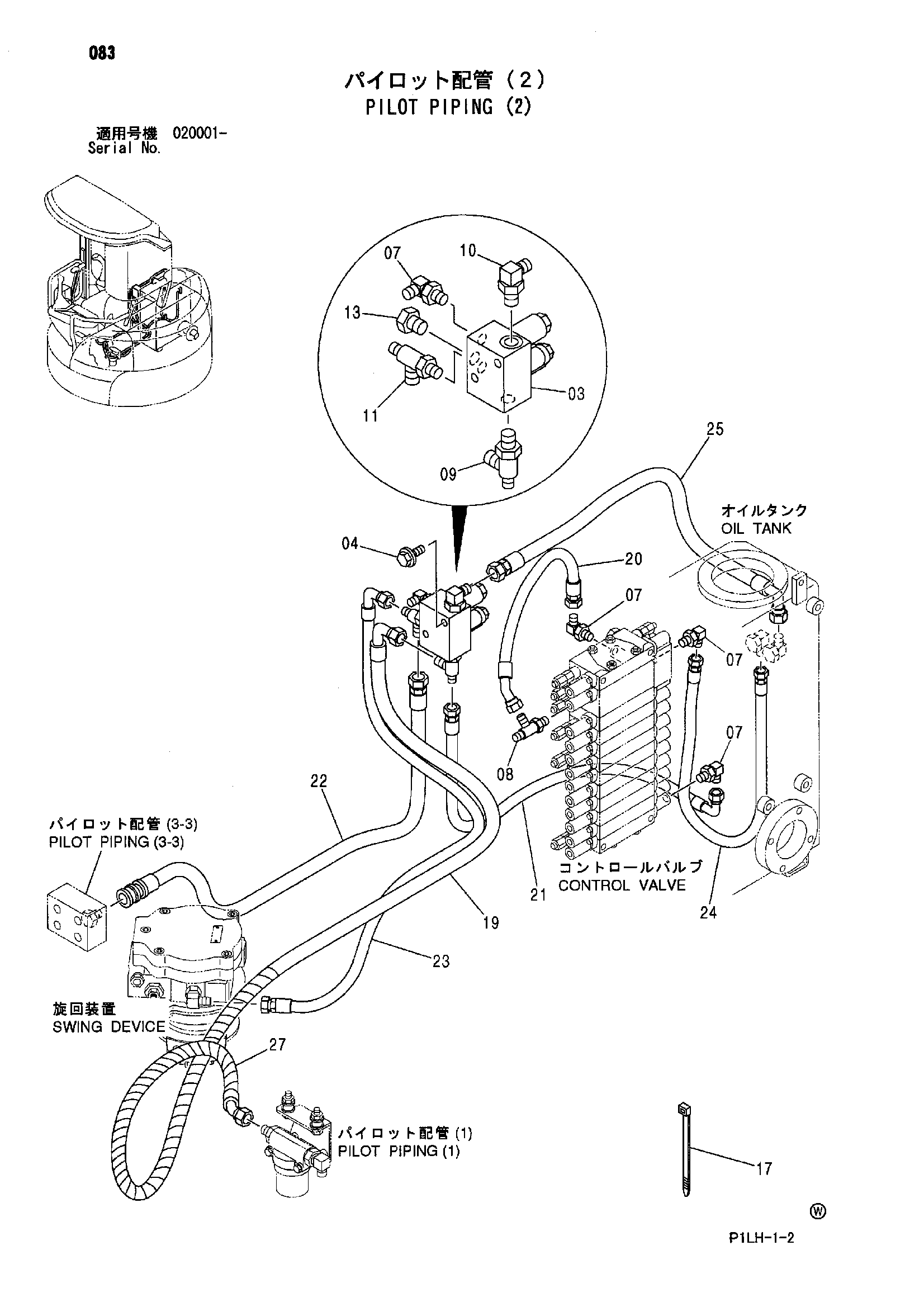

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4415398 | Электромагнитный клапан | 1 |
| 04 | J041020 | Болт с шайбой | 2 |
| 04 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 04 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 07 | 4434981 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4406156 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4368225 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4434982 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4438875 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 10 |
| 19 | 4481708 | Шланг (SP) | 1 |
| 20 | 4481709 | Шланг (PI1) | 1 |
| 21 | 4481710 | Шланг (S2) | 1 |
| 22 | 4481711 | Шланг (AP) | 1 |
| 23 | 4481712 | Шланг (PB) | 1 |
| 24 | 4481713 | Шланг (DR) | 1 |
| 25 | 4481714 | Шланг (T) | 1 |
| 27 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
