Навес детали — HITACHI ZX30UR

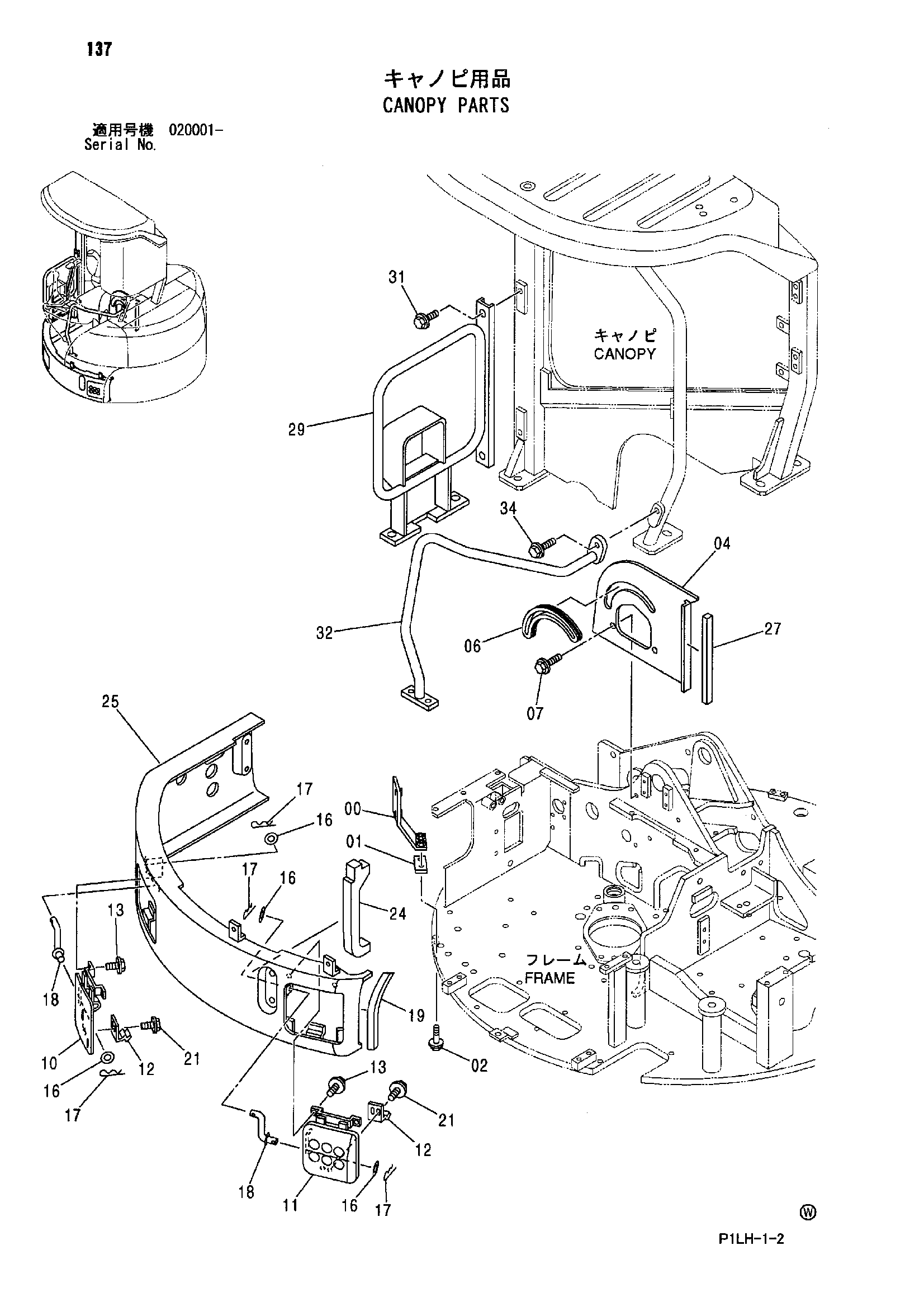

Заводская схема «Навес детали» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755927 | Кронштейн | 1 |
| 01 | 4435852 | Проставка | 1 |
| 02 | J051050 | Болт с шайбой | 2 |
| 02 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 02 | J271050 замена: J222010 | Болт с шайбой | 2 |
| 04 | 2048225 | Панель | 1 |
| 06 | 4327224 | Крышка резиновый | 1 |
| 07 | J090820 | Болт с шайбой | 2 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 07 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 10 | 7042234 | Крышка | 1 |
| 11 | 7042235 | Крышка | 1 |
| 12 | 4405877 | Пружина | 2 |
| 13 | J090616 | Болт с шайбой | 4 |
| 13 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 13 | J260616 замена: A590106 | Болт с шайбой | 4 |
| 16 | 4345258 | Шайба | 4 |
| 17 | 4022696 | Стопорный палец | 4 |
| 18 | 9743982 | Стойка | 2 |
| 19 | 4425337 | Резиновое уплотнение | 1 |
| 21 | J680408 | Винт с шайбой | 4 |
| 24 | 4484685 | Резиновая прокладка | 1 |
| 25 | 6020911 | Крышка | 1 |
| 27 | 4435782 | Резиновая прокладка | 1 |
| 29 | 8088131 | Стойка | 1 |
| 31 | J051020 | Болт с шайбой | 2 |
| 31 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 31 | J271016 замена: J222010 | Болт с шайбой | 2 |
| 32 | 7043209 | Стойка | 1 |
| 34 | J051020 | Болт с шайбой | 1 |
| 34 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 34 | J271016 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
