Детали радиатора — HITACHI ZX30UR

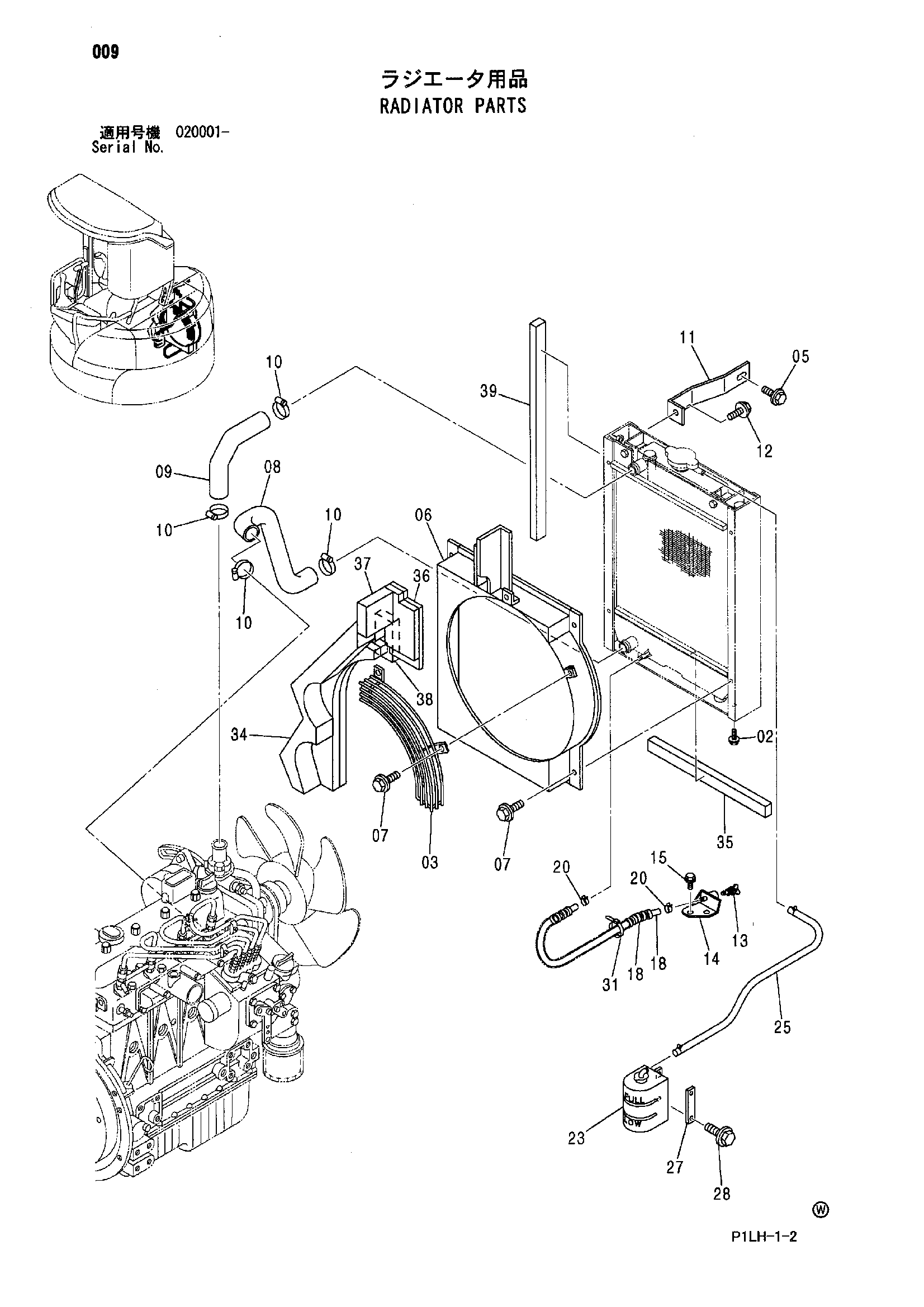

Заводская схема «Детали радиатора» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J051025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 03 | 4429212 | Защита вентилятор | 1 |
| 05 | J051020 | Болт с шайбой | 1 |
| 05 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 05 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 06 | 6020935 | Кожух | 1 |
| 07 | 4431967 | Болт фланец | 6 |
| 08 | 3095007 | Водяной шланг | 1 |
| 09 | 3095009 | Водяной шланг | 1 |
| 10 | 4505243 | Хомут шланга | 4 |
| 11 | 4480337 | Стойка | 1 |
| 12 | J090820 | Болт с шайбой | 1 |
| 12 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 12 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J051020 | Болт с шайбой | 2 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 15 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 17 | 4429253 | Водяной шланг | 1 |
| 18 | 4429254 | Трубка | 1 |
| 20 | 4339258 | Хомут шланга | 2 |
| 23 | 4279429 | Бак воды | 1 |
| 25 | 4478016 | Водяной шланг | 1 |
| 27 | 4485755 | Пластина | 1 |
| 28 | J080620 | Болт с шайбой | 2 |
| 28 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 28 | J260620 замена: A590106 | Болт с шайбой | 2 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 34 | 3094796 | Резиновая прокладка | 1 |
| 35 | 4475281 | Резиновая прокладка | 1 |
| 36 | 4466882 | Резиновая прокладка | 1 |
| 37 | 4475276 | Резиновая прокладка | 1 |
| 38 | 4480370 | Резиновая прокладка | 1 |
| 39 | 4482271 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
