Коллисион предотвращение система (1)(кабина) — HITACHI ZX30UR

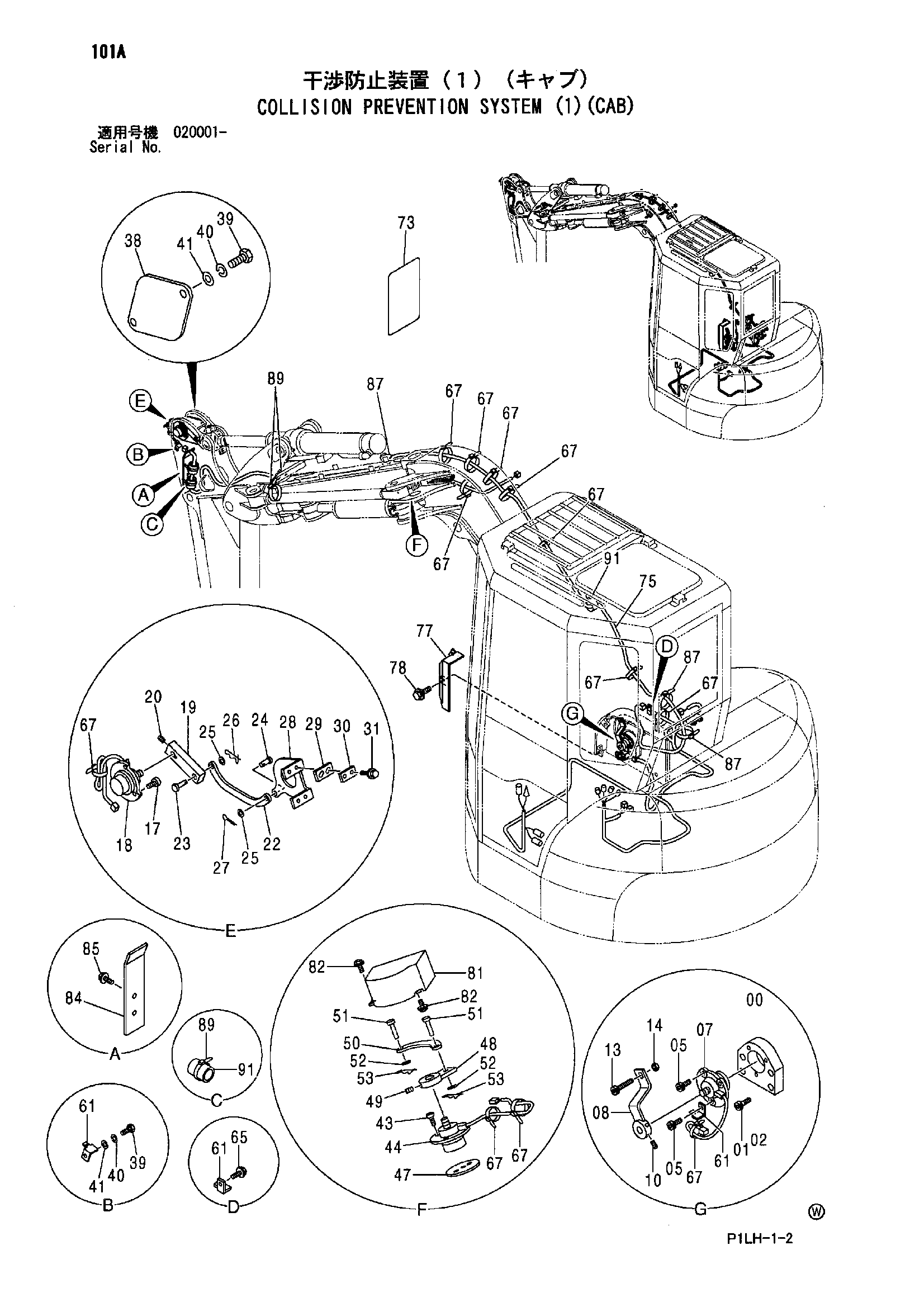

Заводская схема «Коллисион предотвращение система (1)(кабина)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079975 | Сиденье | 1 |
| 01 | J771030 замена: J781030 | Болт с внутренним шестигранником | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 4 |
| 02 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 05 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 07 | 4483139 | Датчик угла | 1 |
| 08 | 9759572 | Рычаг | 1 |
| 10 | M040612 | Установочный винт | 1 |
| 13 | M211050 замена: J781050 | Болт | 1 |
| 13 | J781050 | Болт с внутренним шестигранником | 1 |
| 14 | J231210 замена: J950010 | Гайка | 1 |
| 14 | J950010 | Гайка | 1 |
| 17 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 17 | J780820 | Болт с внутренним шестигранником | 3 |
| 18 | 4483139 | Датчик угла | 1 |
| 19 | 4402976 | Рычаг | 1 |
| 20 | M040612 | Установочный винт | 1 |
| 22 | 4444808 | Тяга | 1 |
| 23 | 4326438 | Палец | 1 |
| 24 | 4406404 | Палец | 1 |
| 25 | J253108 замена: A590108 | Плоская шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | 4402852 | Стопорный палец | 1 |
| 27 | 4402852 | Стопорный палец | 1 |
| 27 | 4603981 | Шплинт | 1 |
| 28 | 3095292 | Кронштейн | 1 |
| 29 | 4447268 | Пластина | 2 |
| 30 | 4447269 | Пластина | 2 |
| 31 | J090616 | Болт с шайбой | 4 |
| 31 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 31 | J260614 замена: A590106 | Болт с шайбой | 4 |
| 38 | 4462975 | Крышка | 1 |
| 39 | J960816 замена: J900816 | Болт | 2 |
| 39 | J900816 | Болт | 2 |
| 40 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 40 | A590908 | Пружинная шайба | 2 |
| 41 | J253108 замена: A590108 | Плоская шайба | 2 |
| 41 | A590108 | Плоская шайба | 2 |
| 43 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 43 | J780820 | Болт с внутренним шестигранником | 3 |
| 44 | 4483139 | Датчик угла | 1 |
| 47 | 4423556 | Уплотнение | 1 |
| 48 | 9750432 | Рычаг | 1 |
| 49 | M040612 | Установочный винт | 1 |
| 50 | 4402977 | Тяга | 1 |
| 51 | 4406404 | Палец | 2 |
| 52 | J253108 замена: A590108 | Плоская шайба | 2 |
| 52 | A590108 | Плоская шайба | 2 |
| 53 | 4402852 | Стопорный палец | 2 |
| 61 | 4257159 | Кронштейн | 3 |
| 65 | J051020 | Болт с шайбой | 1 |
| 65 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 65 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 67 | 4055311 | Ленточный зажим | 10 |
| 73 | 2048756 | Информационная табличка | 1 |
| 75 | 3095416 замена: 3098132 | Жгут проводов | 1 |
| 75 | 3098132 | Жгут проводов | 1 |
| 77 | 8090663 | Крышка | 1 |
| 78 | J090820 | Болт с шайбой | 2 |
| 78 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 78 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 81 | 8073397 | Крышка | 1 |
| 82 | J090825 замена: 4618460 | Болт с шайбой | 2 |
| 82 | 4618460 | Болт с шайбой | 2 |
| 84 | 4473955 | Крышка | 1 |
| 85 | J051020 | Болт с шайбой | 2 |
| 85 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 85 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 87 | 4371049 | Ленточный зажим | 5 |
| 89 | 4323613 | Ленточный зажим | 4 |
| 91 | 4258351 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
