Отвал рычаг (2)(PAT отвал) — HITACHI ZX30UR

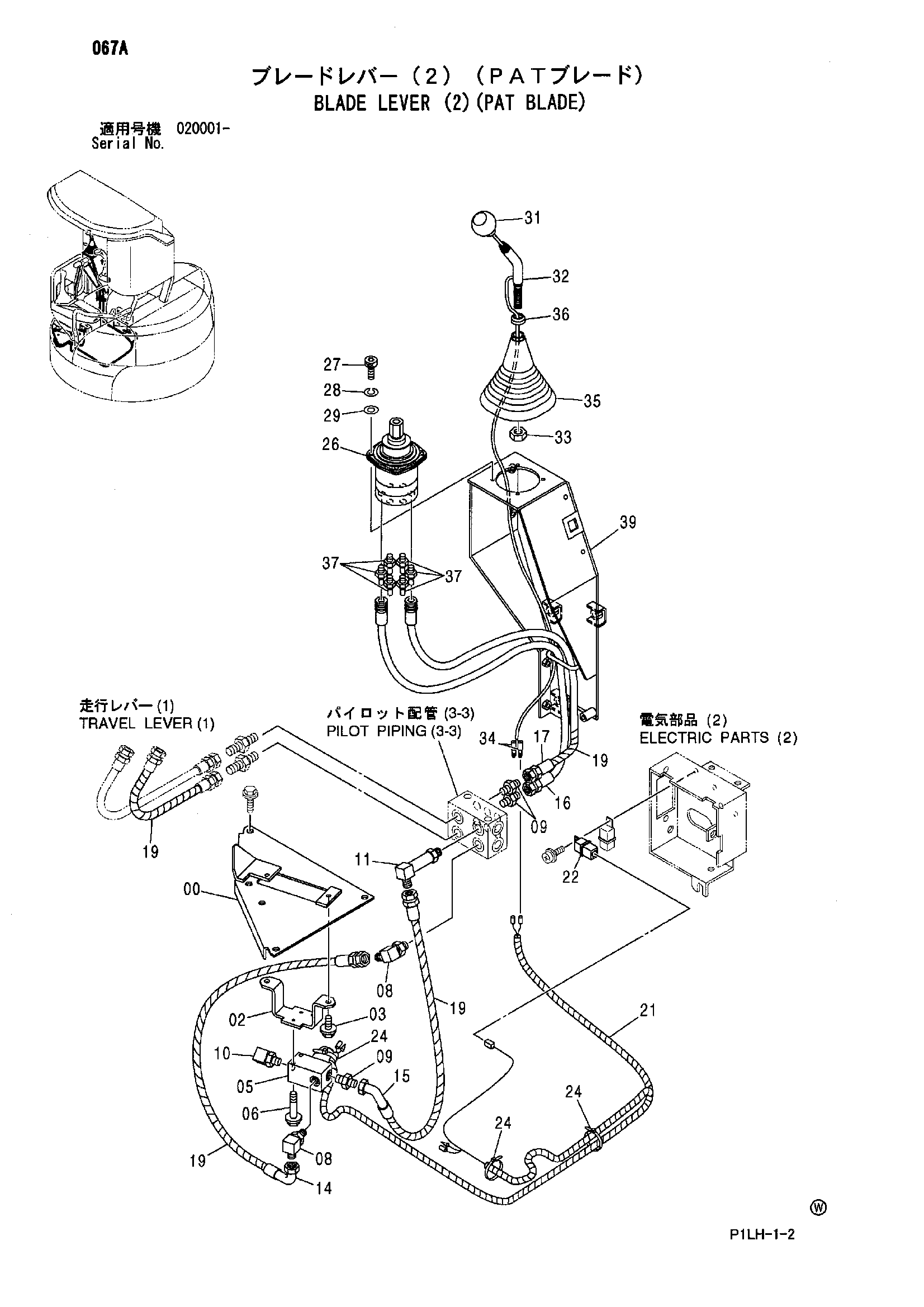

Заводская схема «Отвал рычаг (2)(PAT отвал)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8091682	Пластина	1
02	4600718	Кронштейн	1
03	J090820	Болт с шайбой	2
03	J260820 замена: J900820	Болт с шайбой	2
03	J260820 замена: A590108	Болт с шайбой	2
05	4411189	Электромагнитный клапан	1
06	J090650	Болт с шайбой	2
06	J260650 замена: J900650	Болт с шайбой	2
06	J260650 замена: A590106	Болт с шайбой	2
08	4434981	Угловой штуцер	2
08A	957366	Уплотнительное кольцо	1
09	4042030	Адаптер	3
09A	957366	Уплотнительное кольцо	1
10	4405673	Угловой штуцер	1
10A	957366	Уплотнительное кольцо	1
11	4368213	Угловой штуцер	1
11A	957366	Уплотнительное кольцо	1
14	4600711	Шланг (PSP)	1
15	4600712	Шланг (PST)	1
16	4600714	Шланг (BLP)	1
17	4600715	Шланг (BLT)	1
19	4327293	Защитный кожух	4
21	3098203	Жгут проводов	1
22	4486275	Реле	1
24	4055312	Ленточный зажим	3
26	4601408	Пилотный клапан	1
27	J770625 замена: J780625	Болт с внутренним шестигранником	4
27	J780625	Болт с внутренним шестигранником	4
28	J252106 замена: A590906	Пружинная шайба	4
28	A590906	Пружинная шайба	4
29	J253106 замена: A590106	Плоская шайба	4
29	A590106	Плоская шайба	4
31	4448094	Рукоятка	1
32	9759821	Рычаг	1
33	J950014	Гайка	1
34	4313180	Клемма	2
35	3069894	Защитный чехол	1
36	4264107	Уплотнение колпачок	1
37	4405667	Адаптер	6
37A	957366	Уплотнительное кольцо	1
39	7044187	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
