Каталог запчастей HITACHI

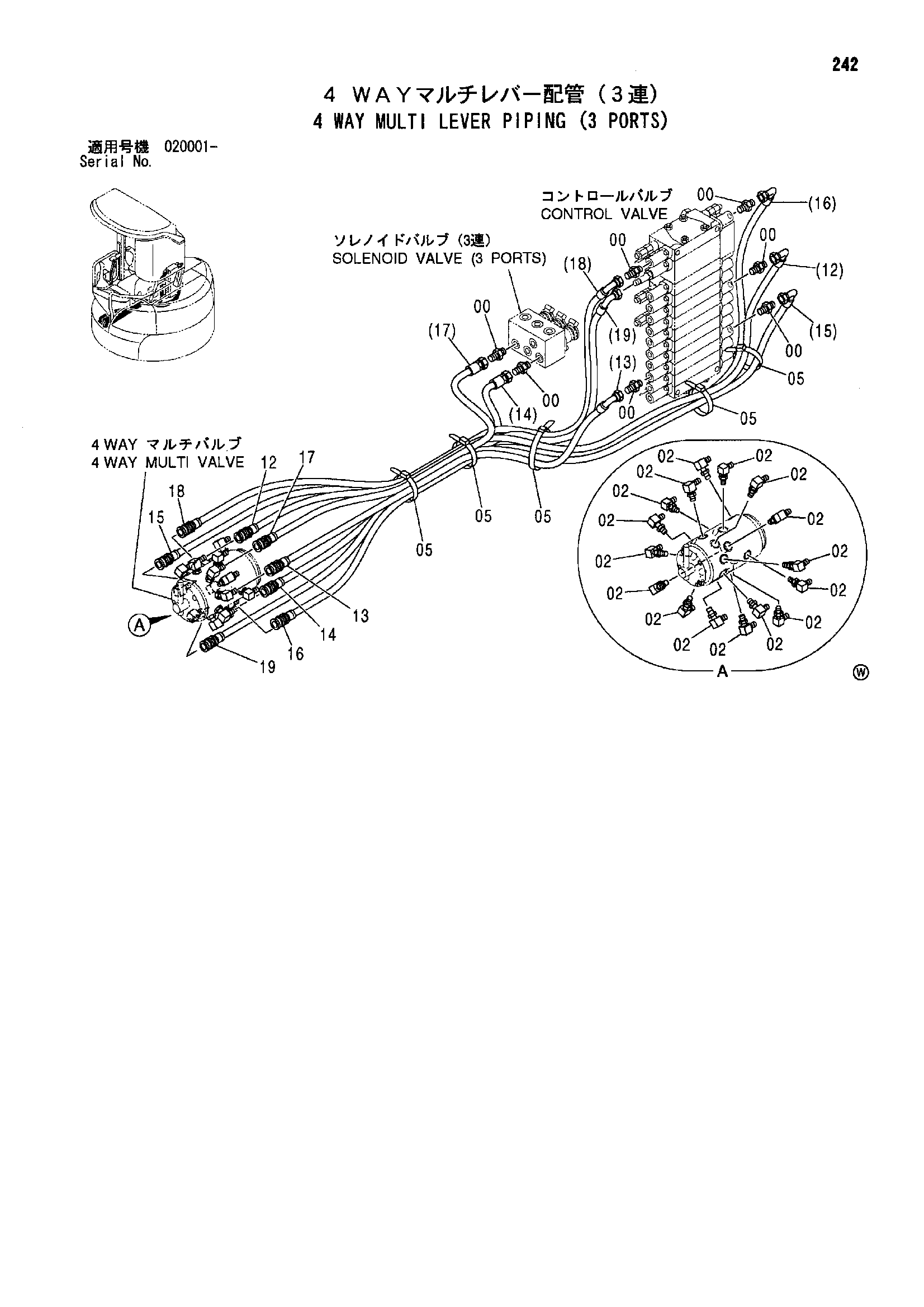

4 Ходовой многофункциональный рычаг трубопроводы (3 порты) — HITACHI ZX30UR
Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (3 порты)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 7 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4405673 | Угловой штуцер | 16 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 5 |
| 12 | 4481588 | Шланг (5A, 1L) | 1 |
| 13 | 4481589 | Шланг (8B, 2L) | 1 |
| 14 | 4481590 | Шланг (3S, 3L) | 1 |
| 15 | 4481591 | Шланг (8A, 4L) | 1 |
| 16 | 4481592 | Шланг (1A, 1R) | 1 |
| 17 | 4481593 | Шланг (1S, 2R) | 1 |
| 18 | 4481594 | Шланг (1B, 3R) | 1 |
| 19 | 4481595 | Шланг (2B, 4R) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
