Гидролинии отвала PAT — HITACHI ZX30UR

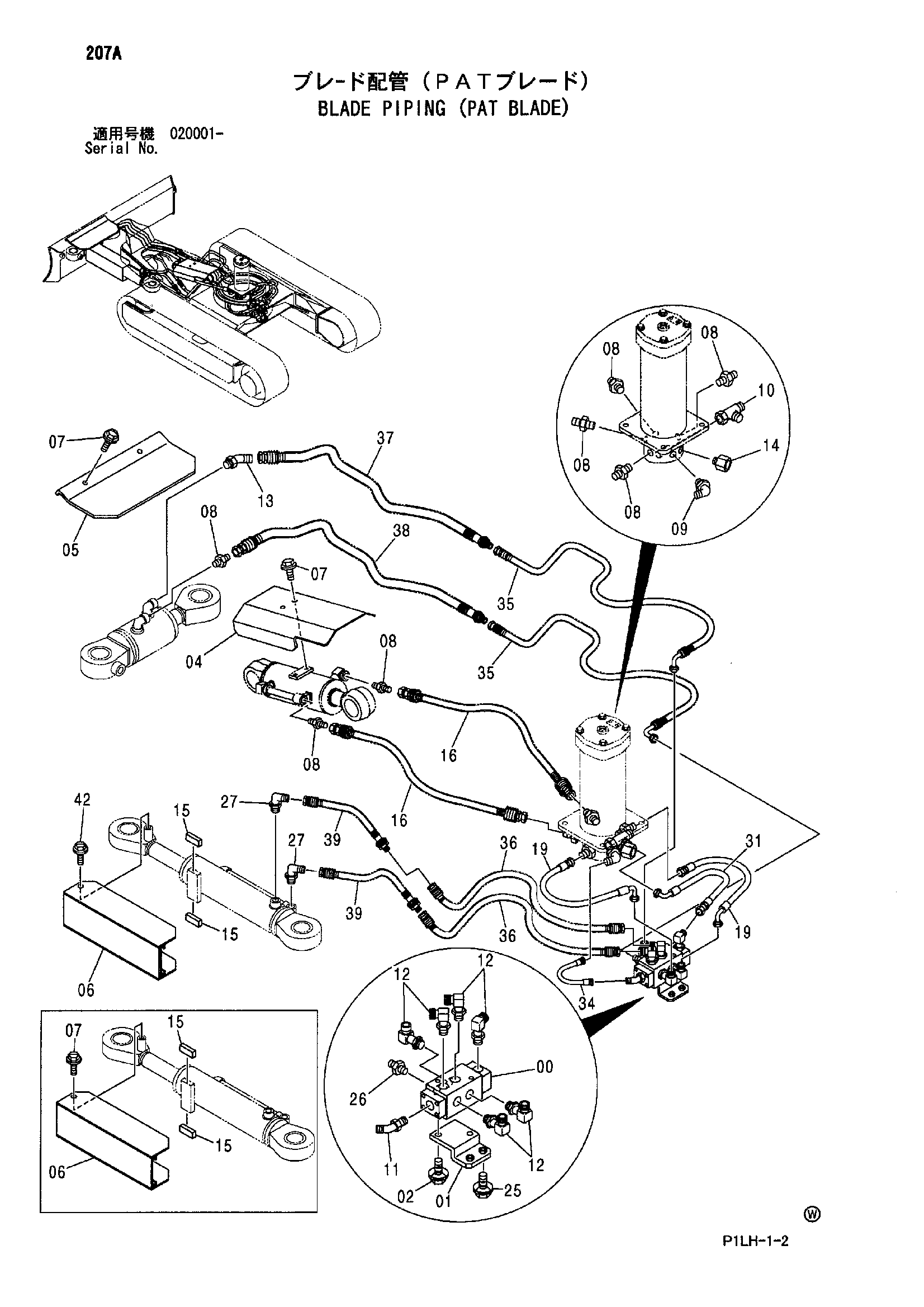

Заводская схема «Гидролинии отвала PAT» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4417343	Клапан селектор	1
01	9756048	Кронштейн	1
02	J051020	Болт с шайбой	2
02	J271020 замена: J901020	Болт с шайбой	2
02	J271020 замена: J222010	Болт с шайбой	2
04	3087595	Крышка	1
05	4448095	Крышка	1
06	8082690	Крышка	1
06	8093292	Крышка гидроцилиндр.	1
07	J051020	Болт с шайбой	5
07	J051020	Болт с шайбой	4
07	J271020 замена: J901020	Болт с шайбой	4
07	J271020 замена: J222010	Болт с шайбой	4
08	4042031	Адаптер	7
08A	4509180	Уплотнительное кольцо	1
09	4112300	Угловой штуцер	1
09A	957366	Уплотнительное кольцо	1
10	4434771	Унион S	1
11	4108100	Угловой штуцер	1
11A	957366	Уплотнительное кольцо	1
12	4434986	Угловой штуцер	6
12A	957366	Уплотнительное кольцо	1
13	4095133	Угловой штуцер	1
13A	4509180	Уплотнительное кольцо	1
14	4435445	Разъём	1
14A	957366	Уплотнительное кольцо	1
15	4352044	Резиновая прокладка	2
16	4418594	Шланг	2
19	4448345	Шланг	2
25	J051025	Болт с шайбой	2
25	J271025 замена: J901025	Болт с шайбой	2
25	J271025 замена: J222010	Болт с шайбой	2
26	4368205	Адаптер	1
26A	957366	Уплотнительное кольцо	1
27	4037761	Угловой штуцер	2
27A	4509180	Уплотнительное кольцо	1
31	4452595	Шланг (T)	1
34	4457065	Шланг (PP)	1
35	4457066	Шланг	2
36	4457067	Шланг	2
37	4457068	Шланг	1
38	4457070	Шланг	1
39	4457069	Шланг	2
42	J051022	Болт с шайбой	1
42	J271022 замена: J901022	Болт с шайбой	1
42	J271022 замена: J222010	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
