Гусеничная рама — HITACHI ZX30UR

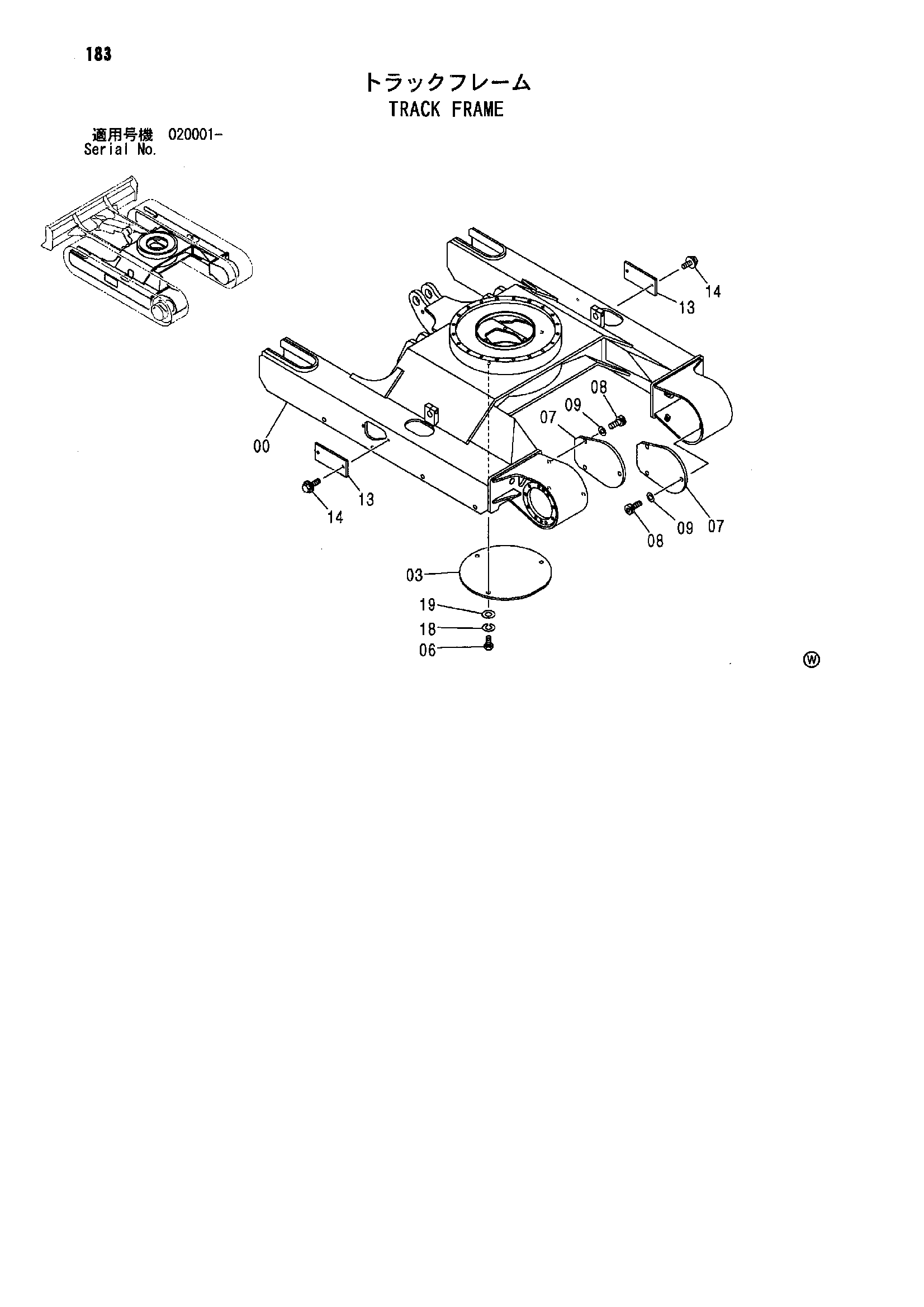

Заводская схема «Гусеничная рама» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008119 | Гусеничная рама | 1 |
| 03 | 4365090 | Крышка | 1 |
| 06 | J051225 замена: J901225 | Болт с шайбой | 3 |
| 06 | J051225 замена: A590912 | Болт с шайбой | 3 |
| 06 | J051225 замена: J222012 | Болт с шайбой | 3 |
| 06 | J901225 | Болт | 3 |
| 07 | 4406460 | Крышка | 2 |
| 08 | J771025 замена: J781025 | Болт с внутренним шестигранником | 6 |
| 08 | J781025 | Болт с внутренним шестигранником | 6 |
| 09 | J254010 замена: J222010 | Шайба | 6 |
| 09 | J222010 | Шайба | 6 |
| 13 | 4475138 | Пластина | 2 |
| 14 | J090816 | Болт с шайбой | 4 |
| 14 | J090820 | Болт с шайбой | 4 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 14 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 18 | A590912 | Пружинная шайба | 3 |
| 19 | J222012 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
