Рукоять датчик — HITACHI ZX30UR

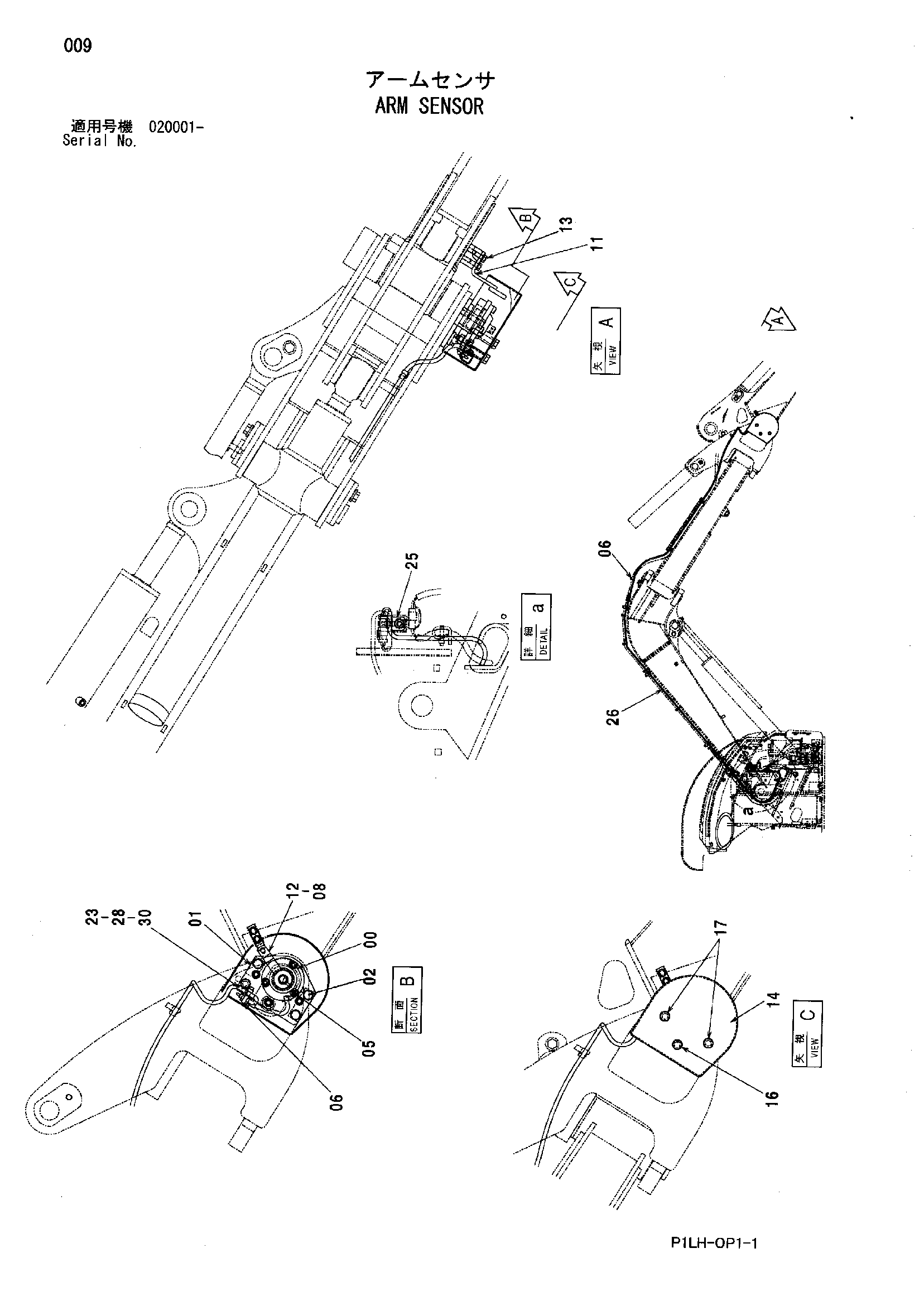

Заводская схема «Рукоять датчик» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 01 | 8079359 | Сиденье | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 06 | 4055311 | Ленточный зажим | 8 |
| 08 | M040612 | Установочный винт | 1 |
| 11 | 9751424 | Рычаг | 1 |
| 12 | 9756022 | Рычаг | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 8098547 | Крышка | 1 |
| 16 | J271060 | Болт с шайбой | 1 |
| 16A | J901060 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271055 | Болт с шайбой | 2 |
| 17A | J901055 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 23 | 4257159 | Кронштейн | 1 |
| 25 | 4610592 | Кронштейн | 1 |
| 26 | 4626634 | Жгут проводов | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 30 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
