Управление педаль (1)(смещаемый)(навес) — HITACHI ZX30UR

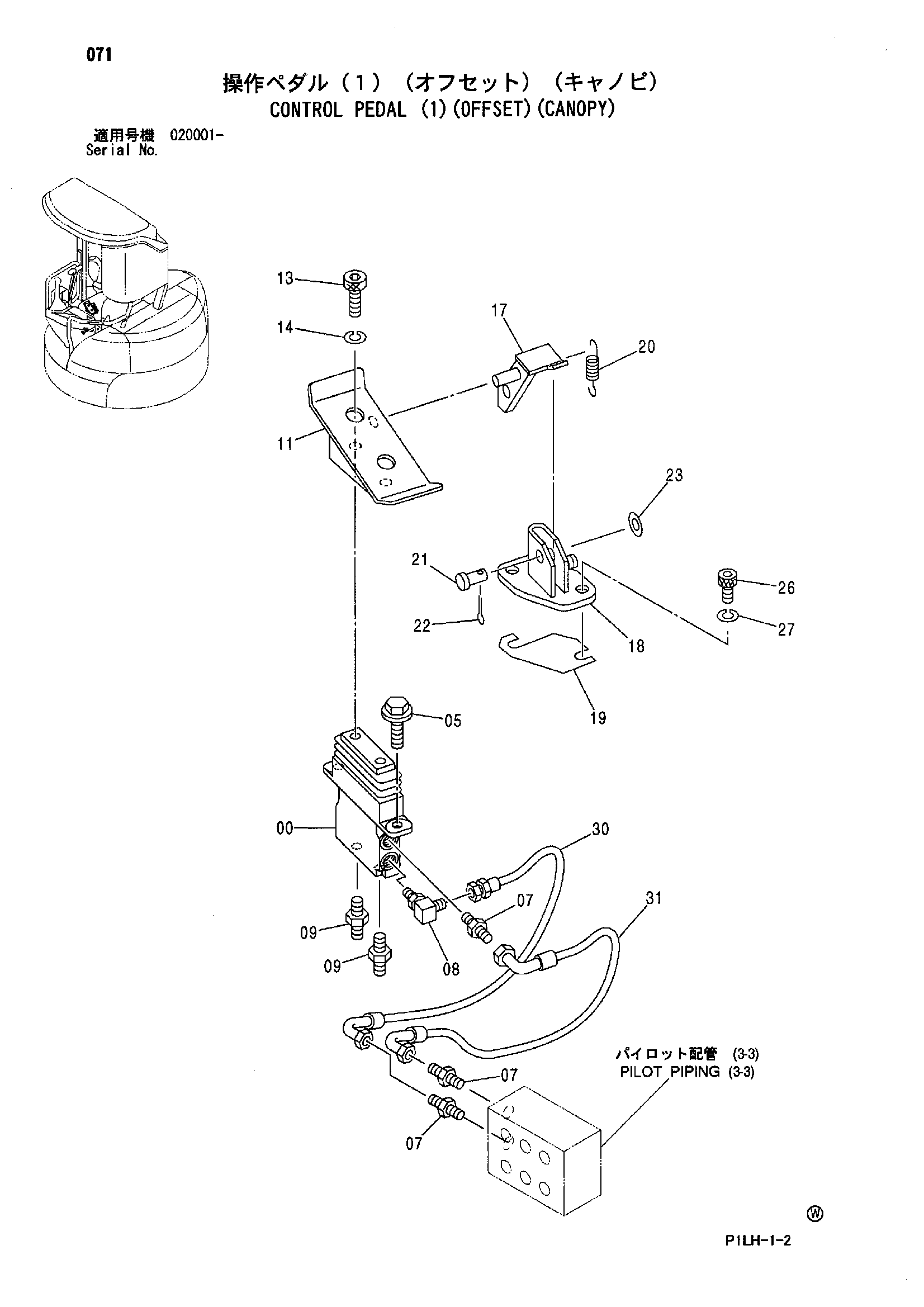

Заводская схема «Управление педаль (1)(смещаемый)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 05 | J090820 | Болт с шайбой | 2 |
| 05 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 05 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 07 | 4042030 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434981 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4405667 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8083981 | Педаль | 1 |
| 13 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 13 | J780816 | Болт с внутренним шестигранником | 2 |
| 14 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 17 | 8083025 | Ограничитель | 1 |
| 18 | 8074913 | Кронштейн | 1 |
| 19 | 4402410 | Регулировочная шайба 0.8mm | 2 |
| 20 | 4279604 | Пружина | 1 |
| 21 | 4287795 | Палец | 1 |
| 22 | A763016 | Шплинт | 1 |
| 23 | J253110 замена: A590110 | Плоская шайба | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 26 | J771016 замена: J781016 | Болт с внутренним шестигранником | 2 |
| 26 | J781016 | Болт с внутренним шестигранником | 2 |
| 27 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 30 | 4481737 | Шланг (OP) | 1 |
| 31 | 4481738 | Шланг (OT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
