Ауто-идле (2)(навес) — HITACHI ZX30UR

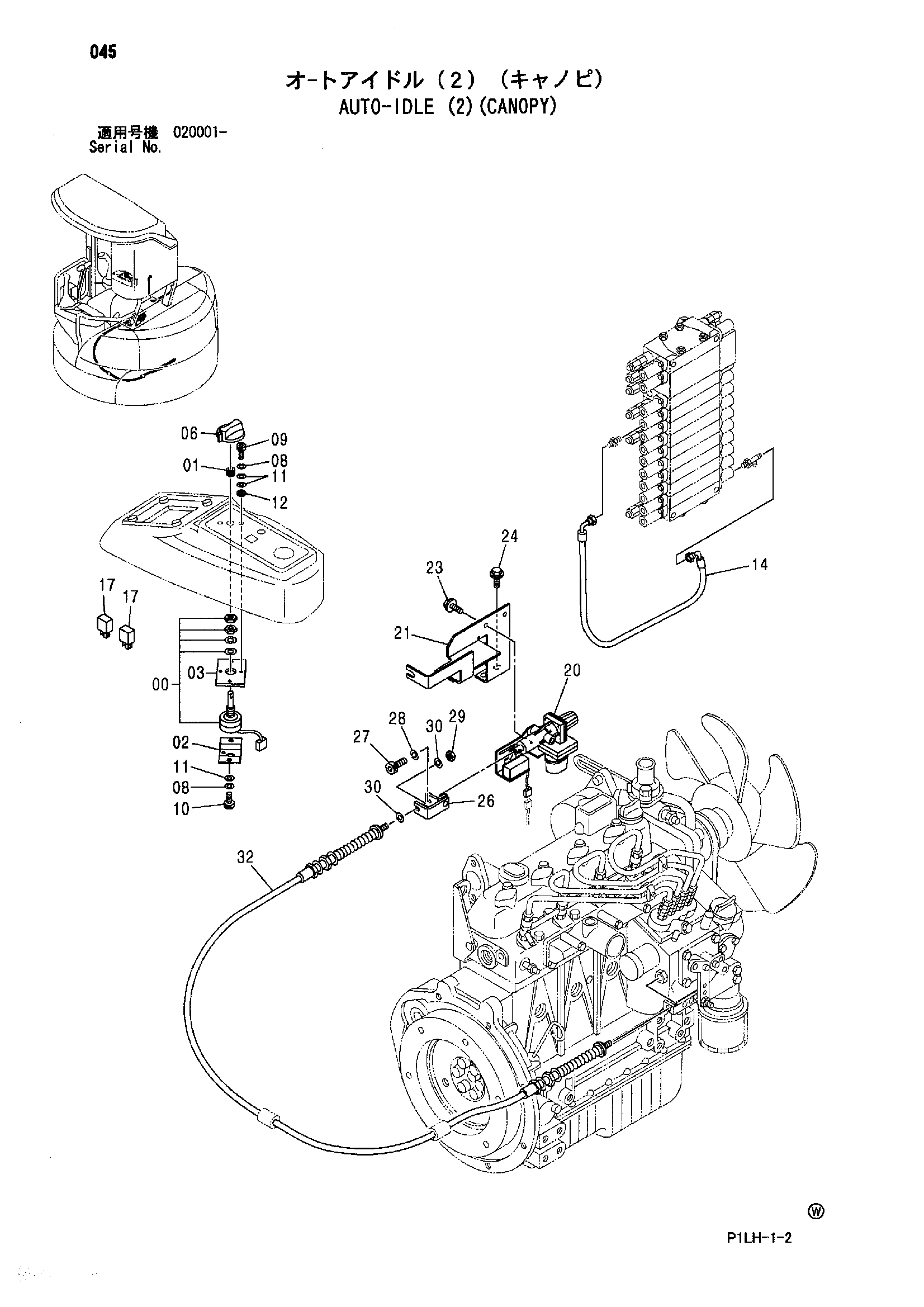

Заводская схема «Ауто-идле (2)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4404543 | Потентиометер | 1 |
| 01 | 4458528 | Резиновая втулка | 1 |
| 02 | 4404591 | Кронштейн | 1 |
| 03 | 4458520 | Седло винта | 1 |
| 06 | 4402565 | Диал | 1 |
| 08 | J252103 замена: A590903 | Пружинная шайба | 4 |
| 08 | A590903 | Пружинная шайба | 4 |
| 09 | J770310 замена: J780310 | Болт с внутренним шестигранником | 2 |
| 09 | J780310 | Болт с внутренним шестигранником | 2 |
| 10 | J770305 замена: J780305 | Болт с внутренним шестигранником | 2 |
| 10 | J780305 | Болт с внутренним шестигранником | 2 |
| 11 | J253103 замена: A590103 | Плоская шайба | 6 |
| 11 | A590103 | Плоская шайба | 6 |
| 12 | 4404589 | Шайба | 2 |
| 14 | 4481772 | Шланг (S1) | 1 |
| 17 | 4394590 | Реле | 2 |
| 20 | 4403545 | Актуатор | 1 |
| 21 | 8076096 | Кронштейн | 1 |
| 23 | J090820 | Болт с шайбой | 2 |
| 23 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 23 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 24 | J051025 | Болт с шайбой | 2 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 24 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 26 | 9753527 | Кронштейн | 1 |
| 27 | J770510 замена: J780510 | Болт с внутренним шестигранником | 1 |
| 27 | J780510 | Болт с внутренним шестигранником | 1 |
| 28 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | J231105 замена: M500504 | Гайка | 1 |
| 29 | M500504 | Гайка | 1 |
| 30 | J253105 замена: A590105 | Плоская шайба | 2 |
| 30 | A590105 | Плоская шайба | 2 |
| 32 | 4407544 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
