Консоль (левый) — HITACHI ZX30UR

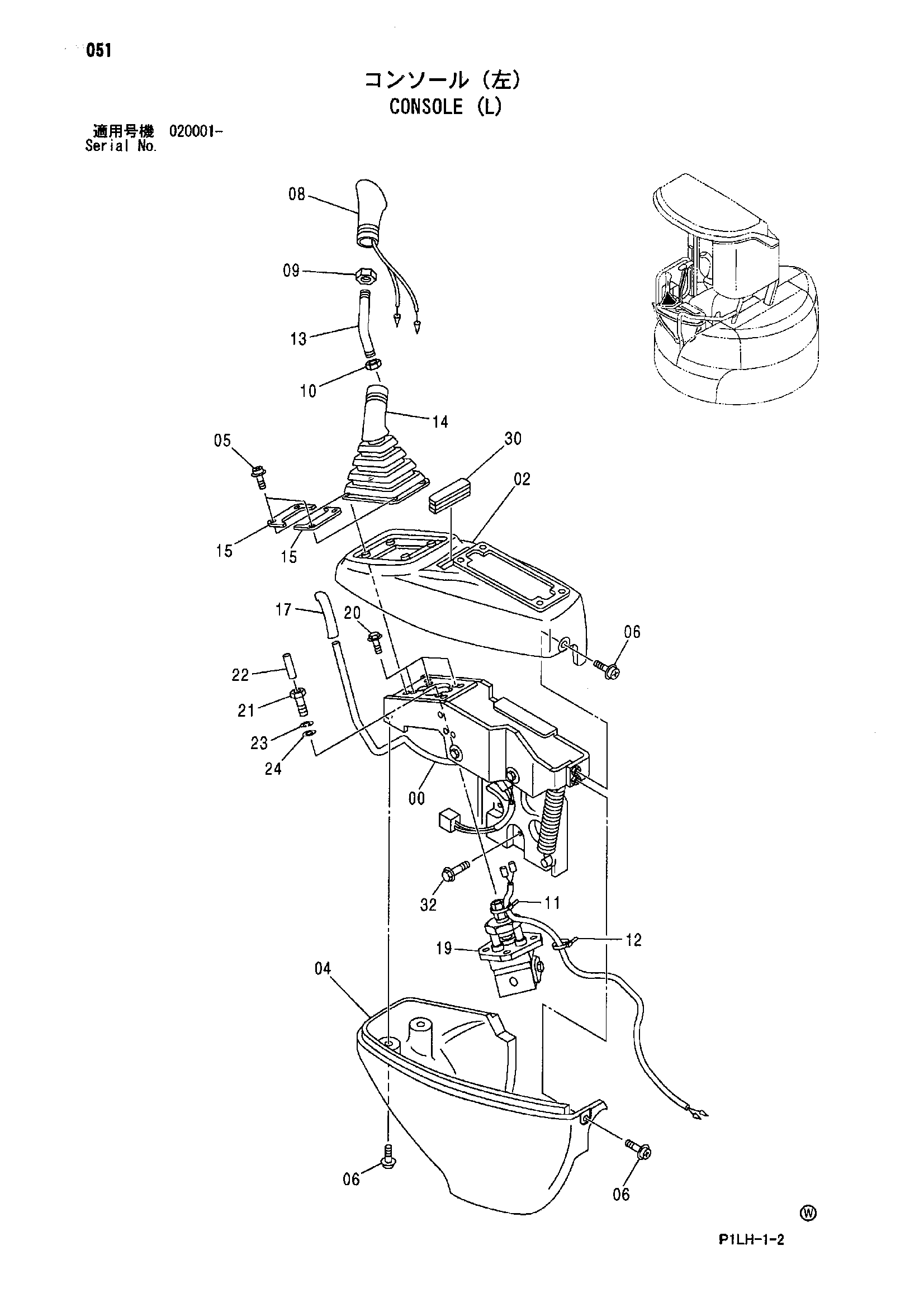

Заводская схема «Консоль (левый)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4473400 | Рама | 1 |
| 02 | 4458283 | Крышка | 1 |
| 04 | 4458284 | Крышка | 1 |
| 05 | J680625 | Винт с шайбой | 4 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 2045472 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 11 | 4055311 | Ленточный зажим | 1 |
| 12 | 4326365 | Ленточный зажим | 1 |
| 13 | 4488461 | Рычаг | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 17 | 4377660 | Рукоятка | 1 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J020816 | Болт с шайбой | 3 |
| 20 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 20 | J260816 замена: A590108 | Болт с шайбой | 3 |
| 21 | 4438279 | Болт | 1 |
| 22 | 4144011 | Пружинный штифт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 30 | 4459185 | Резиновая втулка | 1 |
| 32 | J090820 | Болт с шайбой | 3 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
