Гидроцилиндр ковша (с крышка) — HITACHI ZX30U-5A

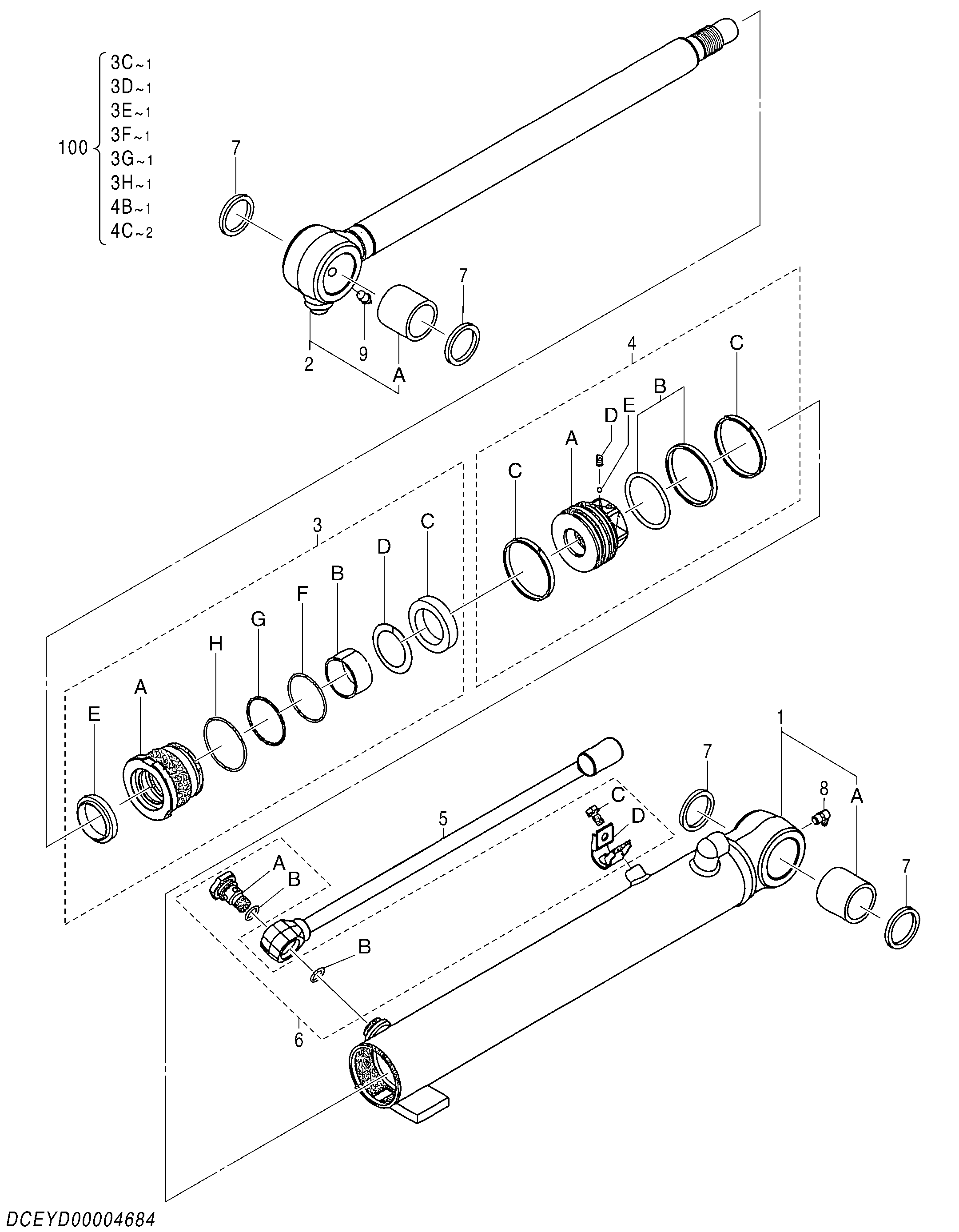

Заводская схема «Гидроцилиндр ковша (с крышка)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00004684 | Гидроцилиндр ковша | 1 | |
| 1 | XB00003853 | Труба гидроцилиндра | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | XB00003854 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 0744703 | Головка гидроцилиндра | 1 |
| 3A | 0744704 | Головка гидроцилиндра | 1 |
| 3B | 0797604 | Втулка | 1 |
| 4 | 0891906 | Поршень | 1 |
| 4A | 0948203 | Поршень | 1 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | XB00003845 | Трубка | 1 |
| 6 | 0986610 | Пробка | 1 |
| 6A | 0986611 | Пробка | 1 |
| 6B | 4028265 | Уплотнительное кольцо | 2 |
| 6C | XB00002969 | Болт | 1 |
| 6D | 0986614 | Хомут | 1 |
| 7 | 4473086 | Пылезащитное уплотнение | 4 |
| 8 | 1214903 | Пресс-маслёнка | 1 |
| 9 | J75481 | Пресс-маслёнка | 1 |
| 100 | YD00005421 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
