Клапан трубопроводы (2-1)(ML кран) — HITACHI ZX30U-5A

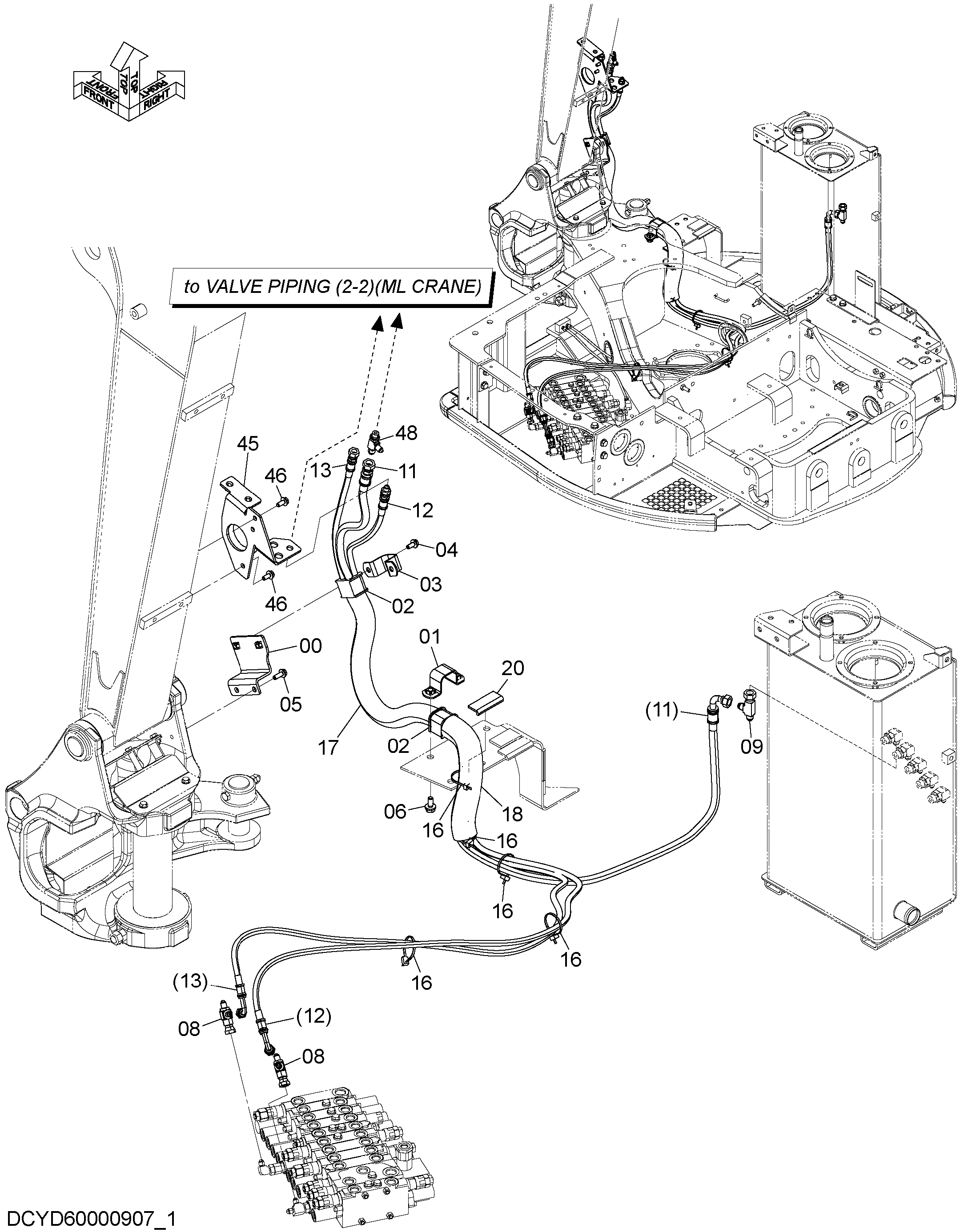

Заводская схема «Клапан трубопроводы (2-1)(ML кран)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40001201 | Кронштейн | 1 |
| 01 | YD40001205 | Хомут | 1 |
| 02 | 4614256 | Резиновая прокладка | 2 |
| 03 | 4614257 | Хомут | 1 |
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J260825 | Болт с шайбой | 2 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4667624 | Унион S | 2 |
| 09 | 4246672 | Соединительный штуцер | 1 |
| 11 | YD00004768 | Шланг | 1 |
| 12 | YD00004767 | Шланг | 1 |
| 13 | YD00004766 | Шланг | 1 |
| 16 | 4055312 | Ленточный зажим | 5 |
| 17 | 4373707 | Защитный кожух | 1 |
| 18 | 4327294 | Трубка спирал | 1 |
| 20 | YD00000781 | Резиновая прокладка | 1 |
| 45 | YD40001181 | Кронштейн | 1 |
| 46 | J260820 | Болт с шайбой | 3 |
| 46A | J900820 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 48 | 4219346 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
