Охлаждение водяной система — HITACHI ZX30U-5A

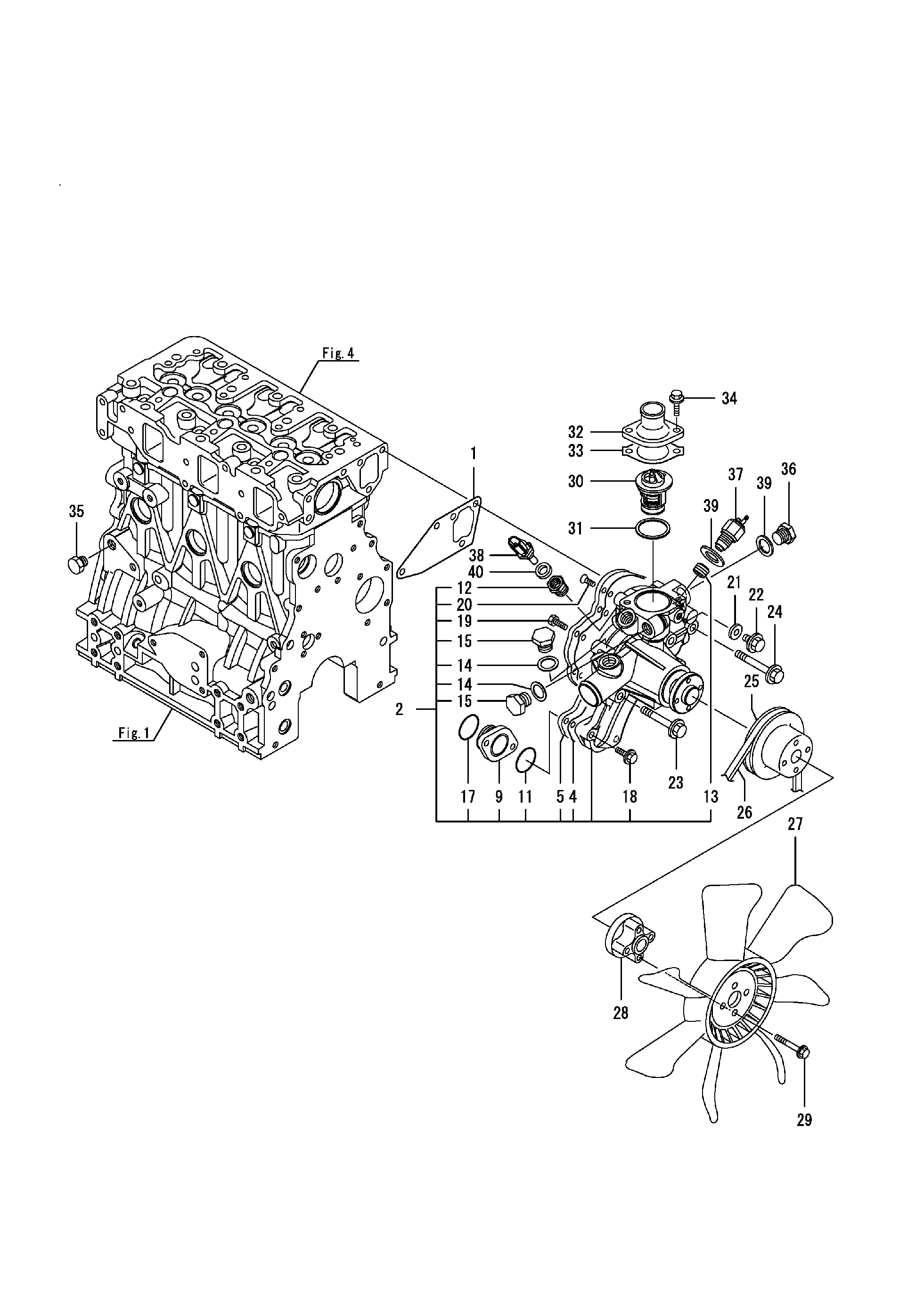

Заводская схема «Охлаждение водяной система» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129486-42050 | Прокладка | 1 |
| 2 | YNM129630-42100 | Насос в сборе, CW | 1 |
| 4 | YNM129150-42059 | Прокладка | 1 |
| 5 | YNM129263-42120 | Пластина | 1 |
| 9 | YNM129150-42301 | Фланец | 1 |
| 11 | YNM129054-42320 | Уплотнительное кольцо | 1 |
| 12 | YNM129263-49350 | Соединение | 1 |
| 13 | YNM129916-49740 | Пробка | 1 |
| 14 | YNM23414-170000 | Прокладка 17, роунд | 2 |
| 15 | YNM23897-030002 | Пробка G3/8, HEX. | 2 |
| 17 | YNM24358-240310 | Уплотнительное кольцо, 5 24031 | 1 |
| 18 | YNM26106-060202 | Болт M 6X 20 с покрытием | 2 |
| 19 | YNM26116-060162 | Болт 6X16 | 3 |
| 20 | YNM26577-060142 | Винт M 6X 14 | 3 |
| 21 | YNM23414-080000 | Прокладка 8, роунд | 1 |
| 22 | YNM26106-080122 | Болт M 8X 12 с покрытием | 1 |
| 23 | YNM26106-080552 | Болт M 8X 55 с покрытием | 3 |
| 24 | YNM26106-080602 | Болт M 8X 60 с покрытием | 1 |
| 25 | YNM129550-42350 | В-пуллей | 1 |
| 26 | YNM129938-42290 | В-белт | 1 |
| 27 | YNM129655-44740 | Вентилятор | 1 |
| 28 | YNM129457-44760 | Проставка | 1 |
| 29 | YNM26106-060452 | Болт M 6X 45 с покрытием | 4 |
| 30 | YNM129155-49801 | Термостат | 1 |
| 31 | YNM129150-49811 | Прокладка | 1 |
| 32 | YNM129350-49530 | Крышка | 1 |
| 33 | YNM129795-49551 | Прокладка | 1 |
| 34 | YNM26106-080222 | Болт M 8X 22 с покрытием | 2 |
| 35 | YNM171056-49120 | Пробка | 1 |
| 36 | YNM121450-42450 | Пробка | 1 |
| 37 | YNM121250-44901 | Выключатель | 1 |
| 38 | YNM129927-44900 | Датчик | 1 |
| 39 | YNM124465-44950 | Прокладка | 2 |
| 40 | YNM22190-120002 | Уплотнение шайба 12 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
