Крышка (1) — HITACHI ZX30U-5A

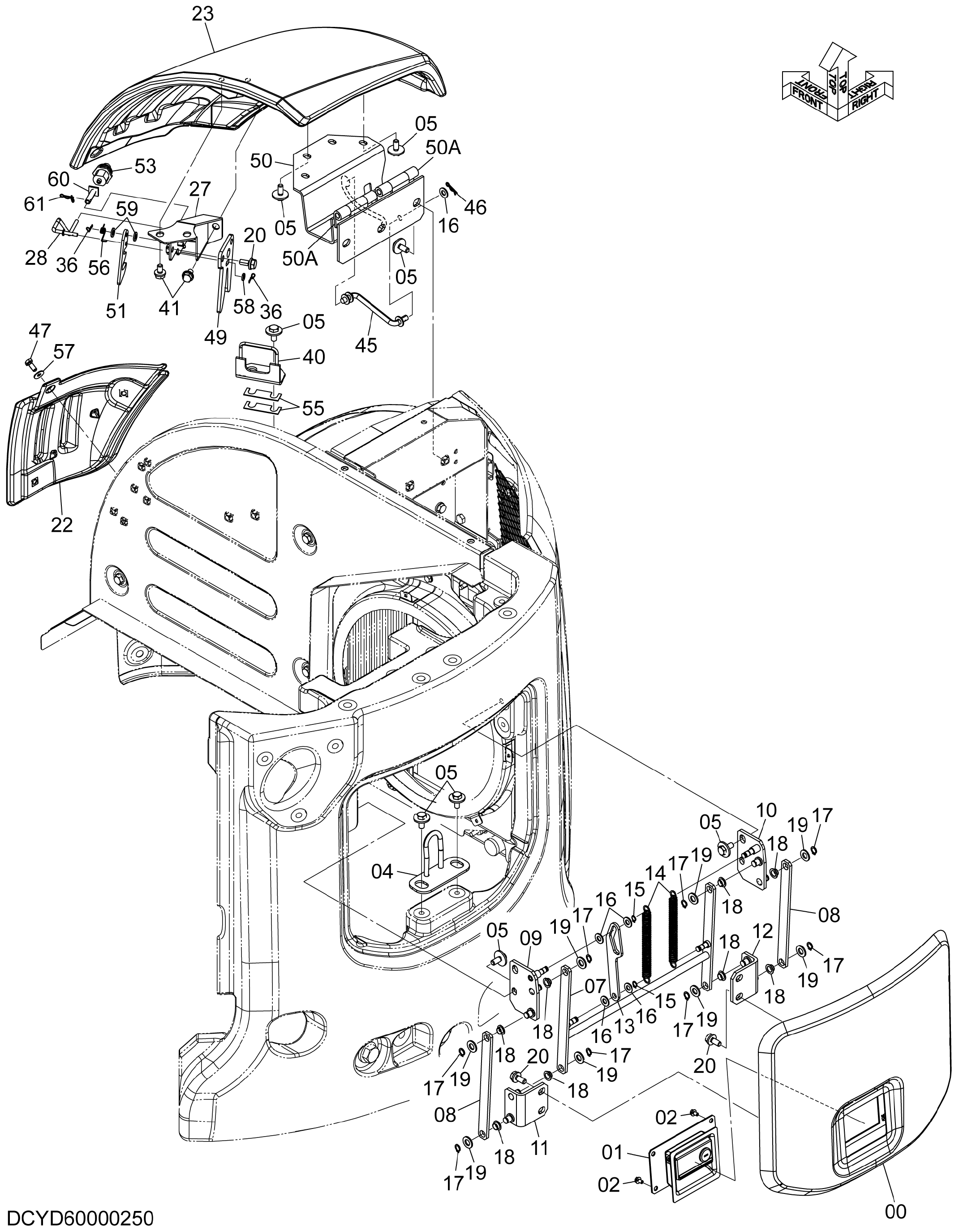

Заводская схема «Крышка (1)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YD40000401	Крышка двигатель	1
01	4714131	Раткх	1
02	J260612	Болт с шайбой	4
02A	J900612	Болт	1
02B	A590106	Плоская шайба	1
04	9764777	Защёлка	1
05	J281025	Болт с шайбой	15
05A	J901025	Болт	1
05B	4486055	Шайба	1
07	YD40000463	Тяга	1
08	YD00000879	Пластина	2
09	YD40000464	Кронштейн	1
10	YD40000465	Кронштейн	1
11	YD40000221	Кронштейн	1
12	YD40000222	Кронштейн	1
13	YD00000880	Пластина	1
14	4627388	Пружина	2
15	991334	Стопорное кольцо	2
16	A590110	Плоская шайба	5
17	991336	Стопорное кольцо	8
18	4436408	Втулка	8
19	A590112	Плоская шайба	8
20	J271025	Болт с шайбой	6
20A	J901025	Болт	1
20B	J222010	Шайба	1
22	YD00001057	Крышка	1
23	YD00001056	Крышка	1
27	YD40000525	Кронштейн	1
28	YD40000521	Шток пусх	1
36	4365839	Стопорный палец	2
40	YD40000350	Защёлка	1
41	J271020	Болт с шайбой	4
41A	J901020	Болт	1
41B	J222010	Шайба	1
45	YD40000613	Стойка	1
46	4022698	Стопорный палец	1
47	J900820	Болт	1
49	YD00003826	Направляющая	1
50	YD40001532	Петля	1
50A	YD00001046	Петля	2
51	YD00003825	Крюк	1
53	4406122	Замок	1
55	4374182	Регулировочная шайба	2
56	YD00003827	Пружина	1
57	4295657	Шайба плаин	1
58	J222006	Шайба	1
59	J222008	Шайба	2
60	YD40002015	Тяга	1
61	4402852	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
