Облицовка (2-2) — HITACHI ZX30U-5A

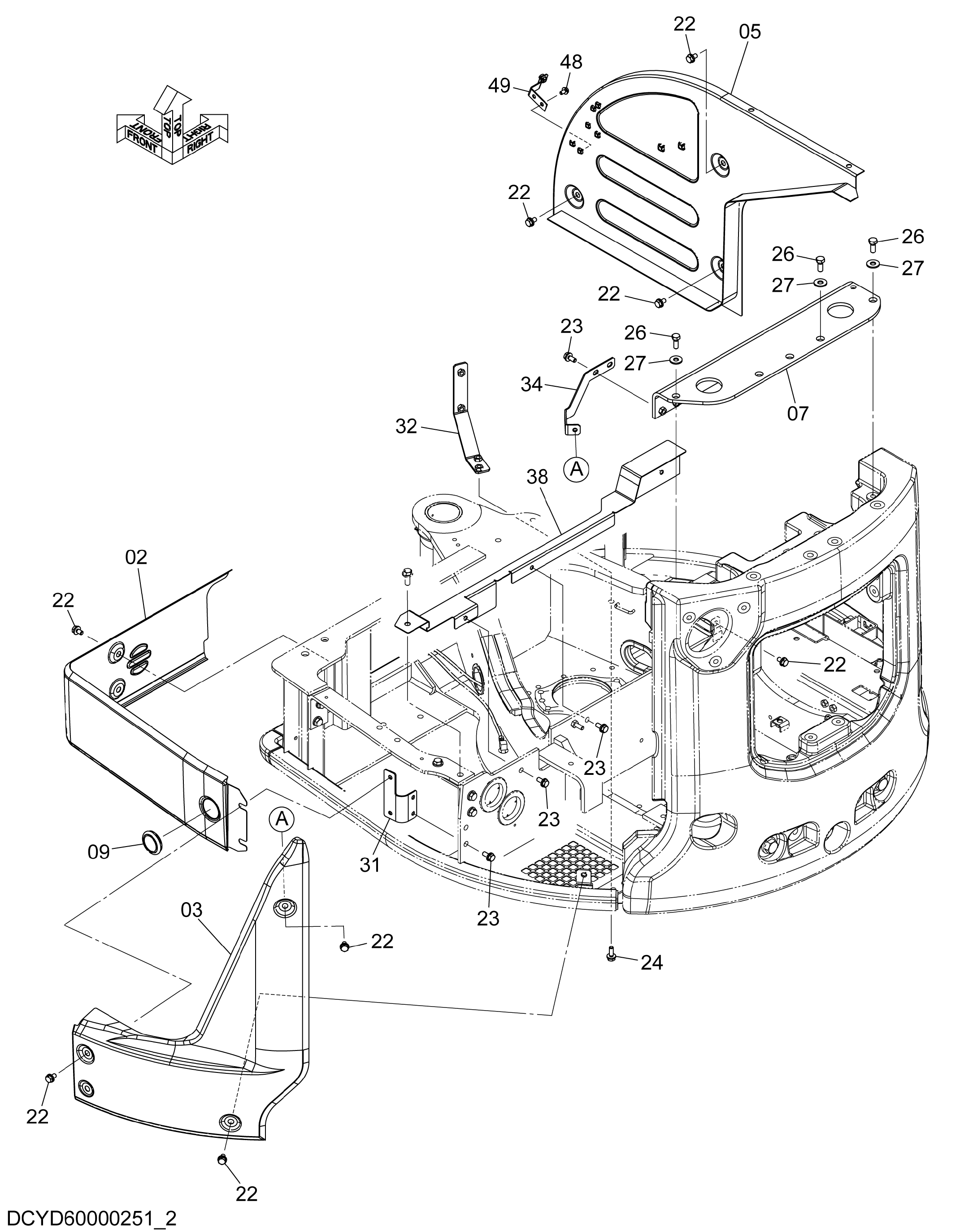

Заводская схема «Облицовка (2-2)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YD00000544 | Крышка боковой | 1 |
| 03 | YD00000877 | Крышка задний | 1 |
| 05 | YD40000467 | Крышка | 1 |
| 07 | YD40000161 | Кронштейн | 1 |
| 09 | 4665442 | Резиновая втулка | 1 |
| 22 | J271020 | Болт с шайбой | 10 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 6 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | J921230 | Болт | 5 |
| 27 | 4643705 | Шайба | 5 |
| 31 | YD40000543 | Кронштейн | 1 |
| 32 | YD40000542 | Кронштейн | 1 |
| 34 | YD40000536 | Кронштейн | 1 |
| 38 | YD40000537 | Кронштейн | 1 |
| 48 | J260816 | Болт с шайбой | 2 |
| 48A | J900816 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | YD40001637 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
