Гидравлические трубопроводы (1) — HITACHI ZX30U-5A

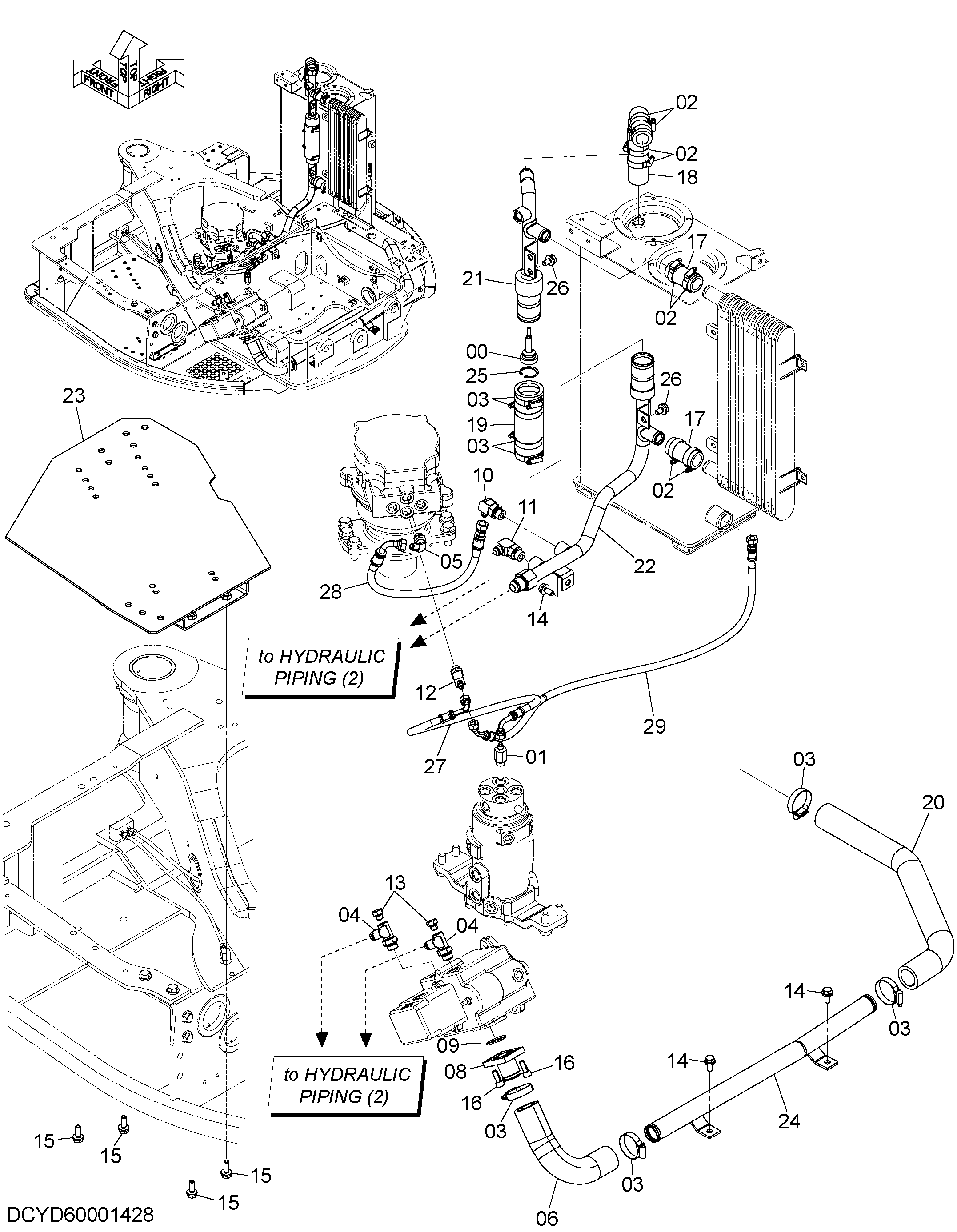

Заводская схема «Гидравлические трубопроводы (1)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255212 | Клапан | 1 |
| 01 | 4276964 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4505243 | Хомут шланга | 8 |
| 03 | 4505385 | Хомут шланга | 8 |
| 04 | 4622877 | Тройник | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4699207 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4723287 | Шланг всасывание | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | A810040 | Уплотнительное кольцо | 1 |
| 10 | A852343 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852432 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J781025 | Болт с внутренним шестигранником | 4 |
| 17 | YD00000429 | Резиновый шланг | 2 |
| 18 | YD00000873 | Резиновый шланг | 1 |
| 19 | YD00000874 | Резиновый шланг | 1 |
| 20 | YD00001542 | Шланг всасывание | 1 |
| 21 | YD40000439 | Обратная трубка | 1 |
| 22 | YD40000440 | Обратная трубка | 1 |
| 23 | YD40000443 | Кронштейн | 1 |
| 24 | YD40000744 | Всасывающая трубка | 1 |
| 25 | 446751 | Стопорное кольцо | 1 |
| 26 | J271020 | Болт с шайбой | 3 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | YD00003285 | Шланг | 1 |
| 28 | YD00003286 | Шланг | 1 |
| 29 | YD00003287 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
