Топливные трубопроводы — HITACHI ZX30U-5A

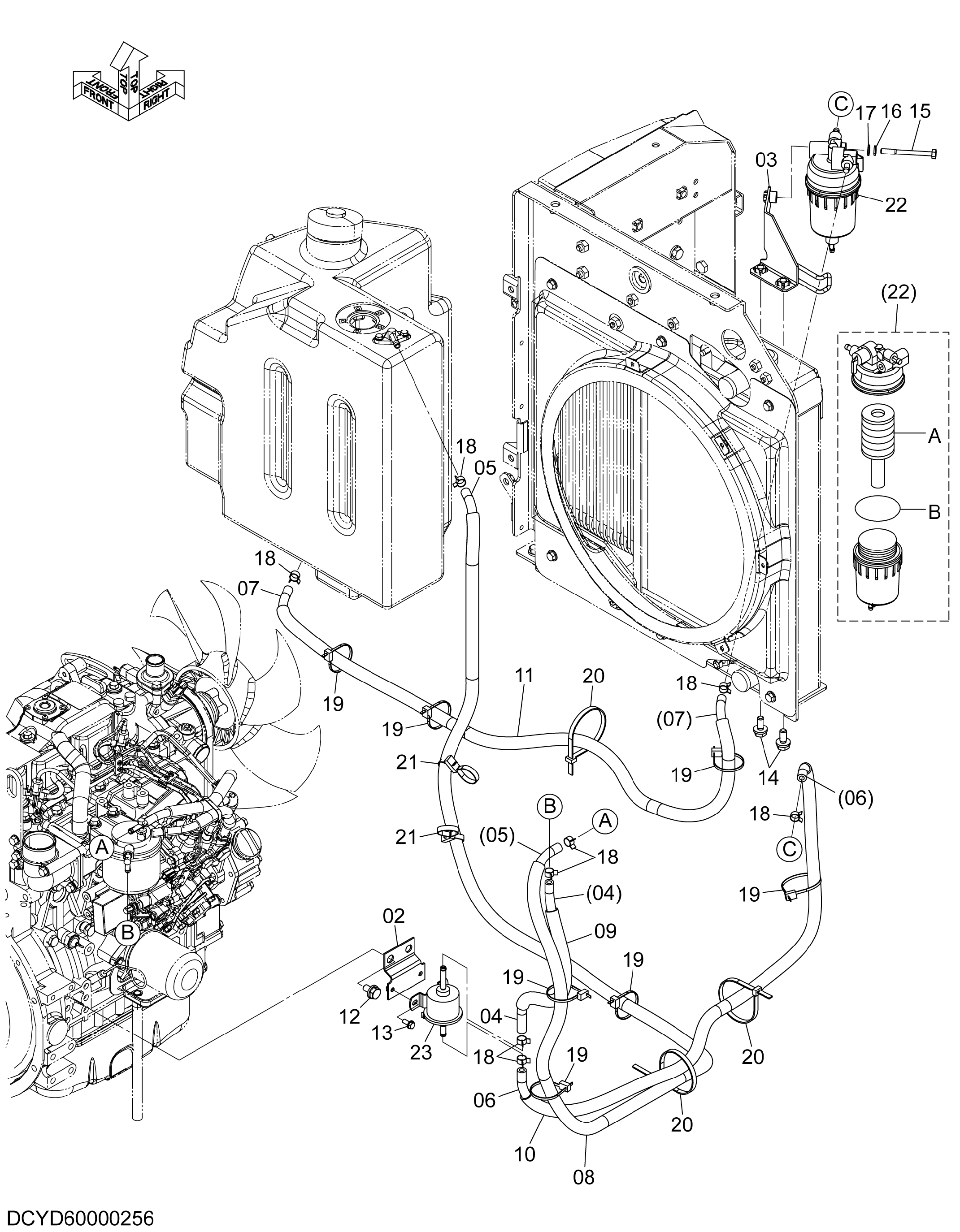

Заводская схема «Топливные трубопроводы» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YD40000477 | Кронштейн | 1 |
| 03 | YD40000833 | Кронштейн | 1 |
| 04 | 4427933 | Топливный шланг | 1 |
| 05 | 4352899 | Топливный шланг | 1 |
| 06 | 4346564 | Топливный шланг | 1 |
| 07 | 4350505 | Топливный шланг | 1 |
| 08 | 4352900 | Трубка | 1 |
| 09 | 4361954 | Трубка | 1 |
| 10 | 4346674 | Трубка | 1 |
| 11 | 4350506 | Трубка | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J260616 | Болт с шайбой | 2 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J900880 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | 4616159 | Хомут шланга | 8 |
| 19 | 4055312 | Ленточный зажим | 7 |
| 20 | 4323613 | Ленточный зажим | 3 |
| 21 | 4721547 | Ленточный зажим | 2 |
| 22 | 4679537 | Сепаратор | 1 |
| 22A | YD00003495 | Фильтрующий элемент | 1 |
| 22B | A810075 | Уплотнительное кольцо | 1 |
| 23 | 4626347 | Насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
