Клапан трубопроводы (1)(ML кран) — HITACHI ZX30U-5A

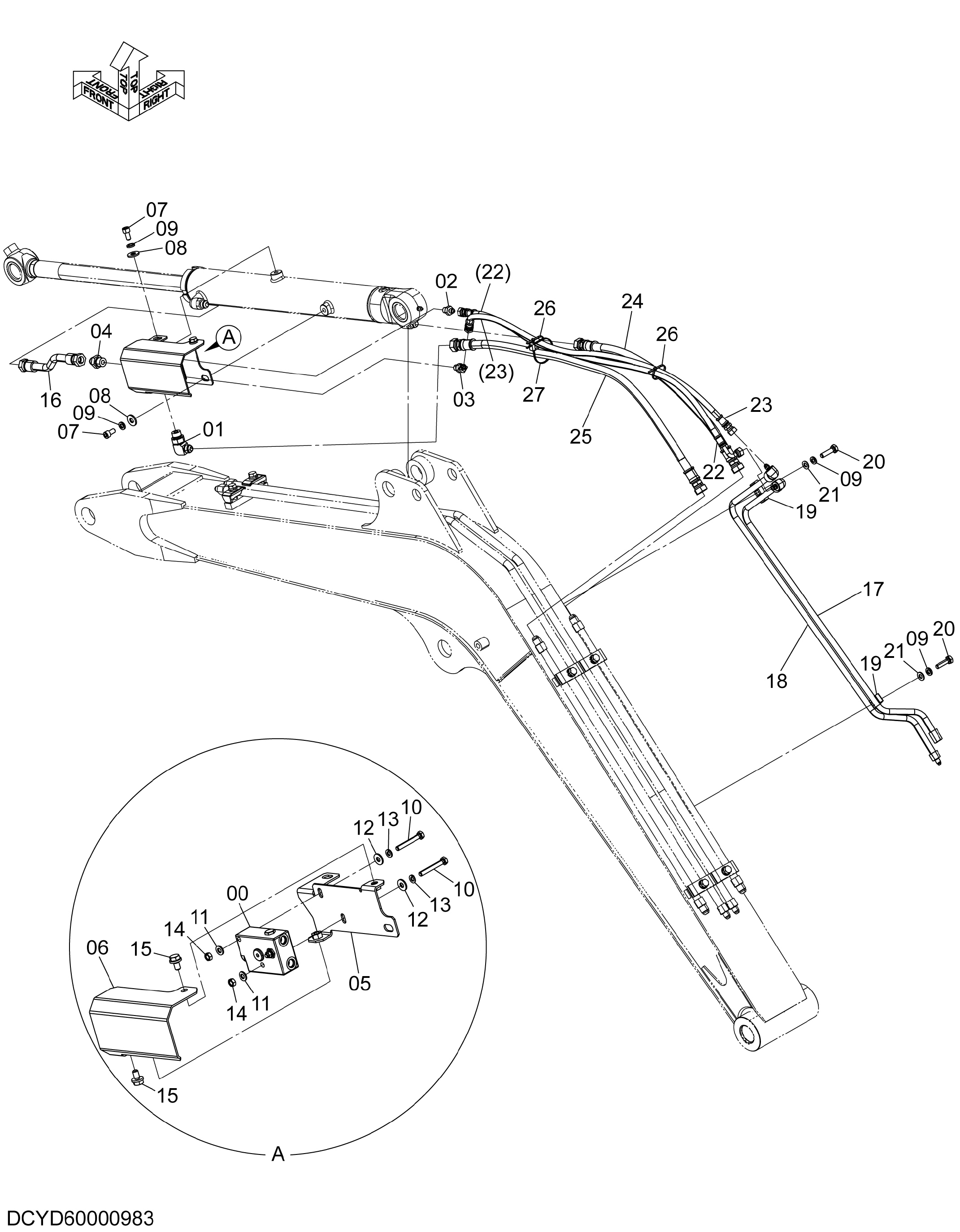

Заводская схема «Клапан трубопроводы (1)(ML кран)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00000707 | Удерживающий клапан | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852222 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | YD40001242 | Кронштейн | 1 |
| 06 | YD00002786 | Крышка | 1 |
| 07 | J781020 | Болт с внутренним шестигранником | 2 |
| 08 | 4198835 | Шайба | 2 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J900860 | Болт | 2 |
| 11 | J222008 | Шайба | 2 |
| 12 | 4343991 | Шайба | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | J950008 | Гайка | 2 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | YD40001243 | Трубка | 1 |
| 17 | YD40001244 | Трубка | 1 |
| 18 | 8097936 | Трубка | 1 |
| 19 | 4633950 | Хомут трубки | 2 |
| 20 | J901040 | Болт | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 22 | YD00004685 | Шланг | 1 |
| 23 | 4664248 | Шланг | 1 |
| 24 | 4696441 | Шланг | 1 |
| 25 | 4702210 | Шланг | 1 |
| 26 | 4326365 | Ленточный зажим | 2 |
| 27 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
