Отопитель детали (навес) — HITACHI ZX30U-5A

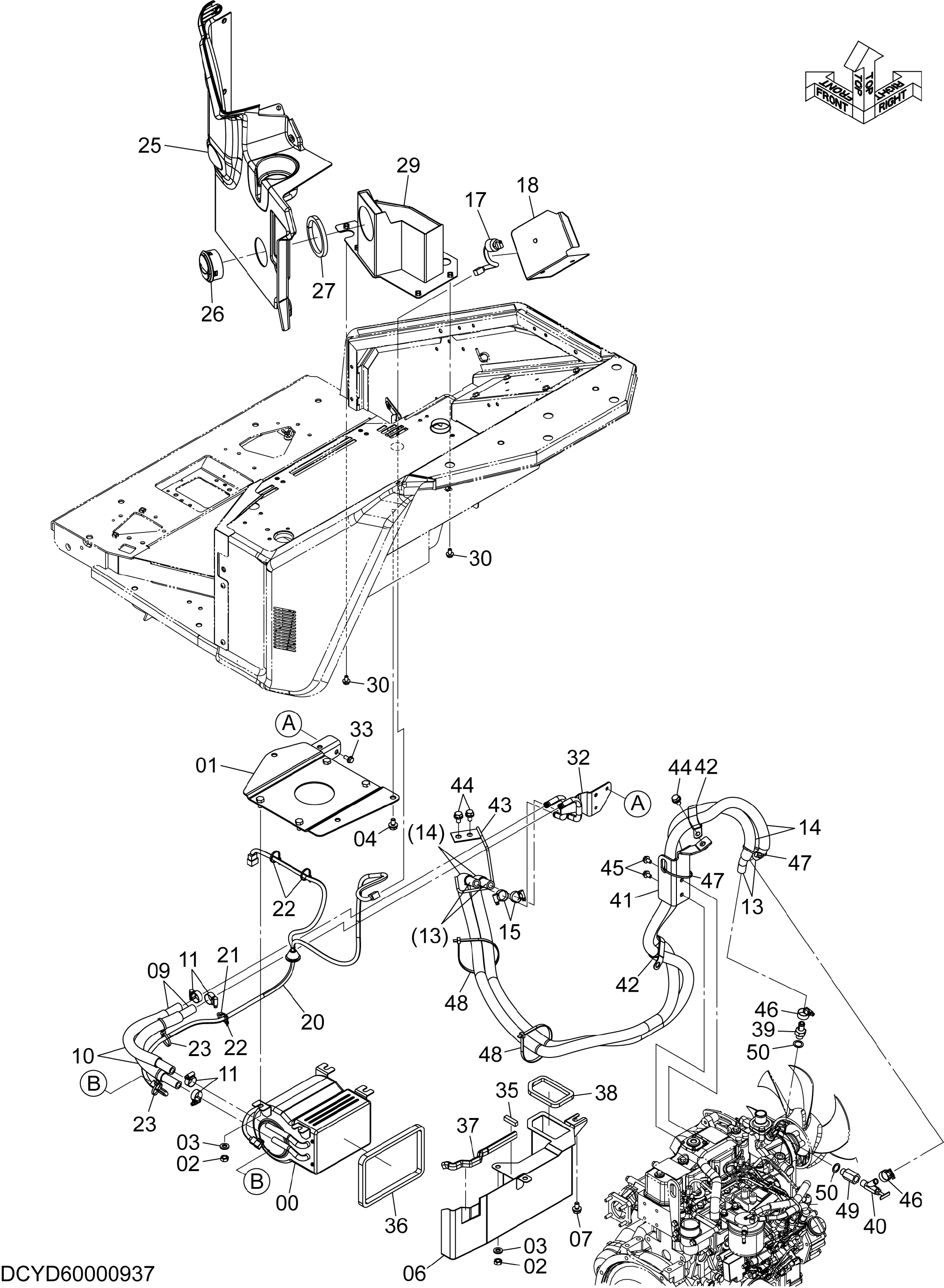

Заводская схема «Отопитель детали (навес)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464959 | Отопитель | 1 |
| 01 | YD40002289 | Кронштейн | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | J271020 | Болт с шайбой | 3 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | YD40002291 | Воздуховод отопитель | 1 |
| 07 | J271020 | Болт с шайбой | 1 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4489363 | Водяной шланг | 2 |
| 10 | 4329451 | Трубка | 2 |
| 11 | 4514699 | Хомут шланга | 4 |
| 13 | 4317723 | Водяной шланг | 2 |
| 14 | 4317724 | Трубка | 2 |
| 15 | 4514699 | Хомут шланга | 2 |
| 17 | 4294504 | Выключатель отопитель | 1 |
| 18 | YD00000126 | Кронштейн | 1 |
| 20 | YD00000065 | Жгут проводов | 1 |
| 21 | 4665161 | Базовый | 1 |
| 22 | 4326365 | Ленточный зажим | 3 |
| 23 | 4371049 | Ленточный зажим | 2 |
| 25 | YD00000108 | Крышка | 1 |
| 26 | YA00003014 | Лоувер | 1 |
| 27 | YD00002130 | Резиновое уплотнение | 1 |
| 29 | YD40002293 | Воздуховод отопитель | 1 |
| 30 | J260816 | Болт с шайбой | 5 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 32 | YD40002294 | Кронштейн | 1 |
| 33 | J260820 | Болт с шайбой | 2 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | YD00000062 | Резиновое уплотнение | 1 |
| 36 | YD00000063 | Резиновое уплотнение | 1 |
| 37 | YD00002128 | Резиновое уплотнение | 1 |
| 38 | YD00003773 | Резиновое уплотнение | 1 |
| 39 | YD00005171 | Адаптер | 1 |
| 40 | 4508050 | Кран | 1 |
| 41 | YD40000554 | Кронштейн | 1 |
| 42 | 4295017 | Зажим | 2 |
| 43 | YD40000453 | Направляющая | 1 |
| 44 | J271020 | Болт с шайбой | 3 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J260816 | Болт с шайбой | 2 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4514699 | Хомут шланга | 2 |
| 47 | 4055312 | Ленточный зажим | 2 |
| 48 | 4323613 | Ленточный зажим | 2 |
| 49 | YD00005170 | Переходник S | 1 |
| 50 | YD00005172 | Прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
