Топливный топливный насос высокого давления — HITACHI ZX30U-5A

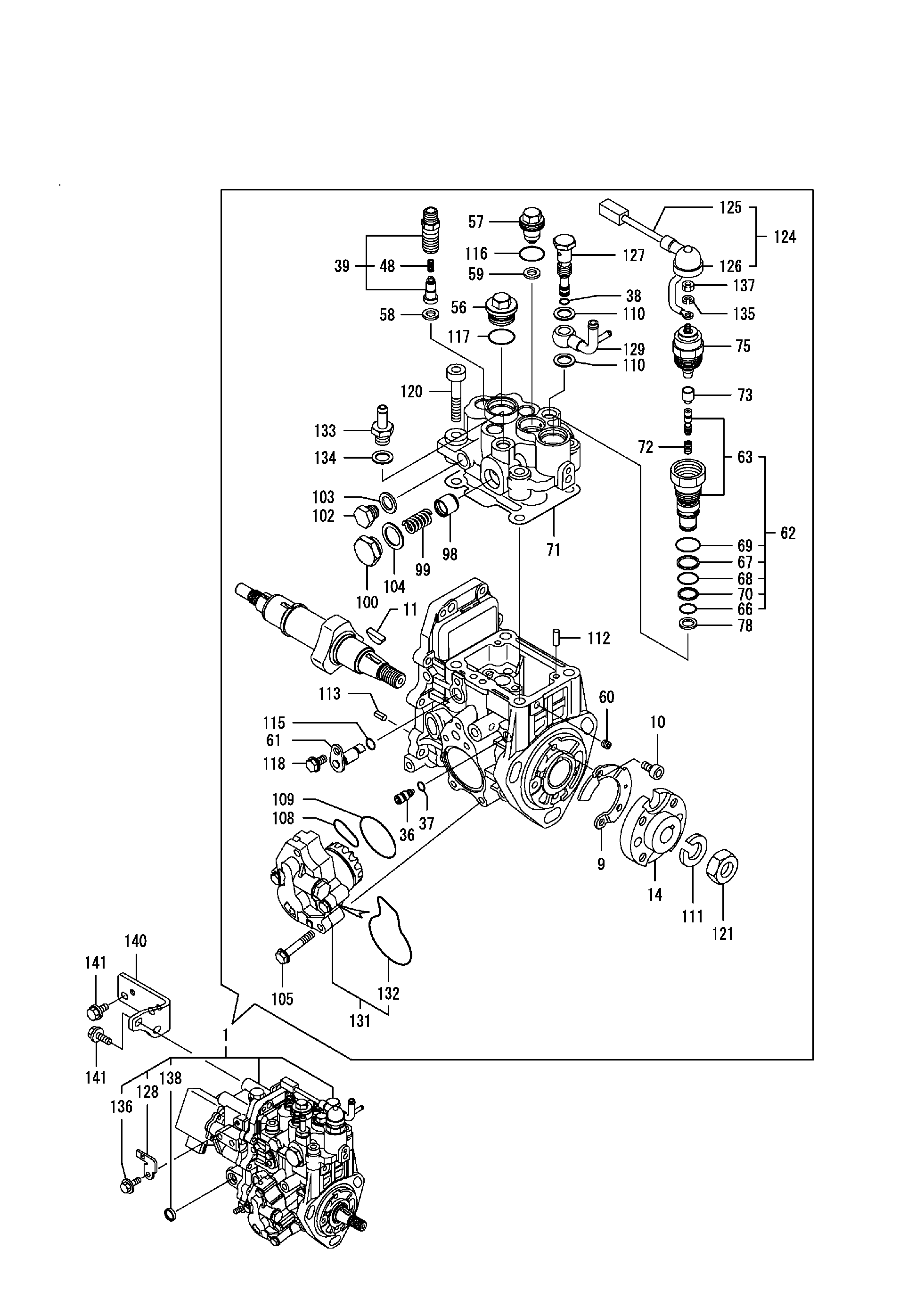

Заводская схема «Топливный топливный насос высокого давления» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM729237-51360 | FIE в сборе | 1 |
| 9 | YNM129008-51900 | Крышка | 1 |
| 10 | YNM129008-51920 | Болт | 2 |
| 11 | YNM119802-51090 | Шпонка | 1 |
| 14 | YNM158552-51151 | Фланец | 1 |
| 36 | YNM158600-51270 | Ограничитель | 1 |
| 37 | YNM158563-51281 | Уплотнительное кольцо | 1 |
| 38 | YNM158563-51281 | Уплотнительное кольцо | 1 |
| 39 | YNM129008-51390 | Клапан в сборе | 3 |
| 48 | YNM158563-51330 | Пружина | 3 |
| 56 | YNM158601-51550 | Пробка | 1 |
| 57 | YNM119802-51560 | Пробка | 1 |
| 58 | YNM158552-51571 | Прокладка | 3 |
| 59 | YNM158552-51571 | Прокладка | 1 |
| 60 | YNM158557-51570 | Пробка | 1 |
| 61 | YNM158552-51580 | Лифтер | 1 |
| 62 | YNM129657-51590 | Таймер комплект | 1 |
| 63 | YNM129657-51600 | Таймер в сборе | 1 |
| 66 | YNM158553-51670 | Уплотнительное кольцо | 1 |
| 67 | YNM119802-51680 | Кольцо | 1 |
| 68 | YNM119802-51690 | Уплотнительное кольцо | 1 |
| 69 | YNM24356-190200 | PACKING, 19020 | 1 |
| 70 | YNM24372-000150 | Кольцо, баккуп T2 P 15 | 1 |
| 71 | YNM158552-51600 | Прокладка | 1 |
| 72 | YNM119852-51630 | Пружина | 1 |
| 73 | YNM119852-51640 | Колпачок | 1 |
| 75 | YNM119852-51650 | Клапан в сборе | 1 |
| 78 | YNM158553-51680 | Прокладка | 1 |
| 98 | YNM158601-51770 | Поршень | 1 |
| 99 | YNM158552-51781 | Пружина | 1 |
| 100 | YNM158601-51790 | Пробка | 1 |
| 102 | YNM158553-51930 | Пробка | 1 |
| 103 | YNM22190-120002 | Уплотнение шайба 12 | 1 |
| 104 | YNM22190-180002 | Шайба, 18 | 1 |
| 105 | YNM158553-51770 | Болт | 4 |
| 108 | YNM158552-52311 | Уплотнительное кольцо | 1 |
| 109 | YNM158552-52400 | Уплотнительное кольцо | 1 |
| 110 | YNM22190-120002 | Уплотнение шайба 12 | 2 |
| 111 | YNM22217-140000 | Пружина шайба 14 | 1 |
| 112 | YNM22312-050140 | Параллел палец 5X14 | 2 |
| 113 | YNM22351-050010 | Пружина палец 5X10 | 2 |
| 115 | YNM24311-000070 | Уплотнительное кольцо 1A P-7.0 | 1 |
| 116 | YNM24356-190180 | Уплотнительное кольцо 4D 19018 | 1 |
| 117 | YNM24356-190200 | PACKING, 19020 | 1 |
| 118 | YNM26106-060102 | Болт 6X 10 с покрытием | 1 |
| 120 | YNM26450-080452 | Болт M 8X 45 | 4 |
| 121 | YNM26776-140002 | Блокировка гайка M14 с покрытием | 1 |
| 124 | YNM129927-51650 | Жгут проводов в сборе | 1 |
| 125 | YNM129927-51660 | Жгут проводов, провод | 1 |
| 126 | YNM129263-77941 | Колпачок | 1 |
| 127 | YNM158601-51650 | Соединение | 1 |
| 128 | YNM129927-51670 | Кронштейн | 1 |
| 129 | YNM158552-51670 | Соединение | 1 |
| 131 | YNM158552-52100 | Насос в сборе | 1 |
| 132 | YNM158552-52500 | Уплотнительное кольцо | 1 |
| 133 | YNM119934-59910 | Соединение | 1 |
| 134 | YNM22190-120002 | Уплотнение шайба 12 | 1 |
| 135 | YNM22217-050000 | SPRING WASHER 5 | 1 |
| 136 | YNM26106-060142 | Болт M 6X 14 с покрытием | 1 |
| 137 | YNM26716-050002 | Гайка, M5 | 1 |
| 138 | YNM27241-160000 | Пробка, 16 | 1 |
| 140 | YNM129263-51251 | Фиксатор | 1 |
| 141 | YNM26106-080162 | Болт M 8X 16 с покрытием | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
