Топливный бак — HITACHI ZX30U-5A

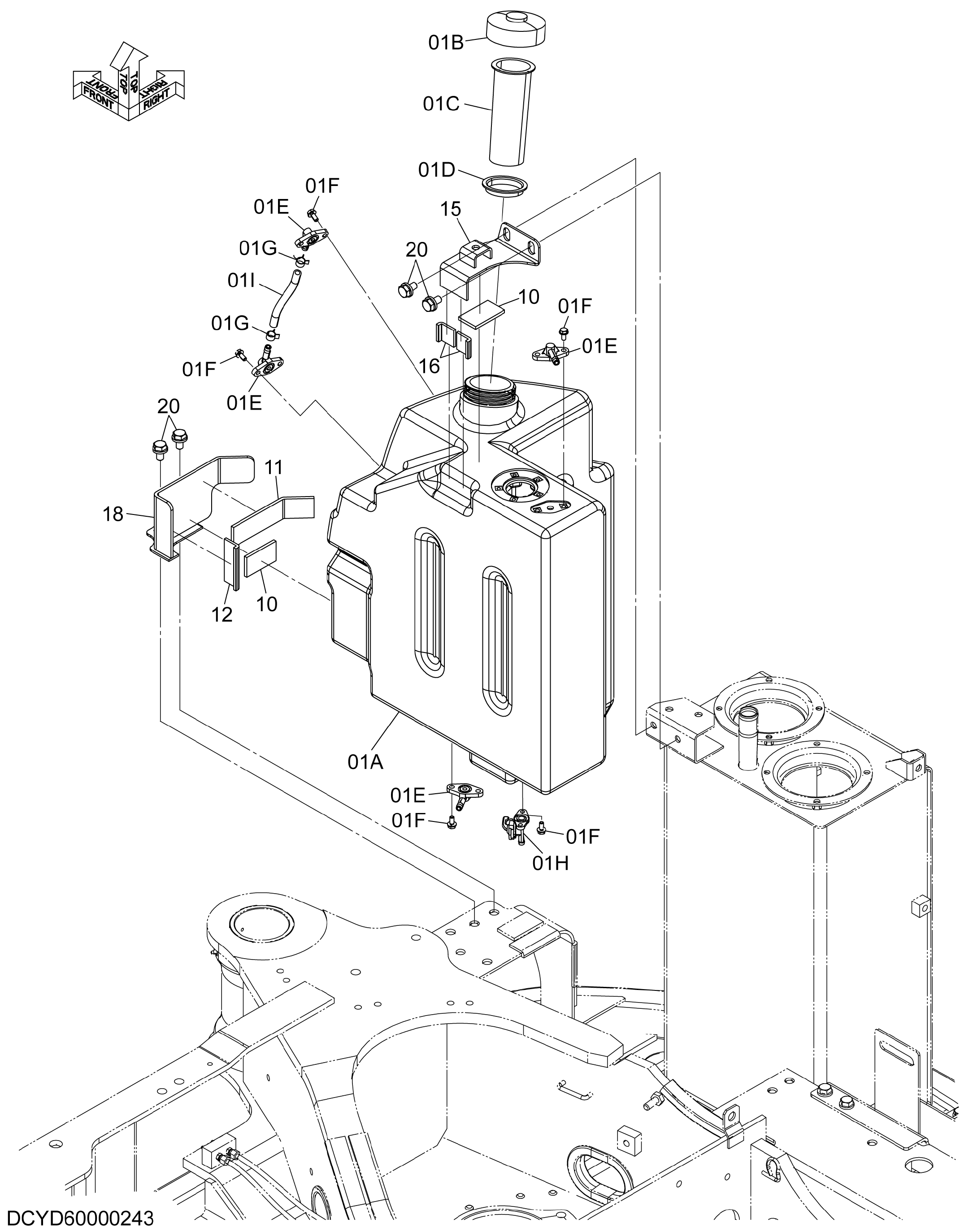

Заводская схема «Топливный бак» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-I | YD00003708 | Топливный бак | 1 |
| 01A | YD00000611 | Топливный бак | 1 |
| 01B | 4442447 | Колпачок | 1 |
| 01C | 4442449 | Фильтр | 1 |
| 01D | 4630447 | Манжета | 1 |
| 01E | 4608249 | Соединение | 4 |
| 01F | J260614 | Болт с шайбой | 10 |
| 01F1 | J900614 | Болт | 1 |
| 01F2 | A590106 | Плоская шайба | 1 |
| 01G | 4351486 | Хомут шланга | 2 |
| 01H | 4358947 | Кран | 1 |
| 01I | 4396492 | Топливный шланг | 1 |
| 10 | YD00000779 | Резиновая прокладка | 2 |
| 11 | YD00000780 | Резиновая прокладка | 1 |
| 12 | YD00000781 | Резиновая прокладка | 1 |
| 15 | YD40000416 | Кронштейн | 1 |
| 16 | YD00000782 | Резиновая подушка | 2 |
| 18 | YD40000417 | Кронштейн | 1 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
