4Ходовой многофункциональный трубопроводы — HITACHI ZX30U-5A

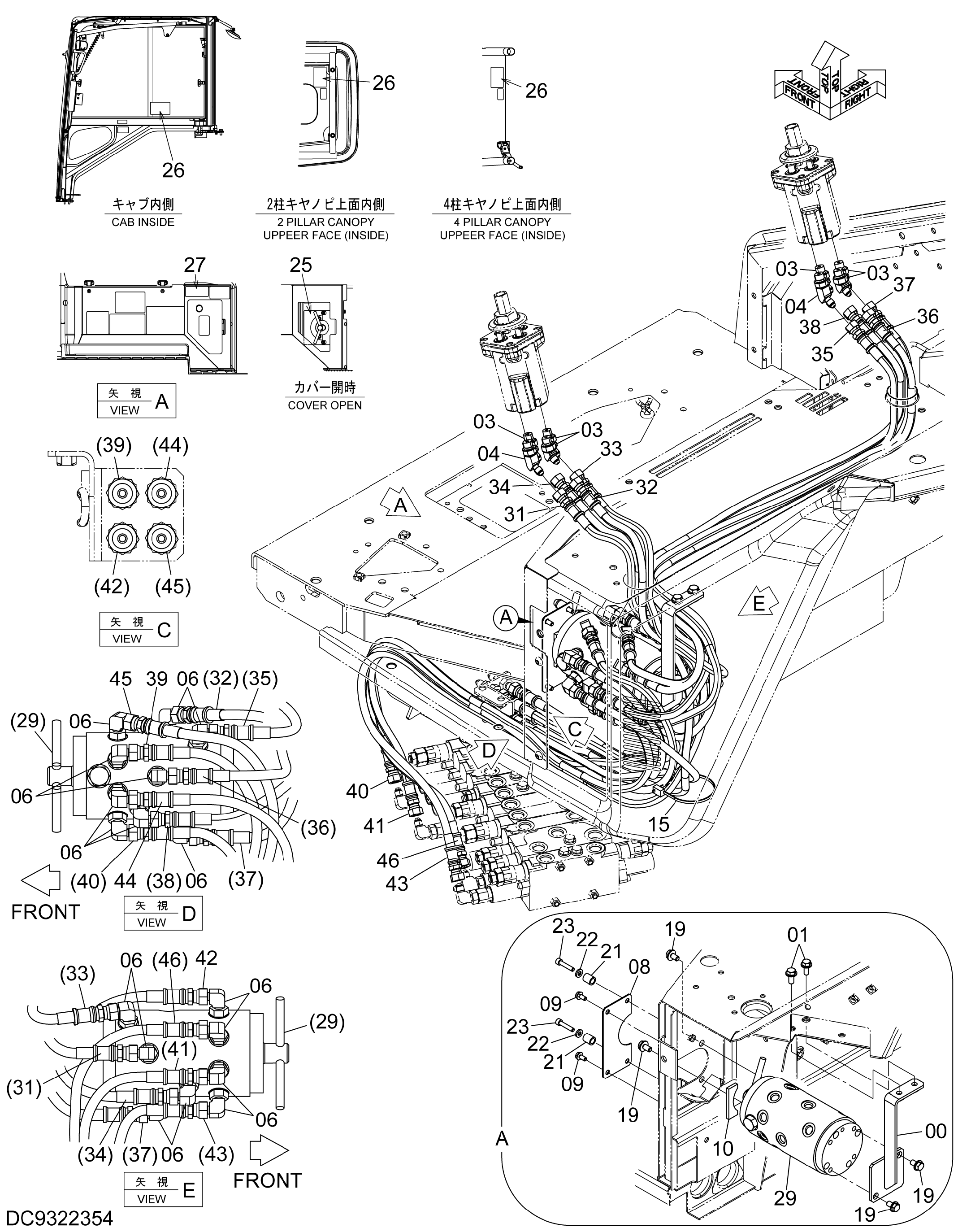

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123723 | Кронштейн | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | A852222 | Угловой штуцер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4636326 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 16 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4720663 | Крышка | 1 |
| 09 | J260614 | Болт с шайбой | 2 |
| 09A | J900614 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4720664 | Резиновая прокладка | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 19 | J260816 | Болт с шайбой | 4 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 4277425 | Проставка | 2 |
| 22 | J222006 | Шайба | 2 |
| 23 | J780630 | Болт с внутренним шестигранником | 2 |
| 25 | YD00003752 | Информационная табличка | 1 |
| 26 | 3103973 | Информационная табличка | 1 |
| 27 | 4709387 | Информационная табличка | 1 |
| 29 | 4617488 | Клапан поворотный | 1 |
| 31 | 4354489 | Шланг | 1 |
| 32 | YD00004614 | Шланг | 1 |
| 33 | 4664075 | Шланг | 1 |
| 34 | YD00004853 | Шланг | 1 |
| 35 | 4354034 | Шланг | 1 |
| 36 | 4347354 | Шланг | 1 |
| 37 | 4348266 | Шланг | 1 |
| 38 | 4313093 | Шланг | 1 |
| 39 | YD60002680 | В сборе шланг | 1 |
| 39A | 4702957 | Шланг | 1 |
| 40 | YD60002681 | В сборе шланг | 1 |
| 40A | 4269802 | Шланг | 1 |
| 41 | YD60002682 | В сборе шланг | 1 |
| 41A | 4705860 | Шланг | 1 |
| 42 | YD60002683 | В сборе шланг | 1 |
| 42A | 4709825 | Шланг | 1 |
| 43 | YD60002684 | В сборе шланг | 1 |
| 43A | 4706969 | Шланг | 1 |
| 44 | YD60002685 | В сборе шланг | 1 |
| 44A | 4702957 | Шланг | 1 |
| 45 | YD60002686 | В сборе шланг | 1 |
| 45A | 4709825 | Шланг | 1 |
| 46 | YD60002687 | В сборе шланг | 1 |
| 46A | 4625307 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
