Консоль (правый) — HITACHI ZX30U-5A

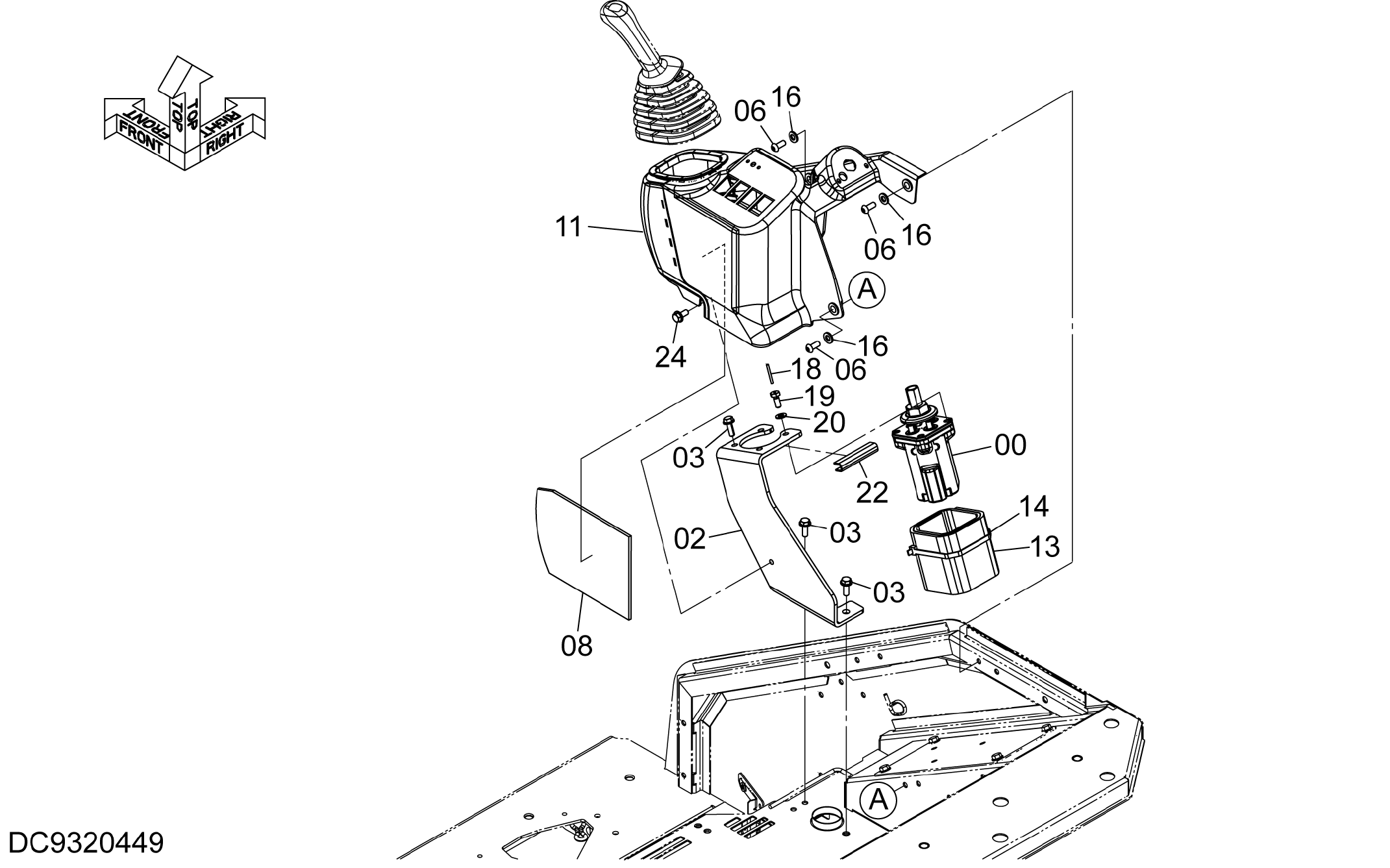

Заводская схема «Консоль (правый)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681778 | Пилотный клапан | 1 |
| 02 | YD00005080 | Кронштейн | 1 |
| 03 | J260825 | Болт с шайбой | 6 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | 4627504 | Винт | 4 |
| 08 | YD00000825 | Изолятор | 1 |
| 11 | YD00000939 | Крышка | 1 |
| 13 | 4629329 | Стекловата | 1 |
| 14 | 4323613 | Ленточный зажим | 1 |
| 16 | J222008 | Шайба | 4 |
| 18 | 4144011 | Пружинный штифт | 1 |
| 19 | 4609956 | Болт | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 22 | 4431046 | Амортизатор | 1 |
| 24 | J260820 | Болт с шайбой | 1 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
