Рукоять детали (1.52m) — HITACHI ZX30U-5A

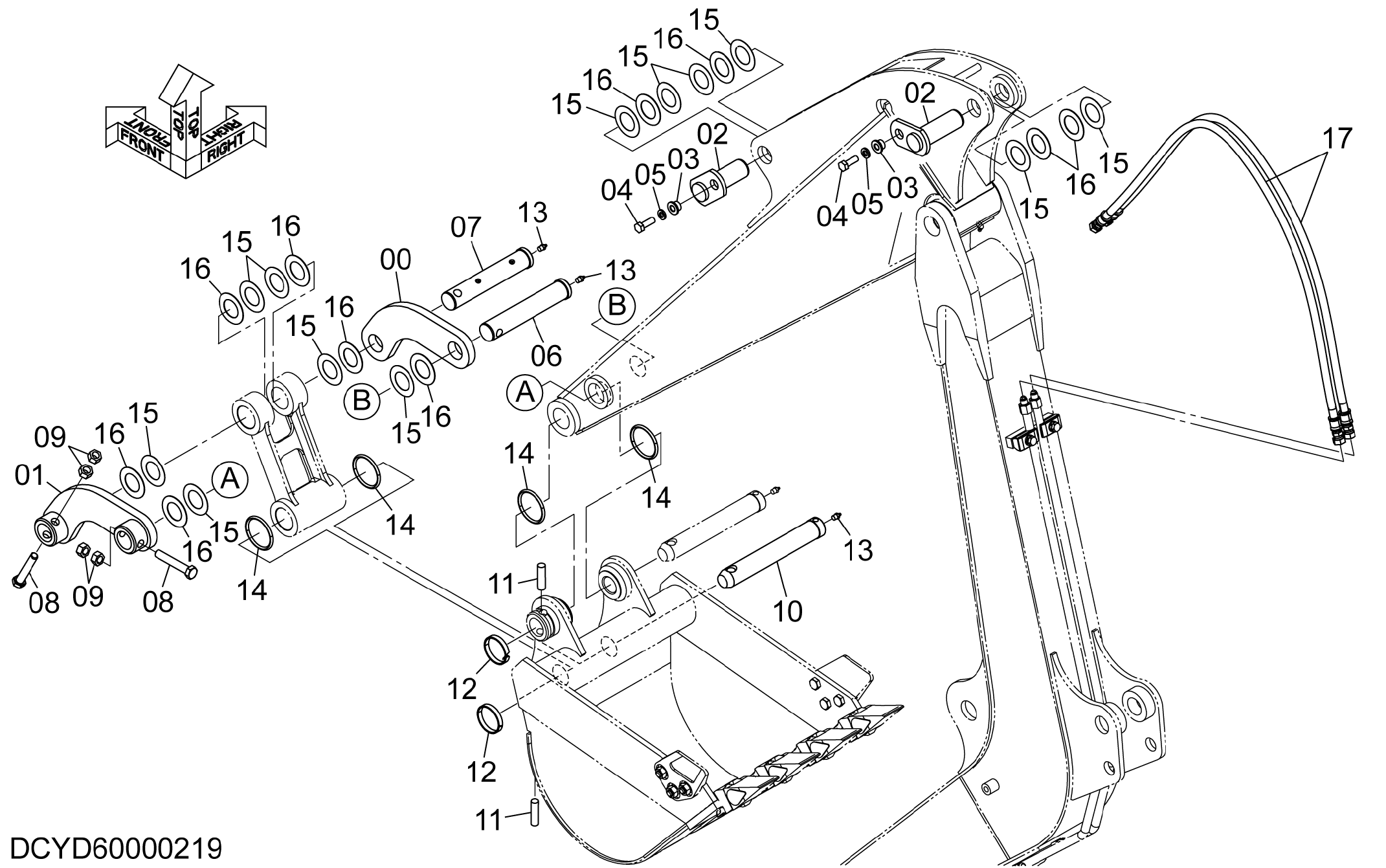

Заводская схема «Рукоять детали (1.52m)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4695283 | Тяга | 1 |
| 01 | 8116591 | Тяга | 1 |
| 02 | YD40000255 | Палец | 2 |
| 03 | 4339354 | Втулка | 2 |
| 04 | J901235 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | YD00000640 | Палец | 1 |
| 07 | YD00000641 | Палец | 1 |
| 08 | 4633023 | Стопорный палец | 2 |
| 09 | J950016 | Гайка | 4 |
| 10 | YD00000642 | Палец | 1 |
| 11 | 4244708 | Палец | 2 |
| 12 | 4351621 | Кольцо | 2 |
| 13 | J75481 | Пресс-маслёнка | 3 |
| 14 | 4275533 | Уплотнительное кольцо | 4 |
| 15 | 4367635 | Регулировочная шайба | 12 |
| 16 | 4367637 | Регулировочная шайба | 10 |
| 17 | 4634908 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
