Пилотные гидролинии (3) — HITACHI ZX30U-5A

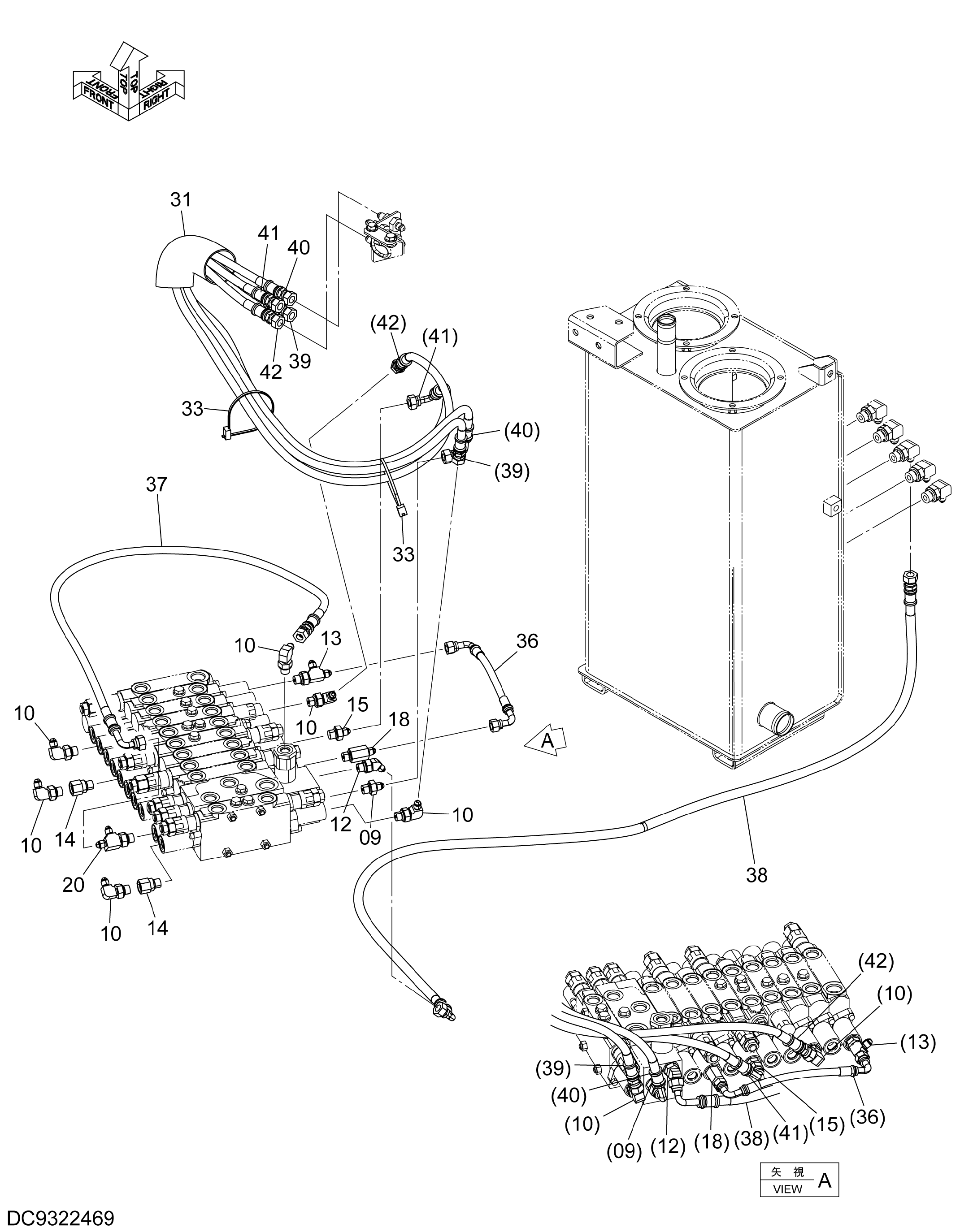

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4462701 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4299126 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4270517 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | YD00003644 | Орифике TEE | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4376631 | Защитный кожух | 1 |
| 33 | 4055312 | Ленточный зажим | 2 |
| 36 | YD00003294 | Пластиковый шланг | 1 |
| 37 | 4638581 | Шланг | 1 |
| 38 | YD00003321 | Шланг | 1 |
| 39 | YD00003297 | Шланг | 1 |
| 40 | YD00003298 | Шланг | 1 |
| 41 | YD00003299 | Шланг | 1 |
| 42 | YD00003300 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
