Дверь — HITACHI ZX30U-5A

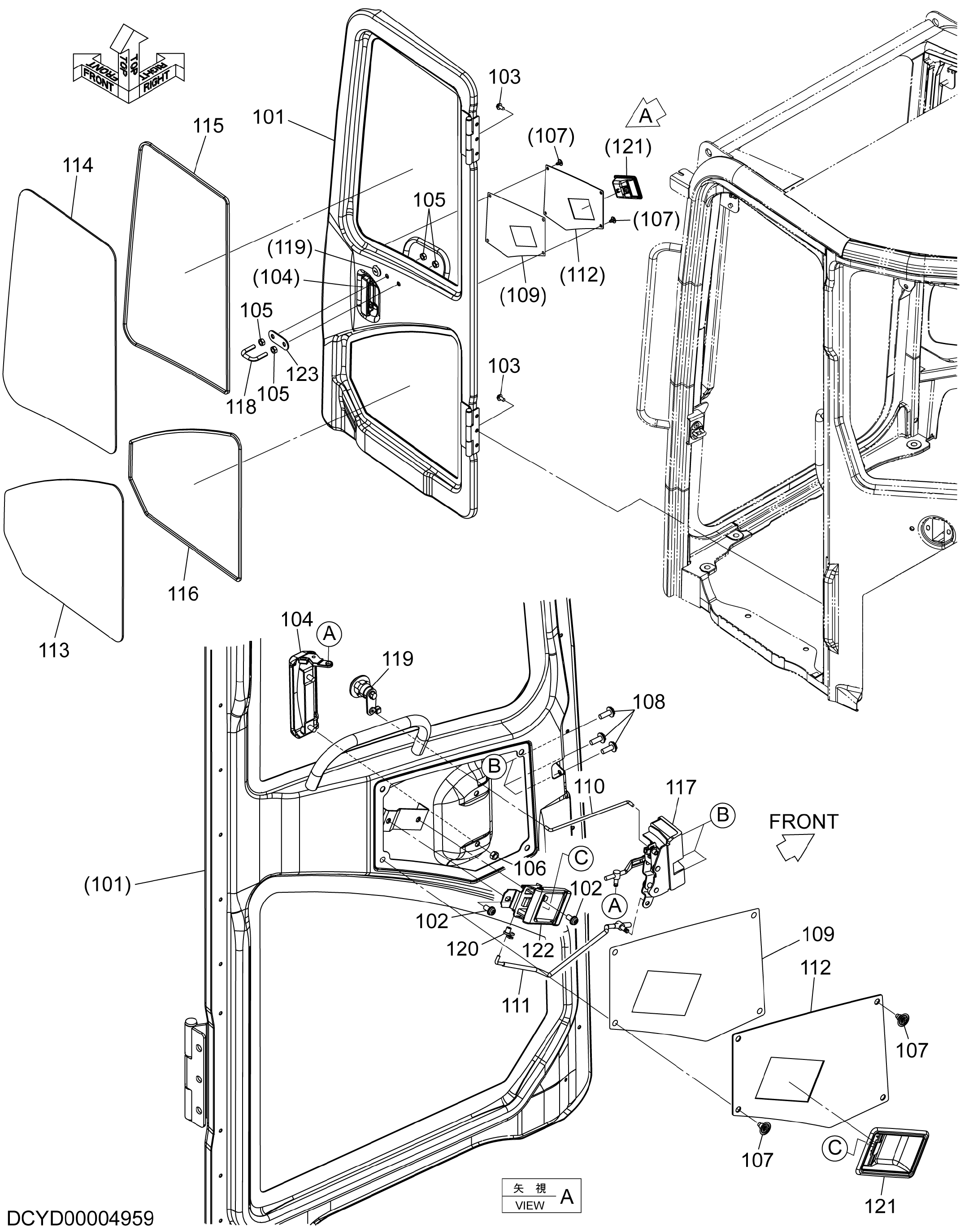

Заводская схема «Дверь» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00004959 | Дверь | 1 | |
| 102 | 4436214 | Винт | 2 |
| 103 | 4424770 | Болт | 6 |
| 104 | YD00005387 | Рукоятка | 1 |
| 105 | YD00005513 | Гайка | 4 |
| 106 | 4424761 | Гайка | 2 |
| 107 | 4680259 | Заклёпка | 4 |
| 108 | 4380970 | Болт | 3 |
| 109 | YD00005390 | Уплотнение | 1 |
| 110 | YD00005388 | Шток | 1 |
| 111 | 4642339 | Шток | 1 |
| 112 | YD00005389 | Пластина | 1 |
| 113 | YD00004962 | Стекло | 1 |
| 114 | YD00004960 | Стекло | 1 |
| 115 | YD00004961 | Уплотнительная окантовка | 1 |
| 116 | YD00004963 | Уплотнительная окантовка | 1 |
| 117 | 4646484 | Защёлка | 1 |
| 118 | YD00005385 | Ответная планка | 1 |
| 119 | 4628484 | Замок двери | 1 |
| 120 | 4436362 | Палец | 1 |
| 121 | 4348017 | Крышка | 1 |
| 122 | 4348016 | Рукоятка | 1 |
| 123 | YD00005386 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
