Пол крепление — HITACHI ZX30U-5A

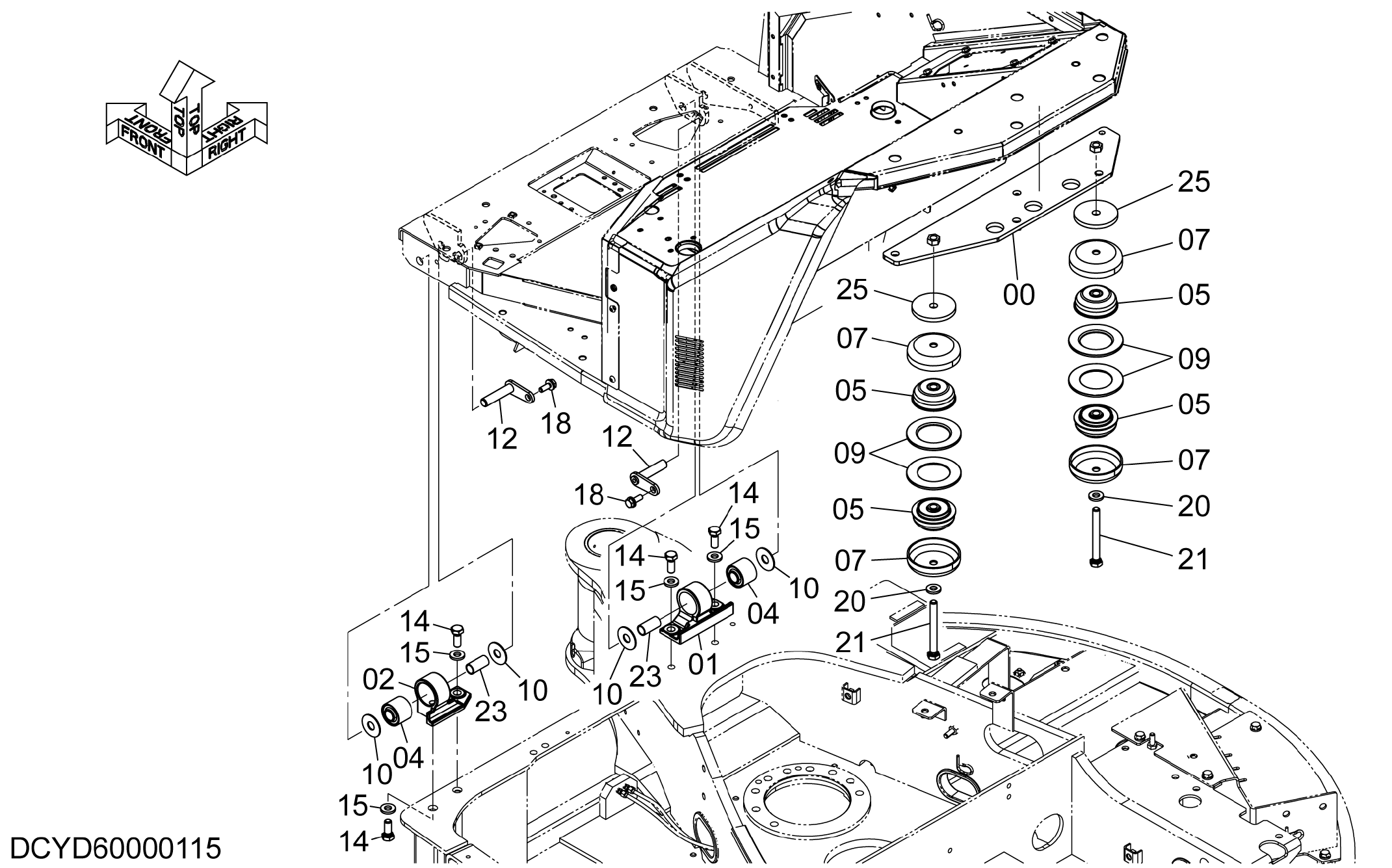

Заводская схема «Пол крепление» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000160 | Кронштейн | 1 |
| 01 | YD00003125 | Кронштейн | 1 |
| 02 | YD00003645 | Кронштейн | 1 |
| 04 | 4609625 | Резиновая прокладка | 2 |
| 05 | YD00003686 | Крепление | 4 |
| 07 | 4668875 | Ограничитель | 4 |
| 09 | YD00000338 | Шайба | 4 |
| 10 | 4609414 | Шайба | 4 |
| 12 | 9768737 | Палец | 2 |
| 14 | J901435 | Болт | 4 |
| 15 | J222014 | Шайба | 4 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J222014 | Шайба | 2 |
| 21 | J921406 | Болт | 2 |
| 23 | 4628776 | Втулка | 2 |
| 25 | YD00002837 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
