Электрооборудование (1-2) — HITACHI ZX30U-5A

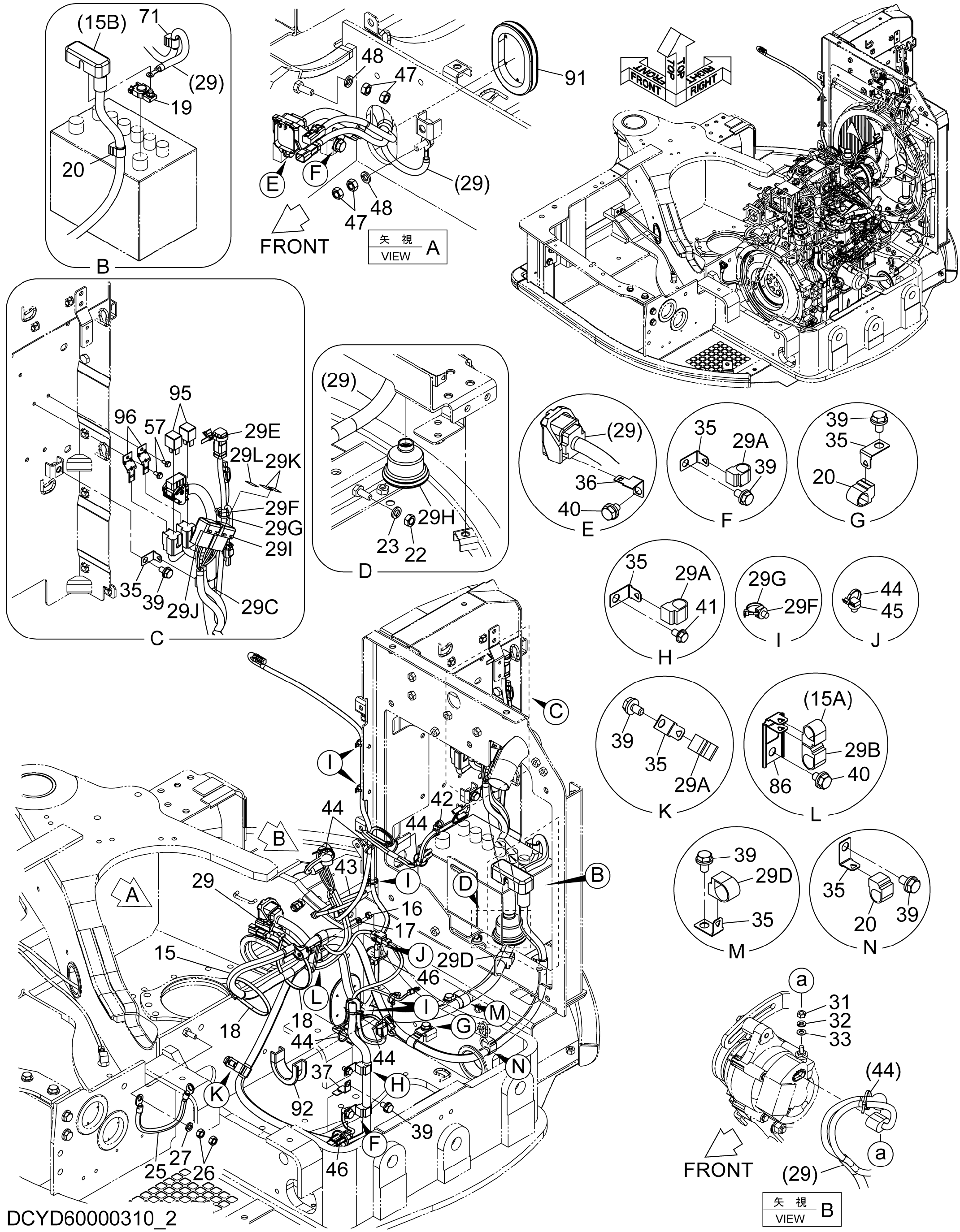

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | YD00000870 | Трос аккумулятор | 1 |
| 15A | 4686459 | Хомут | 1 |
| 15B | YD00000885 | Колпачок | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | 4323613 | Ленточный зажим | 2 |
| 19 | 4673311 | Клемма | 1 |
| 20 | 4686459 | Хомут | 3 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | 4709990 | Трос | 1 |
| 26 | J950010 | Гайка | 2 |
| 27 | A590910 | Пружинная шайба | 1 |
| 29 | YD00000837 | Жгут проводов | 1 |
| 29A | 4686459 | Хомут | 4 |
| 29B | 4686460 | Хомут | 1 |
| 29C | 4686461 | Хомут | 1 |
| 29D | YD00000710 | Хомут | 2 |
| 29E | 4254600 | Зажим | 1 |
| 29F | 4665161 | Базовый | 6 |
| 29G | 4326365 | Ленточный зажим | 6 |
| 29H | 4339645 | Резиновая втулка | 1 |
| 29I | 4670088 | Предохранитель | 2 |
| 29J | YD00005687 | Предохранитель | 1 |
| 29K | YD00001416 | Информационная табличка | 2 |
| 29L | YD00001415 | Информационная табличка | 1 |
| 31 | M500605 | Гайка | 1 |
| 32 | A590906 | Пружинная шайба | 1 |
| 33 | A590106 | Плоская шайба | 1 |
| 35 | 4687871 | Кронштейн | 8 |
| 36 | 4662448 | Кронштейн | 1 |
| 37 | 4381930 | Кронштейн | 1 |
| 39 | J271020 | Болт с шайбой | 8 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271016 | Болт с шайбой | 2 |
| 40A | J901016 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J260816 | Болт с шайбой | 1 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | 4371049 | Ленточный зажим | 1 |
| 43 | 4323613 | Ленточный зажим | 1 |
| 44 | 4326365 | Ленточный зажим | 7 |
| 45 | 4665161 | Базовый | 1 |
| 46 | 4055312 | Ленточный зажим | 2 |
| 47 | J950010 | Гайка | 4 |
| 48 | A590910 | Пружинная шайба | 2 |
| 57 | J260614 | Болт с шайбой | 2 |
| 57A | J900614 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 71 | 4686458 | Хомут | 1 |
| 86 | 3114047 | Кронштейн | 1 |
| 91 | YD00004949 | Резиновая втулка | 1 |
| 92 | YD00002104 | Резиновая втулка | 1 |
| 95 | 4673214 | Реле | 2 |
| 96 | YD00004488 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
