Упвард глушитель — HITACHI ZX30U-5A

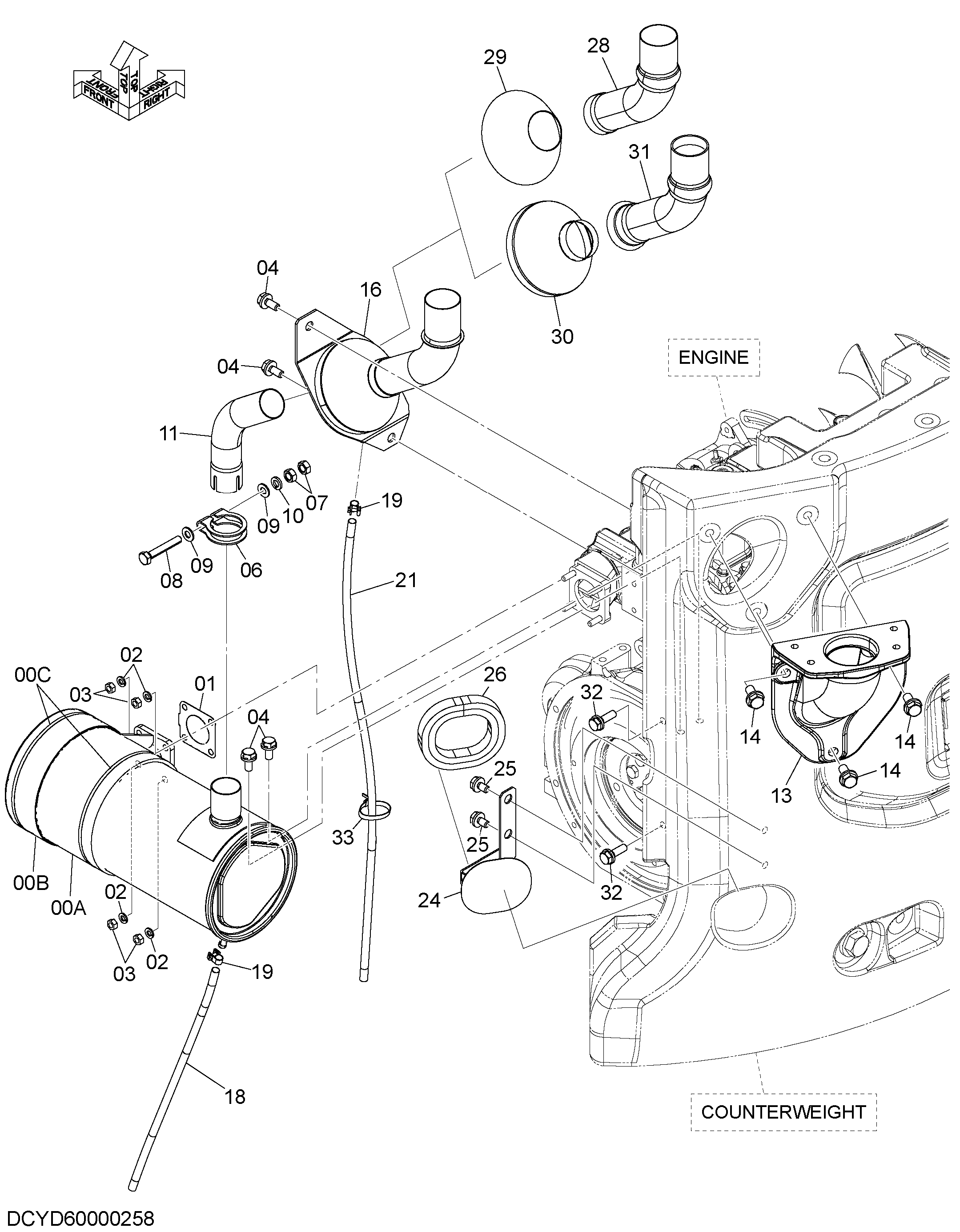

Заводская схема «Упвард глушитель» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722759 | Глушитель | 1 |
| 00A | 4666553 | Стекловата | 1 |
| 00B | 4670028 | Стекловата | 1 |
| 00C | 4670030 | Провод бинд | 2 |
| 01 | 4626349 | Прокладка | 1 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M500807 | Гайка | 4 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4620561 | Хомут | 1 |
| 07 | J950010 | Гайка | 2 |
| 08 | J901065 | Болт | 1 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | A590910 | Пружинная шайба | 1 |
| 11 | YD00000845 | Выпускная труба | 1 |
| 13 | YD00003076 | Крышка | 1 |
| 14 | J271230 | Болт с шайбой | 3 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | YD40001316 | Выпускная труба | 1 |
| 18 | YA00006520 | Трубка пластиковый | 1 |
| 19 | 4396451 | Хомут шланга | 2 |
| 21 | 4249788 | Трубка | 1 |
| 24 | YD40000429 | Крышка | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | YD00001196 | Резиновое уплотнение | 1 |
| 28 | YD00004899 | Стекловата | 1 |
| 29 | YD00004900 | Стекловата | 1 |
| 30 | 4721131 | Лента | 1 |
| 31 | 4399513 | Лента | 1 |
| 32 | J271035 | Болт с шайбой | 2 |
| 32A | J901035 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
