Гидравлические трубопроводы (2) — HITACHI ZX30U-5A

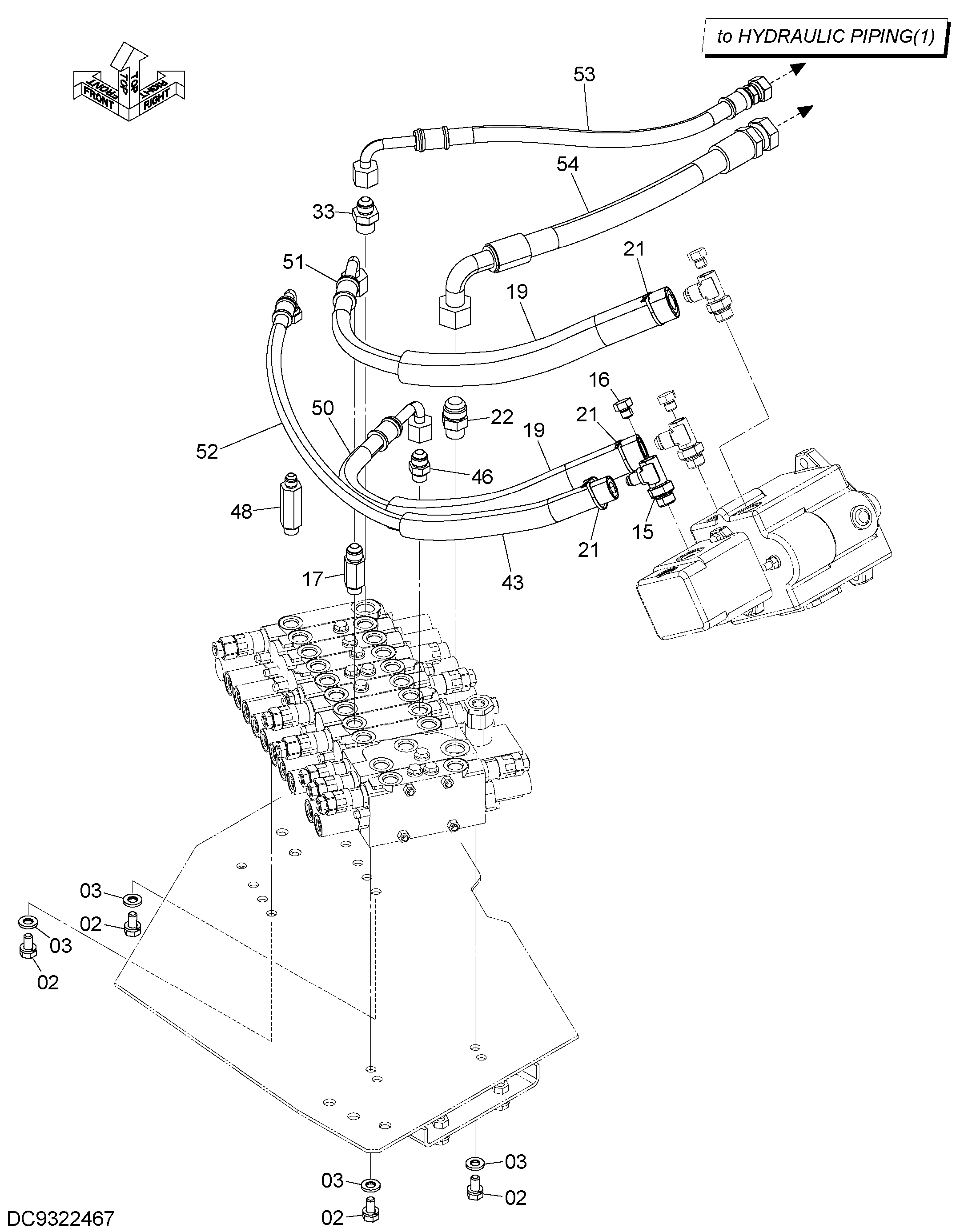

Заводская схема «Гидравлические трубопроводы (2)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 15 | 4622878 | Тройник | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4276966 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4641869 | Защита шланга | 2 |
| 21 | 4326365 | Ленточный зажим | 3 |
| 22 | 4288001 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4691886 | Защита шланга | 1 |
| 46 | A852134 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4325979 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | YD00003280 | Шланг | 1 |
| 51 | YD00003281 | Шланг | 1 |
| 52 | YD00003282 | Шланг | 1 |
| 53 | YD00003283 | Шланг | 1 |
| 54 | 4691547 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
