Отопитель детали (1)(кабина) — HITACHI ZX30U-5A

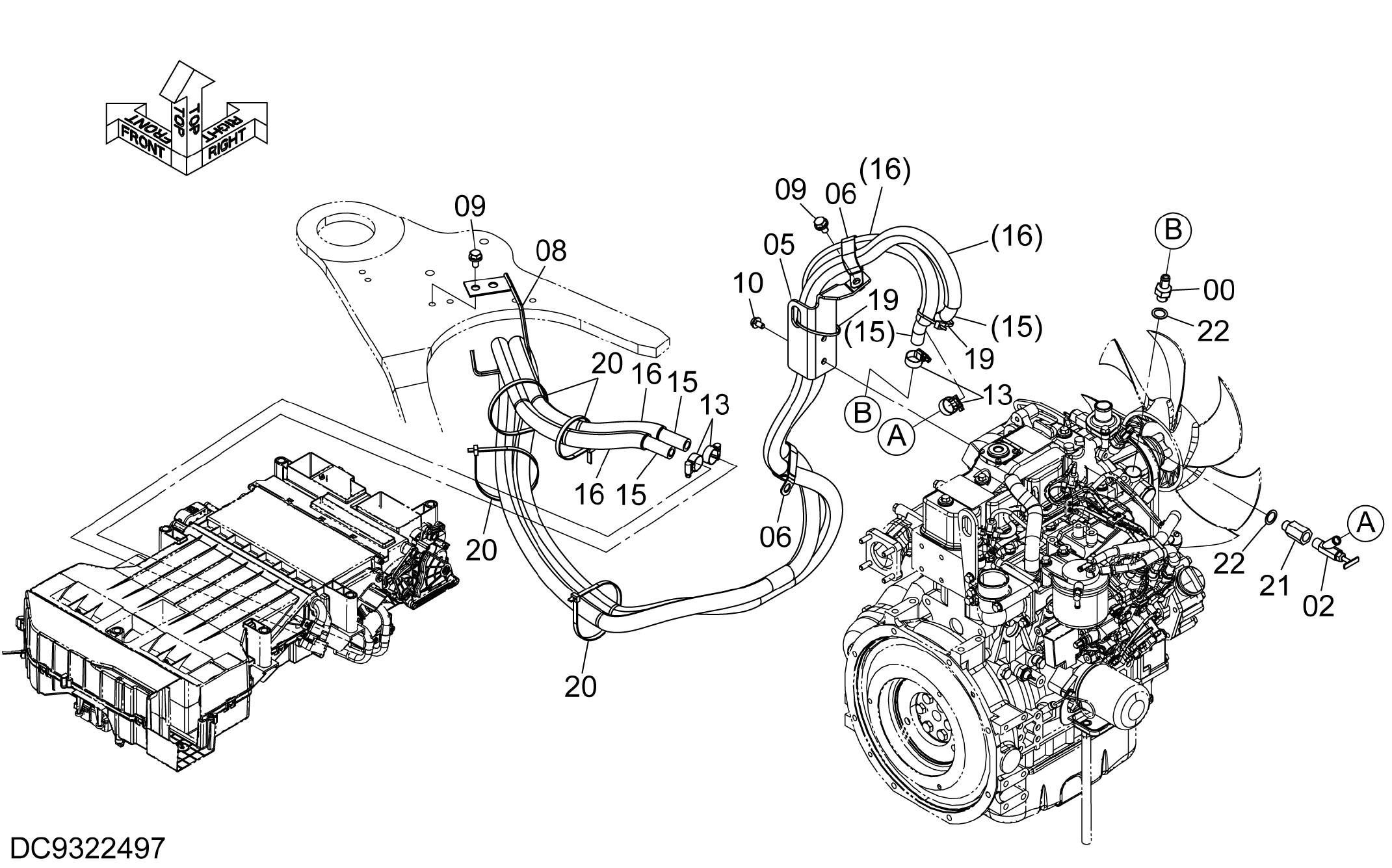

Заводская схема «Отопитель детали (1)(кабина)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00005171 | Адаптер | 1 |
| 02 | 4508050 | Кран | 1 |
| 05 | YD40000554 | Кронштейн | 1 |
| 06 | 4295017 | Зажим | 2 |
| 08 | YD40000453 | Направляющая | 1 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J260816 | Болт с шайбой | 2 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 13 | 4514699 | Хомут шланга | 4 |
| 15 | 4489944 | Водяной шланг | 2 |
| 16 | 4479876 | Трубка | 2 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 20 | 4323613 | Ленточный зажим | 4 |
| 21 | YD00005170 | Переходник S | 1 |
| 22 | YD00005172 | Прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
