Гидроцилиндр рукояти — HITACHI ZX30U-5A

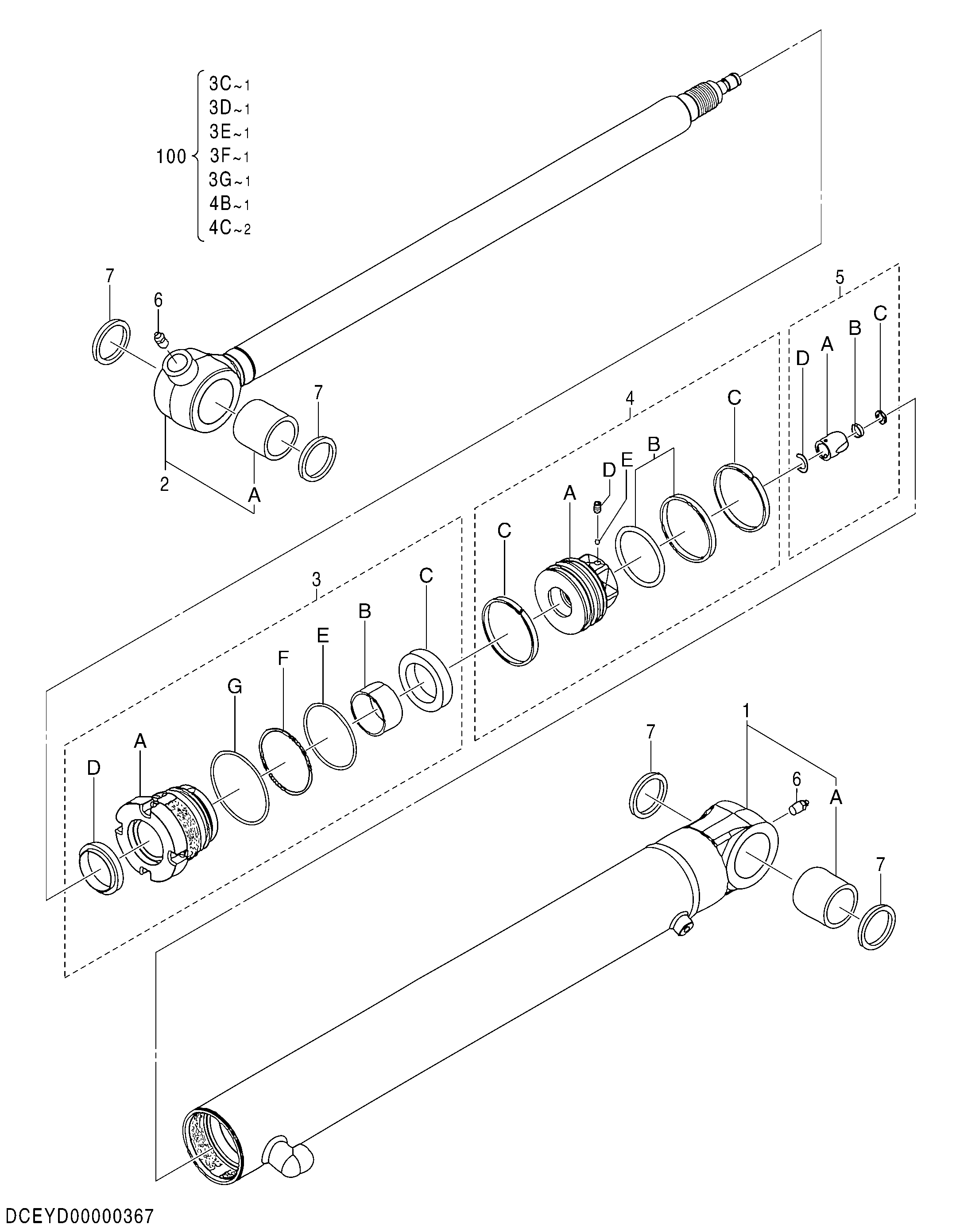

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000367 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00003843 | Труба гидроцилиндра | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | 1217202 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 0948111 | Головка гидроцилиндра | 1 |
| 3A | 0948112 | Головка гидроцилиндра | 1 |
| 3B | 1153502 | Втулка | 1 |
| 4 | 0892007 | Поршень | 1 |
| 4A | 0892010 | Поршень | 1 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | 0891715 | Амортизирующий подшипник | 1 |
| 5A | 0891716 | Амортизирующий подшипник | 1 |
| 5B | 0891717 | Уплотнение амортизатор | 1 |
| 5C | 0891718 | Ограничитель | 2 |
| 5D | 0891719 | Стопорное кольцо | 1 |
| 6 | J75481 | Пресс-маслёнка | 2 |
| 7 | 4473086 | Пылезащитное уплотнение | 4 |
| 100 | 4614062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
